地震救援安全监测仪使用指南

一、概述

地震救援安全监测仪是专为地震灾害救援现场设计的安全监测设备，在地震救援、防灾减灾及灾后评估中发挥着关键作用。该设备集位移监测和震动监测于一身，通过内置的高精度传感器捕捉微小震动信号与位移变化，实时分析结构物的稳定性状态。

该设备主要用于保护应急救援作业中救援人员的安全，可适用于监测倾斜建筑物、玻璃幕墙、建筑大梁、混凝土墙体、金属罐体等多种结构物。设备能够对不稳定结构进行24小时不间断的毫米级微变监测，一旦捕捉到可能导致二次坍塌的位移变化，便会立即发出警报，为救援人员争取宝贵的避险时间。

适用场景包括：地震及余震救援中的震后受损建筑物与废墟结构监测、滑坡等地质灾害现场的山体位移监测、受火灾影响的建筑结构稳定性监测、矿井边坡与巷道围岩的位移监测，以及震后桥梁隧道结构的安全监测。

二、设备组成

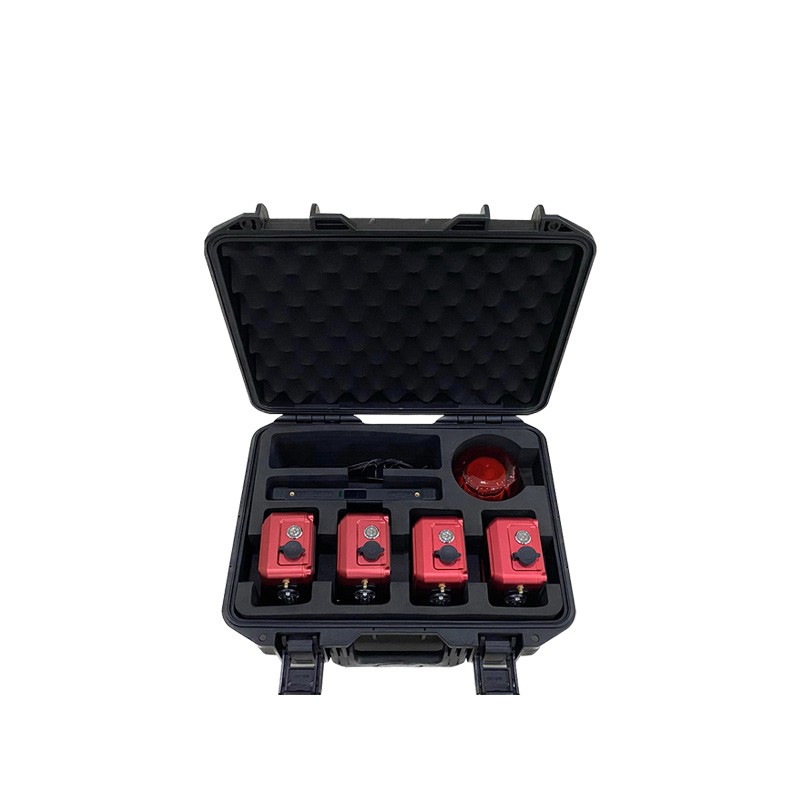

一套完整的地震救援安全监测系统通常由以下部件组成：

组成部分	功能说明
控制终端（主机）	信号处理与报警控制中心，配备全彩液晶显示屏，支持按键和触摸操控
监测仪（传感器/探头）	采集位移与震动信号，通常配备多路（标配4路），可对X、Y、Z三轴方向进行全方位监测
声光报警器	接收报警信息并发出声光报警信号，报警声响强度通常不低于102dB
固定附件	磁铁底座、三脚支架、安装支架等，用于现场快速部署
数据传输模块	通过无线方式将监测数据传输至指挥中心，通讯距离一般≥600米
供电系统	电池、充电器等，监测仪电池工作时间一般≥12小时
防水防震携行箱	设备运输与存放

主机屏幕可显示位移与震动实时数值、电压状态、报警阈值、各监测仪电量及连接状态等信息。部分高端型号还支持北斗定位、拍照、录像及存储功能。

三、操作前准备

3.1 个人防护

操作人员进入监测现场前，应根据作业环境穿戴相应的个人防护装备，包括安全帽、防护手套、安全鞋等。涉及高处作业时，应佩戴安全带。

3.2 设备检查

使用前应对设备进行全面检查：

检查主机及各监测仪电量是否充足

检查各配件是否完好、连接是否到位

确认天线等无线通信部件安装正确

检查携行箱及设备外观是否有物理损坏

开机观察设备是否完成自检程序

清洁传感器表面，确保无遮挡

3.3 环境评估

在使用前，应对救援区域进行初步评估：

确定需要监测的结构物类型（建筑物、大梁、墙体、金属罐体等）

评估现场环境条件（温度、湿度、粉尘等），设备工作温度一般为-20℃至60℃

确认无线通信环境，确保与监测点之间无遮挡物影响信号传输

选择安全的观测位置

3.4 监测点选择

根据救援现场情况，选择合适的位置部署监测仪。监测点应布置在能反映整体位移趋势和关键变形部位。基准点应选择在监测区域以外、地质结构稳定、不会发生位移的基岩或稳固建筑物基础上。

四、操作步骤

步骤一：设备部署与安装

将监测仪携带至监测现场，从防水防震携行箱中取出设备。

固定方式：

对于余震/倾角监测仪：使用磁铁底座或其他固定附件将设备牢固地安装在需要监测的位置上。磁铁吸盘可在金属表面上快速安装，非金属表面可使用配套的其他固定附件。

对于激光位移监测仪：将主机与三脚支架连接，选择牢固的地面将支架固定好。

安装要点：

确保设备与被监测结构物表面紧密接触、固定牢靠

一般情况下垂直于检测物安装

避开强电磁场干扰源

安装面应保持水平，倾斜度宜控制在较小范围内

步骤二：设备开机

打开设备的电源开关，启动监测功能。部分设备接通电源后进入自检模式（通常持续约2分钟），面板指示灯依次闪烁表示各模块正常。开机后注意观察设备是否完成自检，并留意电量状态指示。

步骤三：报警阈值设置

根据监测需求设定报警值。报警阈值可根据需要调节，支持固定报警值和任意设定报警值两种方式。

固定档位：可通过快捷键设置多档固定报警阈值，如0.5°、1.0°、2.6°、5.0°、8.0°、10.0°、20.0°等

任意设定：可步进设置，调节范围一般为0.1°至60°，任意刻度值连续可调

设定完成后，当被监测物体发生超过设定值的位移或震动时，设备将自动触发报警。

步骤四：开始监测

启动测量后，通过主机显示屏观察实时监测数据。设备可实时监测X、Y、Z三轴位移及震动数据。管理人员可以通过无线远程操作功能，在安全距离外监控现场情况。当设备发出报警时，应立即采取行动并疏散危险区域的人员。

步骤五：数据记录与分析

救援结束后，应收集并分析设备记录的数据，为后续的救援行动和安全评估提供科学依据。部分型号支持通过智能管理云平台查看设备的接入状态、实时探测信息、设备工作状态、电量信息等，并可对设备历史数据进行查阅。

五、注意事项

5.1 安全注意事项

报警即撤离：当设备发出声光报警时，现场所有人员应立即停止作业，按照预定逃生路线迅速撤离危险区域。

严禁带病运行：若发现数据异常、无法开机或显示异常等问题，应立即停机排查，严禁设备“带病”运行。

保持安全距离：管理人员应尽量在安全距离外通过无线远程功能监控现场情况。

注意环境风险：在废墟等复杂环境中操作时，应时刻注意周围环境变化，防止二次坍塌、坠落物等次生灾害。

5.2 操作注意事项

正确固定：确保设备安装牢固，防止因设备松动导致监测数据失准或设备跌落损坏。

避免遮挡：确保传感器与监测目标之间无遮挡物，无线通信天线周围无信号屏蔽。

注意防水防尘：在雨雪、粉尘环境中使用时，应注意保护设备接口和传感器，防止进水或进尘导致故障。

定期校准：设备应按规定周期进行校准，确保监测数据的准确性和可靠性。

严格按说明书操作：不同型号在具体操作细节上可能存在差异，务必结合厂商提供的产品说明书执行。

六、日常维护与保养

6.1 日常清洁

每次任务结束后，需对主机、探头及附件进行擦拭，清除表面的灰尘、泥水及化学残留物。日常使用后，应使用柔软的干布或防静电毛刷轻轻擦拭设备外壳及传感器表面。严禁使用水、汽油或强腐蚀性有机溶剂，以免破坏设备的防水防尘涂层。

设备外表、探头、接线端口、显示屏出现尘土、泥浆、水渍等附着物后，极易造成信号接收迟钝、数据偏差、传感器失灵、线路短路等故障。做好日常清洁养护工作，是维持监测仪稳定运行、延长设备使用寿命的基础。

6.2 电池管理

定期检查电池电量，使用后及时充电。长期不使用时，应定期对电池进行充放电维护，防止电池过度放电导致损坏。

6.3 定期检查

定期检查设备外观是否有破损、变形

检查各连接线缆是否完好、接口是否松动

确认无线通信模块工作正常

定期进行功能自检和校准
