应急救援位移监测仪使用指南

一、概述

应急救援位移监测仪是专为紧急救援场景设计的高精度监测设备，采用激光测距、倾角探测或GNSS定位等技术，能够精准捕捉被监测结构物的细微位移变化。该设备集位移监测与震动监测于一身，可对不稳定结构或建筑物进行连续监测，一旦物体发生毫米级的位移变化即可触发报警。

应急救援位移监测仪主要应用于以下场景：

地震及余震救援：监测震后受损建筑物、废墟结构的微小移动，防止二次坍塌

地质灾害应急：滑坡、崩塌、泥石流等灾害现场的山体位移监测

建筑火灾救援：监测受火灾影响的建筑结构稳定性

矿山事故救援：监测矿井边坡、巷道围岩的位移变化

桥梁隧道监测：震后或事故后桥梁、隧道结构的安全监测

本指南旨在为用户提供应急救援位移监测仪从操作前准备到日常维护的全流程通用操作指引。

二、设备组成

一套完整的应急救援位移监测系统通常由以下部件组成：

组成部分	功能说明
主机（控制终端）	信号处理与报警控制中心，配备显示屏，支持按键和触摸操控
传感器/监测探头	采集位移与震动信号（倾角监测器、激光探头、GNSS接收机等）
声光报警器	接收报警信息并发出声光报警信号
固定附件	磁铁底座、三脚支架、安装支架等，用于现场快速部署
数据传输模块	通过无线或有线方式将监测数据传输至指挥中心
供电系统	电池、充电器或太阳能供电系统
防水防震携行箱	设备运输与存放

主机屏幕通常可显示位移实时数值、电压状态、报警阈值、各监测仪电量及连接状态等信息。部分高端型号还支持拍照、录像、存储以及远程操控功能。

三、操作前准备

3.1 个人防护

操作人员进入监测现场前，应根据作业环境穿戴相应的个人防护装备，包括安全帽、防护手套、安全鞋等。涉及高处作业时，应佩戴安全带。

3.2 设备检查

使用前应对设备进行全面检查：

检查主机及各监测仪电量是否充足

检查各配件是否完好、连接是否到位

确认天线等无线通信部件安装正确

检查携行箱及设备外观是否有物理损坏

开机观察设备是否完成自检程序

清洁传感器镜头表面，确保光路无遮挡

3.3 环境评估

在使用前，应对救援区域进行初步评估：

确定需要监测的结构物类型（建筑物、山体、大梁、墙体等）

评估现场环境条件（温度、湿度、粉尘等），确认符合设备工作温度范围（一般为-20℃至60℃）

确认无线通信环境，确保与监测点之间无遮挡物影响信号传输

选择安全的观测位置

3.4 技术参数确认

使用前应确认设备参数是否满足测量需求：

测量范围与量程

分辨率与精度

被测物体材质与表面状态

环境条件（光照、粉尘、振动等）

四、操作步骤

步骤一：设备部署与安装

取出设备：将监测仪携带至监测现场，从防水防震携行箱中取出设备。

选择安装位置：根据救援现场情况，选择合适的位置部署监测仪。监测点应布置在能反映整体位移趋势和关键变形部位。基准点应选择在监测区域以外、地质结构稳定、不会发生位移的基岩或稳固建筑物基础上。

固定设备：

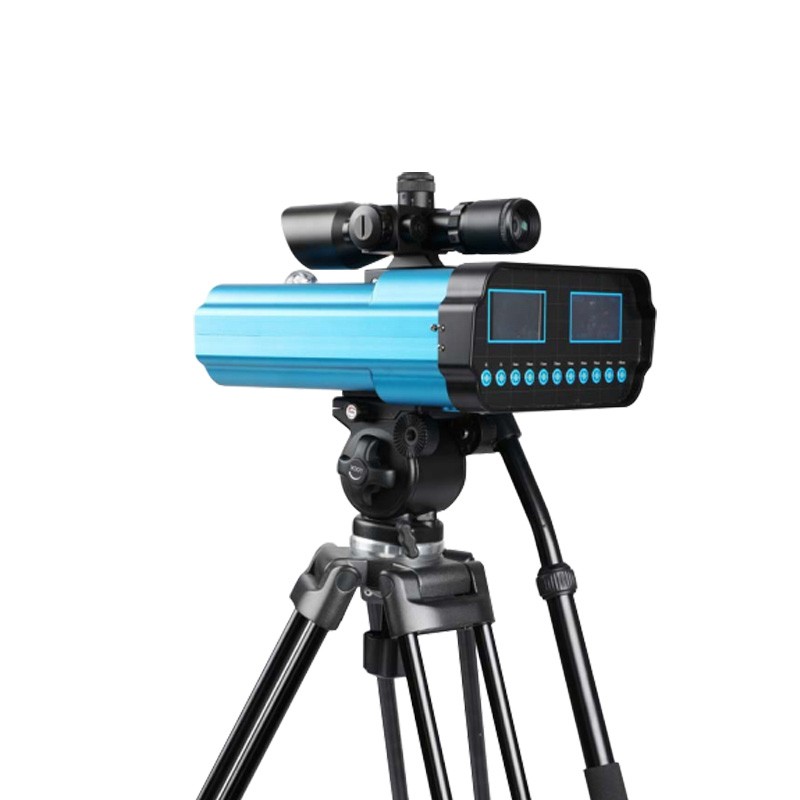

对于激光位移监测仪：将主机与三脚支架连接，选择牢固的地面将支架固定好。使激光光斑清晰落在被测区域中心。

对于余震/倾角监测仪：使用磁铁底座或其他固定附件将设备牢固地安装在需要监测的位置上。磁铁吸盘可在金属表面上快速安装，非金属表面可使用配套的其他固定附件。

安装要点：

确保设备与被监测结构物表面紧密接触、固定牢靠

一般情况下垂直于检测物安装

避开强电磁场干扰源

对于GNSS设备，基准站与测量站周围不能有高大建筑物，间距推荐小于500米

步骤二：接线与通电

连接线缆：电源线连接遵循相应的接线规范（如“棕正蓝负”原则）。在电源关闭状态下进行接线。

开机启动：打开设备的电源开关，启动监测功能。设备将开始实时监测结构物的位移变化情况。

状态检查：开机后注意观察设备是否完成自检，并留意电量状态指示。观察传感器指示灯状态判断设备是否正常——如LASER灯亮表示激光正常发射，OUT灯亮表示测量值处于设定范围内。

步骤三：参数设置与校准

基本参数设置：通过设备控制面板、配置软件或手机APP进行参数设置：

设置测量模式（位移、厚度、振动等）

选择输出单位

配置采样频率

根据实际需求选择监测方向

零点校准：在已知参考位置执行“归零”或“偏移校准”操作。零点校准是消除传感器初始误差的关键步骤。

验证测量结果：可用游标卡尺或千分尺比对静态测量值，观察动态响应是否符合预期。

步骤四：报警阈值设置

根据监测需求设定报警值：

报警阈值可根据需要在一定范围内任意设定（如1mm至2000mm）

支持固定档位选择和任意值设定两种方式

报警阈值应根据现场地质条件与监测需求科学设定，避免误报或漏报

设置方式通常包括：通过主机面板按键直接设置，或通过手持无线接收机远程设定

设定完成后，当被检测物体发生超过设定值的位移时，设备即触发声光报警。

步骤五：开始监测

启动测量后，观察显示屏上的读数或软件界面中的数据变化。设备可24小时不间断采集位移数据，实时监测被测物体的位移变化。支持无线远程通讯功能，可将数据实时传输至数据处理中心。

步骤六：数据记录与分析

实时监测：通过设备自带显示屏或数据采集终端读取实时位移数据

数据查看：系统自动记录监测数据，可通过软件平台查看历史数据与变化趋势

预警研判：当监测数据异常时，结合现场情况综合判断是否启动应急预案

步骤七：关机与收整

使用完毕后，按顺序关闭设备电源：

先停止数据采集，再关闭设备电源

妥善收整传感器、线缆、支架等配件

将设备放回防水防震携行箱

记录本次监测数据与设备状态

五、操作注意事项

5.1 安全注意事项

现场安全第一：操作人员应始终关注自身安全，在确保安全的前提下进行设备部署和监测作业。

远离危险区域：选择安全的观测位置，避免站在可能发生二次坍塌或落石的区域。

报警即行动：当设备发出声光报警时，应立即停止作业并迅速撤离至安全区域。

5.2 设备操作注意事项

牢固安装：确保设备安装牢固，避免测量过程中出现晃动影响精度。

避免干扰：安装时应尽量避开强电磁场区域，如高压电线、大型电机等。

光路要求：对于激光设备，激光束需垂直照射目标表面，避免强光直射接收器。测量光路应尽可能垂直于被测表面，角度偏差超过5度会显著增加误差。

表面要求：高反光或透明表面（如玻璃、镜面）可能影响测量，需调整安装角度或使用专用型号。

接线规范：接线时务必在断电状态下操作，注意电源线和信号线不可接错。

5.3 环境注意事项

避免在强光直射、灰尘过多或振动过大的环境中使用，以免影响测量精度。

设备工作温度一般为-20℃至60℃，超出此范围可能影响设备正常运行。

六、日常维护与保养

6.1 日常维护

定期清洁：定期清洁镜头与显示屏，防止灰尘影响测量精度。

电量管理：使用后及时充电，确保下次使用时电量充足。

设备检查：定期检查各配件是否完好、连接是否牢固。

功能测试：定期进行功能测试，确认报警功能正常。

6.2 存放要求

设备应存放在干燥、通风、无腐蚀性气体的环境中。

存放前应清洁设备表面，去除灰尘和污渍。

长期存放时，应定期（如每月）对电池进行充放电维护。

6.3 校准周期

建议定期（如每半年或一年）对设备进行专业校准，确保测量精度。如设备经历剧烈撞击或长时间使用后，应及时进行校准。

七、常见故障及处理

故障现象	可能原因	处理方法
无法开机	电池电量不足	充电或更换电池
测量数据异常	镜头脏污、光路遮挡	清洁镜头，检查光路
无线通信中断	信号遮挡、距离过远	调整位置，缩短距离
报警不触发	报警阈值设置不当	重新设置合理的报警阈值
测量精度下降	设备未校准	执行零点校准或送专业校准
