手持式漏电探测仪校准

1.概述

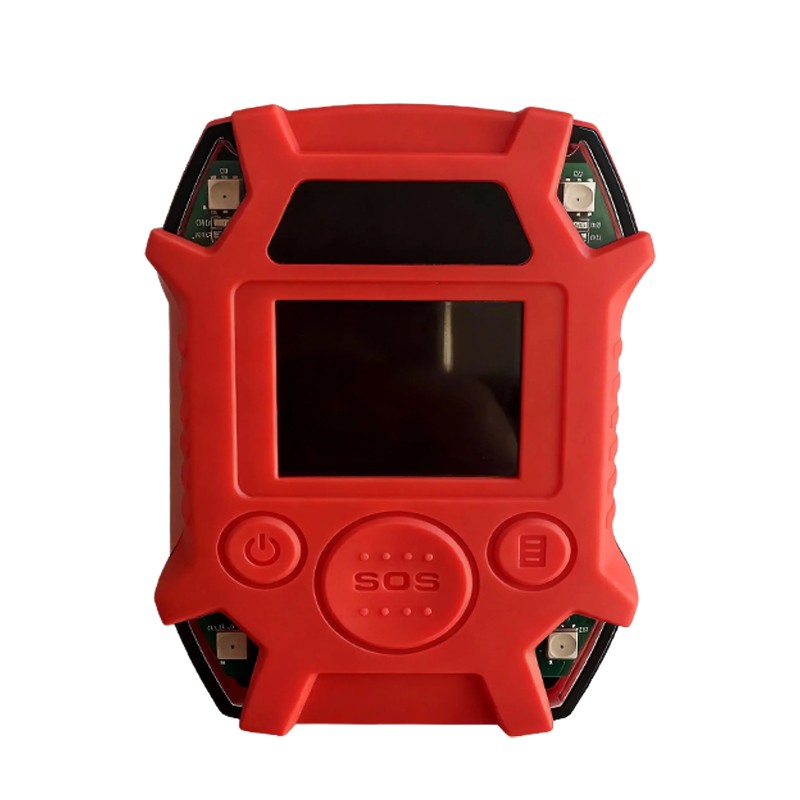

手持式漏电探测仪是用于检测电气设备泄漏电流及定位隐蔽漏电点的便携式仪表。为确保测量数据的准确性与可靠性，必须依据国家计量检定规程及设备技术说明书，定期执行校准操作。本文件规定了该校准作业的通用技术要求、操作流程及结果判定标准。

2.引用标准

本校准内容参考以下标准编制：

GB/T12113《接触电流和保护导体电流的测量方法》

JJF1059《测量不确定度评定与表示》

设备制造商提供的技术手册及出厂校验规范。

3.校准前准备

3.1环境条件

温度：校准环境温度应控制在（23±5）℃范围内。

湿度：相对湿度不大于75%RH。

电磁环境：校准区域应远离强电磁场干扰源，如大功率变频器、高频发射设备等。

电源：供电电源电压波动不超过额定电压的±10%。

3.2标准设备

标准漏电流发生器：输出电流范围覆盖被校仪表量程，精度等级应至少优于被校仪表允许误差的1/3。

数字万用表：用于监测回路电压及辅助验证，精度不低于0.5级。

绝缘电阻测试仪：用于检查仪表线路绝缘状况。

温湿度计：用于监测实验室环境参数。

3.3被校仪表预处理

清洁仪表外壳及探头表面，去除灰尘及油污。

检查电池电量，确保电压处于正常工作区间。

检查探头连接线有无破损，插头是否紧固。

在校准环境下静置不少于2小时，以消除温度梯度引起的测量漂移。

4.校准项目及操作步骤

4.1外观及通电检查

目视检查仪表外壳无开裂、变形。显示屏无缺划、残像。按键操作反馈正常。开机自检程序无报错代码显示。

4.2零点校准

在不接入任何测试信号的情况下开机，观察仪表读数。若读数不为零，使用专用调节工具调整零点电位器，直至显示值为0.00mA。重复开关机三次，验证零点稳定性，每次开机后零点漂移不得超过满量程的±0.5%。

4.3示值误差校准

采用标准漏电流发生器作为信号源，按以下步骤进行多点校准：

接线：将标准漏电流发生器的输出端串联接入被校仪表的测量回路。

量程选取：选取被校仪表量程的5个校准点，通常包括：10%、20%、50%、80%、100%量程点。

正向加载：从低量程到高量程逐点施加标准电流信号，待读数稳定后，分别记录标准器示值与被校仪表示值。

反向回程：从高量程到低量程逐点减小电流，记录各点读数。

计算：按公式计算各点的绝对误差与引用误差。

绝对误差=被校仪表示值-标准器示值

引用误差=(绝对误差/仪表量程)×100%

4.4响应时间测试

设定标准漏电流发生器输出一个阶跃信号（幅值为量程的90%）。使用示波器或仪表自带计时功能，测量从信号施加到仪表显示值达到稳定值90%所需的时间。该时间应符合制造商规定的技术指标。

4.5报警功能验证

设定仪表报警阈值为特定数值（如30mA）。调节标准漏电流发生器，缓慢增加输出电流。记录仪表发出声光报警时的实际电流值。报警动作值与设定值的偏差应在允许范围内。

5.数据处理与结果判定

最大允许误差：手持式漏电探测仪的最大允许误差通常不应超过满量程的±2.5%。

重复性：在相同条件下，对同一量值进行多次连续测量，其示值变动量不应大于最大允许误差绝对值的1/3。

回差：各校准点上正行程和反行程示值之差的绝对值，不应超过最大允许误差的绝对值。

若所有校准项目均符合上述要求，则判定该仪表校准合格；否则为不合格。

6.校准周期

常规使用环境下，建议校准周期为12个月。若仪表用于高精度检测场合，或处于高温、高湿、强振动等恶劣环境，或经过维修，应缩短校准周期至6个月或3个月。

7.记录与标识

校准完成后，应填写《校准记录表》，包含仪表编号、校准日期、环境条件、标准设备信息、原始数据、校准结论及校准人员签字。

对校准合格的仪表，应在醒目位置粘贴校准合格标签，并注明有效期及证书编号。
