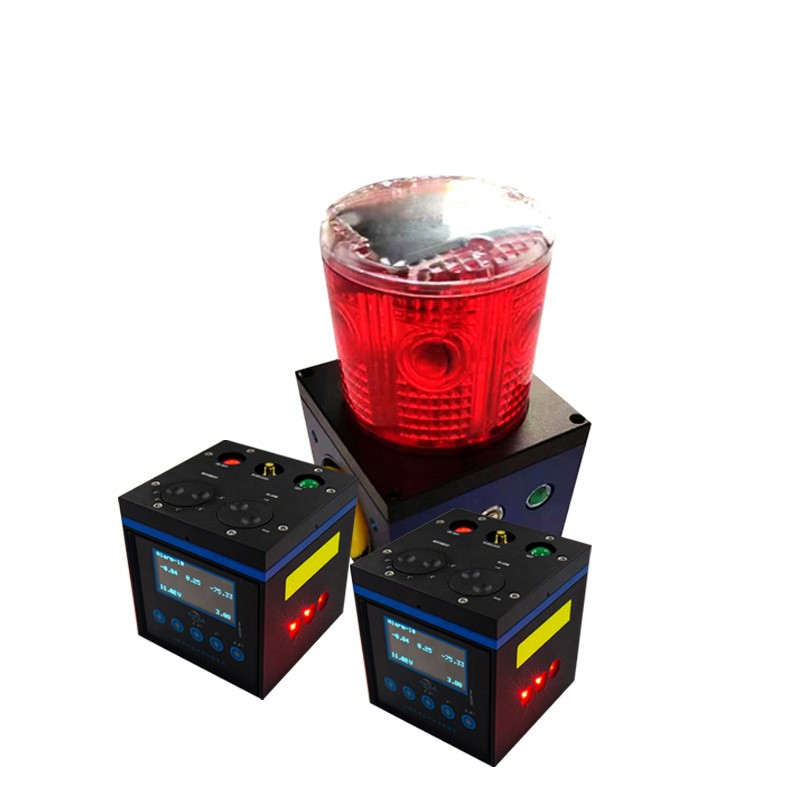

地震救援余震监测仪校准

一、概述

地震救援期间，余震监测仪用于实时获取震区振动数据，支撑救援决策与人员安全预警。仪器测量精度受运输震动、环境温湿度变化及电磁干扰影响，需按规程定期校准。本文规定校准条件、项目、方法及结果处理要求，适用于救援现场常用的便携式余震监测设备。

二、校准前准备

2.1仪器状态检查

外观检查：确认仪器外壳无变形、接口无松动、传感器护罩完好。

功能检查：开机后验证电源稳定性（电压波动≤±5%）、数据存储功能正常、无线传输模块（若配备）信号强度≥-70dBm。

历史数据调取：提取最近一次校准记录，核对仪器编号、传感器类型及上次校准有效期。

2.2环境条件控制

温度：校准环境温度控制在15~30℃，避免阳光直射或热源干扰。

湿度：相对湿度≤80%，无凝露。

振动隔离：校准台需置于独立基座，远离大型机械设备，环境振动加速度≤0.01m/s²（频率1~100Hz）。

2.3标准器配置

振动校准台：频率范围0.1~200Hz，加速度范围0.001~10m/s²，不确定度≤1%（k=2）。

标准加速度计：灵敏度标称值误差≤0.5%，频率响应平坦度±0.3dB（0.1~100Hz）。

数据采集系统：采样率≥1000Hz，分辨率≥24位，同步误差≤1ms。

三、校准项目与方法

3.1静态参数校准

3.1.1零点漂移测试

将仪器固定于静止校准台，连续采集30分钟数据。

计算各轴（X/Y/Z）加速度平均值，零点漂移量应≤±0.002m/s²。

3.1.2灵敏度校准

在10Hz频率点，依次施加0.1m/s²、0.5m/s²、1m/s²标准加速度。

计算灵敏度（U为输出电压，a为标准加速度），三次测量相对误差≤±1%。

3.2动态响应校准

3.2.1幅频特性测试

频率范围设定为0.1~100Hz，步长0.1Hz（0.1~10Hz）、1Hz（10~100Hz）。

固定加速度幅值为0.5m/s²，逐点采集仪器输出幅值。

绘制幅频响应曲线，允许偏差：0.1~10Hz频段±3%，10~100Hz频段±2%。

3.2.2相位延迟测试

在1Hz、5Hz、10Hz、50Hz频率点施加正弦振动。

测量标准加速度计与仪器输出信号的相位差，延迟应≤5°（1~10Hz）、≤3°（10~100Hz）。

3.3现场比对校准

在救援现场选择已知地质条件的稳定区域（如基岩出露点），布设标准地震仪与待校仪器。

同步采集自然微动或人工激发振动信号（如锤击法），对比两仪器记录的P波到时差（≤0.1s）及加速度峰值误差（≤±5%）。

四、校准周期与结果处理

4.1校准周期

常规场景：每72小时校准一次。

极端环境（温度＞40℃或＜0℃、湿度＞90%、强电磁干扰）：每24小时校准一次。

仪器遭受强烈撞击或数据异常时，立即重新校准。

4.2数据处理与记录

原始数据需包含标准器编号、环境条件、校准时间、操作人员信息。

计算测量不确定度，扩展不确定度≤2%（k=2）。

生成校准证书，明确仪器是否合格；不合格项需标注偏差范围及调整建议。

4.3不合格处理

灵敏度偏差＞±3%：重新调整仪器放大电路或更换传感器。

幅频响应超差：检查传感器固定螺栓扭矩（推荐值0.5~0.8N·m）及信号线屏蔽层接地情况。

无法修复的仪器需标记“停用”，并启用备用设备。

五、注意事项

校准过程中禁止触碰传感器或校准台，避免引入额外振动。

标准器需每年送法定计量机构溯源，溯源证书需在有效期内。

现场校准时需关闭周边可能产生电磁干扰的设备（如对讲机、发电机）。

校准数据需实时上传至救援指挥系统，确保数据共享与追溯。
