降雨量监测系统使用指南

一、概述

降雨量监测系统是一种集雨量传感、数据采集、存储传输于一体的自动化降水观测设备，能够在无人值守的条件下实时监测降雨量并将数据远程传输至数据中心。与传统的雨量观测方式相比，降雨量监测系统的核心优势在于自动化和远程数据传输能力，可大幅降低人工观测成本，提高数据时效性。

该系统广泛应用于气象观测、防汛预警、水文监测、山洪灾害预警、城市内涝监控、中小河流治理、农业灌溉管理以及地质灾害预警等领域。尤其是在交通不便的偏远山区、防汛重点区域和无人值守站点，降雨量监测系统发挥着不可替代的作用。

本指南旨在为用户提供降雨量监测系统从安装部署到日常使用的通用操作指导。

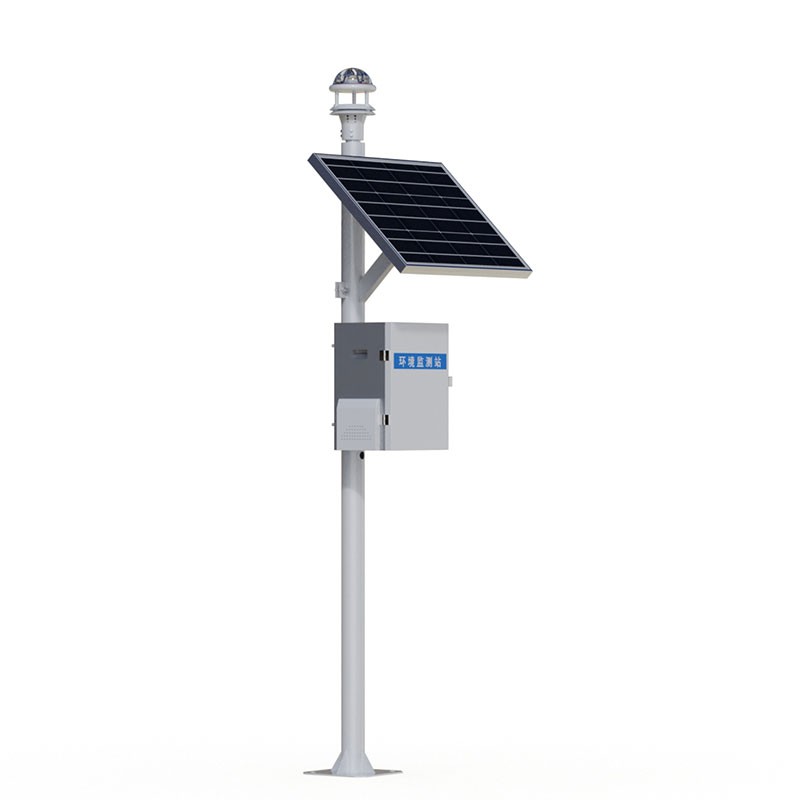

二、系统组成

一套完整的降雨量监测系统通常包括以下部分：

1. 雨量传感器：感知降雨并将其转换为电信号。常见类型包括翻斗式、称重式、压电式、光学式等。其中翻斗式雨量计是目前应用最广泛的类型，其核心部件是一个由两个对称斗室组成的翻斗机构，常见分辨率为0.1mm、0.2mm、0.5mm或1.0mm。

2. 数据采集终端（RTU） ：采集传感器信号，进行数据处理、存储，并控制通信模块的数据发送。

3. 通信传输模块：负责将数据远程发送至数据中心，常用方式包括4G/5G蜂窝网络、NB-IoT窄带物联网、北斗卫星通信、LoRa等。

4. 供电系统：为设备提供电力，通常采用太阳能光伏板配合蓄电池的方式，部分站点可直接使用市电。

5. 安装附件：包括立杆、防护箱、支架、防雷接地装置等。

6. 数据接收与管理平台：部署在中心站，用于接收、存储、显示和分析各监测站上传的数据。

三、安装与部署

1. 选址原则

监测站的安装位置直接影响数据的代表性和设备运行稳定性，选址应遵循以下原则：

空旷平坦：承雨口上方应无遮挡，周围障碍物距承雨器的距离应大于障碍物顶部与承雨器口高度差的2倍以上。

避开强风区：不宜安装在山顶风口、峡谷风口或高层建筑边缘等风力过大区域，以免因气流扰动造成雨量收集偏差。

避开干扰源：远离变电站、高压线、强电磁发射塔等强电磁干扰源，防止通信和传感器信号受扰。

通信条件良好：对于采用蜂窝网络通信的站点，安装位置应具备良好的移动信号覆盖。

安全便捷：选择地质稳定、不易滑坡或洪涝的位置，同时兼顾交通条件，便于后续维护。

远离振动源：避免靠近公路、铁路、施工机械等振动源，防止振动影响传感器精度。

2. 安装步骤

（1）基础施工：按照设备底座尺寸开挖基坑，一般尺寸为长40厘米、宽40厘米、深50厘米，浇筑混凝土基础，并预埋地脚螺栓或安装法兰盘。基础高度建议高出地面30cm以上，防止地面积水溅入传感器。

（2）立杆架设：混凝土养护期满后，安装支撑立杆（建议直径76毫米或89毫米，高度1.2～1.5米），使用水平尺校准垂直度，拧紧固定螺栓。

（3）传感器安装：将雨量传感器固定于立杆顶部的安装平台上，利用水平调节螺丝仔细调整至水平状态。传感器底座必须严格水平，否则会导致翻斗两侧感量不均，产生测量误差。安装后用水平尺校准，通过调节底座螺丝使水平泡居中。

（4）线缆连接：按照产品说明书依次连接传感器信号线、采集器电源线、通信模块接线等，确保接头牢固并做好防水绝缘处理。

（5）供电接入：太阳能供电系统需确保光伏板面向正南（北半球）且无遮挡，蓄电池正负极连接正确。

3. 开机调试

合上总电源开关，系统自动启动。等待3～5分钟，观察采集终端显示屏或指示灯状态：

无报警信息（如欠压、通信失败、传感器故障）；

实时雨量数值随模拟降雨或自然降雨正常累加；

通信模组成功注册网络，信号强度达标；

系统时钟与标准时间误差小于30秒，否则需手动校时。

安装完成后，用清水徐徐注入传感器漏斗，观察翻斗翻动和信号输出是否正常。

四、参数配置

1. 基础参数设定

根据实际使用的传感器型号和现场需求，设置以下关键参数：

传感器选型：在采集器中选择匹配的传感器类型（如翻斗式、压电式等）。

分辨率：翻斗式雨量计常见分辨率为0.1毫米、0.2毫米、0.5毫米或1.0毫米，根据精度需求选取。

采样间隔：数据采集频率可根据需要设定，常规为每分钟或每5分钟采样一次。

上报周期：数据向平台发送的时间间隔，平时可设为5分钟、15分钟或30分钟，汛期可缩短至1分钟。

站点属性：录入站点名称、编号、经纬度、海拔、所属流域及负责人联系方式等信息。

2. 报警门限设置

设定雨量分级报警阈值，例如1小时雨量超过20毫米、3小时超过50毫米、24小时超过100毫米等，系统可根据不同等级触发声光报警、短信通知或APP推送告警。

3. 通信测试

参数配置完成后，执行一次手动数据上报操作，登录平台查看最新数据是否完整接收，确认无丢帧、乱码现象。

五、数据查看与分析

用户可通过以下途径获取监测站实时雨情：

PC端平台：登录监控软件或网页，查看当前降雨强度、时段累计雨量、日总量及过程总量。

移动端APP：通过手机应用随时查看各站点最新数据，接收预警消息。

现场显示：部分设备自带液晶屏，可直接读取当前时间和雨量数值。

平台主界面通常展示各站点实时降雨量、累计雨量、雨强曲线及站点状态。当监测值超限时，系统通过短信、语音、平台弹窗等方式自动报警。

六、日常操作规范

1. 开机与日常检查

每日开机或使用前应进行以下检查：

安全检查：登高作业佩戴安全帽、安全带；雷雨天气禁止开盖检修、触碰传感器与天线。

外观检查：检查承雨口、防虫网、漏斗有无树叶、泥沙、鸟粪堵塞；检查设备水平气泡是否居中，支架螺栓有无松动。

电源检查：太阳能机型检测蓄电池电压，对于12V系统，正常电压范围在12.4至12.8伏之间。

降雨巡视：有降水时巡视设备运行状况，暴雨时增加巡视次数。

2. 数据记录与上报

每日按时观测记录降雨量。自动测报系统有降水随测随报，也可按要求分时段编报降水量。具备无线传输功能的设备，可通过手机应用程序或电脑平台查看实时和历史降雨量数据。

七、维护保养

1. 日常清洁

定期清洁雨量计的翻斗、漏斗和承雨口，确保没有灰尘、树叶等杂物堵塞，保持仪器内外清洁。每月至少检查一次承水器和翻斗，清除灰尘、昆虫、树叶等杂物，雨季前后应重点清理。清洗承水器内的网罩时拧下下端固定螺帽即可，清理内部结构时须小心操作。

2. 定期检查

水平度检查：定期观察水平泡，若偏离中心应及时调节水平螺钉。

翻斗灵活性检查：确保翻斗翻转顺畅，没有灰尘积累，无摩擦或卡顿。

线路检查：检查各传感数据线接头是否牢固，有无锈蚀。

太阳能板检查：对于太阳能供电的设备，定期检查蓄电池状态和太阳能板清洁度。

3. 精度校验

定期用标准量筒进行注水试验验证测量精度。若误差超出允许范围，需进行调整或校准。每年汛前、汛后和发现仪器异常时需进行注水试验。

4. 季节维护

结冰季节可加装防冻罩或加热装置防止翻斗冻结。维护称重式雨量传感器前，先断开电源、拔下数据线，清理内筒并添加防冻液和蒸发抑制油。

八、常见故障与排查

故障现象	可能原因	排查与处理方法
无数据输出	线路连接松动、供电异常	检查信号线和电源线连接
数据异常或偏差过大	设备不水平、翻斗卡滞、承水口堵塞	检查水平度，清理杂物，进行注水校准
信号中断	通信模块故障、信号覆盖差	检查通信状态，确认信号条件
翻斗不翻转	异物卡阻、机械磨损	清洁翻斗组件，检查转轴灵活性
雨量计堵塞	外筒或内筒被杂物堵塞	取下外筒清除杂物，清理周围遮挡物

九、注意事项

安全操作：雷雨天气禁止开盖检修设备，登高作业须佩戴安全防护用品。

防止堵塞：温度过低时雨水结冰容易堵塞漏斗，应避免在低温环境下使用设备。

保持清洁：翻斗不得被污染，每次降雨后应清洗承水器和漏斗。

装配规范：各零部件装配应正确，不得有松脱或变形。

数据安全：监测数据须按要求直传至指定平台，严禁擅自将监测数据传输至未经授权的平台。

参数管理：系统参数应采用密级管理，防止非授权人员更改系统参数。

定期维护：建立定期巡检制度，确保设备长期稳定运行。
