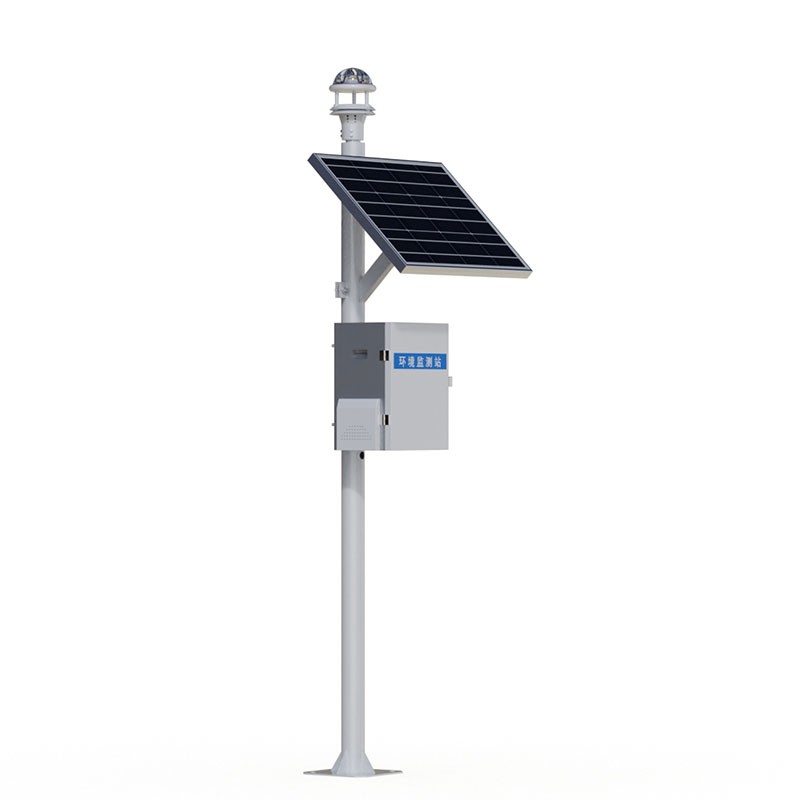

降雨量监测系统校准

目的

规范降雨量监测系统的校准操作流程，确保采集数据的准确性与可靠性，满足水文观测、气象预报及防洪减灾的数据质量要求。

适用范围

本内容适用于翻斗式雨量计、虹吸式雨量计及光学雨量计等常用降雨量监测设备的周期性校准，涵盖现场比对校准与实验室标定。

校准前准备

环境确认：

现场校准应选择在无雨天气进行，环境温度保持在10℃~30℃，风速低于3级。

实验室标定需在恒温恒湿环境下进行，配备标准雨量校准装置。

设备检查：

检查雨量计承水口有无变形、堵塞，过滤网完好无损。

确认数据采集器供电正常，通信模块连接稳定，存储功能正常。

检查翻斗式雨量计的翻斗轴转动灵活，虹吸式雨量计的虹吸管无堵塞，光学雨量计的发射接收端清洁。

工具准备：

标准量器（精度等级不低于Ⅰ级）、秒表、水平气泡仪、标准雨量发生器、万用表、专用清洁工具。

校准项目与操作步骤

1.承水口水平校准

将水平气泡仪置于雨量计承水口边缘，沿相互垂直的两个方向测量。

调节雨量计底座固定螺栓，直至气泡居中，确保承水口水平度误差不大于2°。

对于可移动式雨量计，每次安装后均需重新进行水平校准。

2.翻斗式雨量计校准

分辨率验证：使用标准量器量取对应分辨率的纯水体积（如0.1mm分辨率对应承水口面积×0.1mm的水量），缓慢注入承水口。

观察数据采集器显示数值，每注入一次标准水量，记录显示值。重复10次，计算平均测量误差，应不大于±2%。

线性度校准：分别量取0.5mm、1.0mm、2.0mm、5.0mm、10.0mm标准水量，依次注入承水口，记录各点测量值。绘制校准曲线，线性相关系数R²应不小于0.999。

翻转次数校准：使用标准雨量发生器模拟降雨强度，在10mm/h、50mm/h、100mm/h三个典型强度下，统计单位时间内翻斗翻转次数与理论值的偏差，应不大于±3%。

3.虹吸式雨量计校准

虹吸体积标定：待虹吸管自然排空后，向量筒内注入已知体积的标准水，记录数据采集器显示值。重复5次，计算平均误差，应不大于±1.5%。

虹吸周期校准：控制进水流量稳定在30mm/h，连续观测3个虹吸周期，记录每个周期的排水量和时间，各周期排水量偏差应不大于±2%，时间偏差不大于±5秒。

自记笔校准：检查自记笔在记录纸上的走时线与标准时间线的偏差，24小时累计误差应不大于±2分钟。

4.光学雨量计校准

光路对准校准：使用专用光路校准工具，调整发射端与接收端的同轴度，确保光斑中心偏差不大于0.5mm。

灵敏度校准：在标准雨量发生器中设置0.5mm/h、2mm/h、10mm/h、50mm/h四个降雨强度，记录设备输出信号强度。绘制信号强度-降雨强度校准曲线，线性误差应不大于±3%。

温度漂移校准：在-10℃、0℃、20℃、40℃四个温度点下，测量同一降雨强度（10mm/h）的输出值，温度变化引起的测量误差应不大于±2%/10℃。

5.数据采集系统校准

时钟校准：将数据采集器时钟与标准北京时间进行比对，误差应不大于±5秒/天。

存储容量检查：确认数据存储空间剩余量不低于总容量的20%，历史数据读取功能正常。

通信功能测试：通过GPRS、北斗或RS485等方式发送测试数据，接收端应在60秒内收到完整数据，误码率不大于0.1%。

校准后验证

进行现场自然降雨比对试验，当降雨量大于5mm时，系统测量值与人工雨量筒测量值的相对误差应不大于±3%。

连续运行24小时，监测数据采集频率（通常1次/分钟）、传输成功率（不低于95%）及电源稳定性（电压波动范围±0.5V）。

所有校准数据需录入《降雨量监测系统校准记录表》，包含设备编号、校准日期、各项目校准结果、操作人员及异常情况处理记录。

注意事项

校准用水必须使用蒸馏水或去离子水，水温应与环境温度相差不超过±2℃。

翻斗式雨量计校准过程中，注水速度应控制在0.5~1.0mL/s，避免冲击翻斗造成测量误差。

光学雨量计校准时需避免强光直射，防止外界光源干扰光路检测。

若校准后误差仍超过允许范围，应更换传感器或联系厂家维修，禁止私自修改设备内部参数。

记录与归档

校准完成后，填写《降雨量监测系统校准记录表》，内容包括设备基本信息、校准环境条件、各项目校准数据、校准结论及处理意见。记录保存期限不少于5年，作为设备溯源和质量控制的重要依据。每年需对校准数据进行统计分析，评估设备长期稳定性。
