余震位移监测仪使用指南

一、引言

余震位移监测仪（又称余震检测仪、余震监测仪）是一种专门用于对地震后的余震活动进行实时、精确监测的仪器设备。该设备集位移监测和震动监测于一身，通过内置的高精度传感器捕捉微小震动信号，实时分析余震的强度、频率及持续时间。

余震位移监测仪主要用于保护应急救援作业中救援人员的安全，是应用于多种紧急情况下的高精度无线数字报警器。它可适用于监测倾斜建筑物、玻璃、建筑大梁、混凝土墙体、金属罐体等多种结构物。设备可实时监测地震引起的微小位移变化和震动信号，并在余震发生初期迅速发出预警，为救援人员提供及时的安全预警。

本指南旨在为用户提供余震位移监测仪从操作前准备到日常维护的全流程标准指引。

二、工作原理

余震位移监测仪基于地震波传播原理，通过高灵敏度传感器（如加速度计、位移传感器）捕捉地震波信号（P波、S波及表面波），并将其转化为电信号。内置的数据处理系统对信号进行实时分析，识别余震特征（如强度、位置、频率），并通过无线传输模块将数据发送至远程指挥中心或用户终端。

设备采用高精度传感器作为地震数据采集端，通过模数转换芯片将模拟信号转换为数字信号，并利用单片机进行数据处理。部分型号采用激光和倾角探测相结合的高精度监测技术，能够精准检测到由地震、爆炸等产生的建筑结构的任何细微移动和偏移。

通过三维立体监测，设备可对X、Y、Z三轴方向的位移和震动数据进行全方位监测。当监测到异常位移或震动时，设备内置的声光报警功能能够迅速启动报警，以直观且强烈的方式提醒救援人员及时撤离危险区域。

三、系统组成

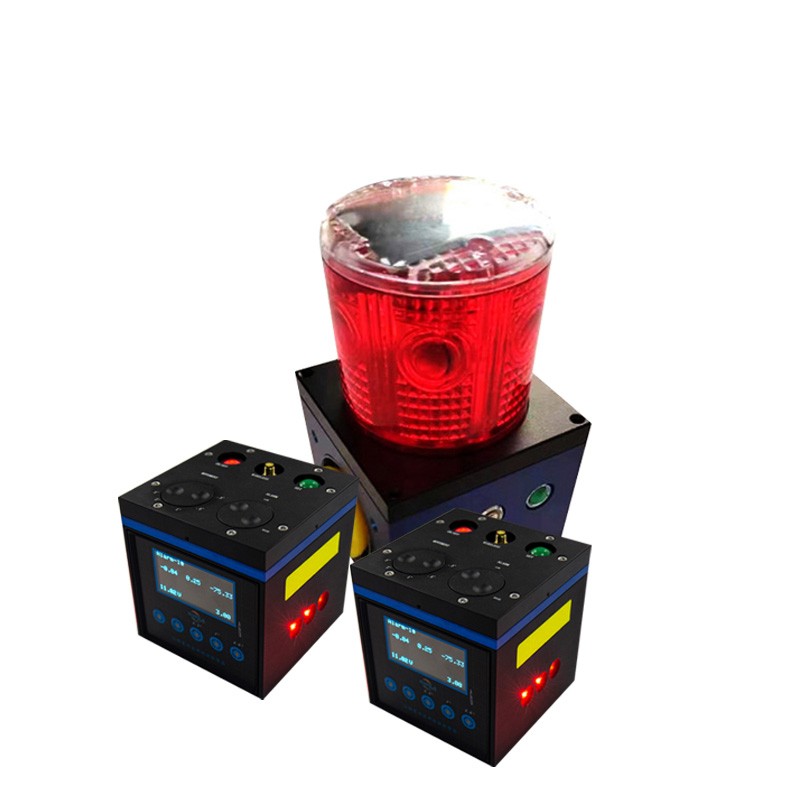

一套完整的余震位移监测仪通常由以下部件组成：

组成部分	功能说明
控制终端（主机）	采用全彩液晶显示屏，是信号处理与报警控制的中心，支持按键和触摸操控
余震监测仪（倾角监测器/震动探测器）	通常配备多路（标配4路），用于采集位移与震动信号
声光报警器	用于远距离接收各路监控器的报警信息，实现联动报警
吸附磁铁/固定附件	用于现场快速部署安装
遥控器	用于远程操作控制
天线	用于无线信号传输
防水防震携行箱	用于设备运输与存放

主机屏幕可显示位移、震动实时数值、电压状态、报警值、各监测仪电量及各监测仪与控制主机的连接状态等内容。部分高端型号还支持拍照、录像以及存储功能，可显示被监测物体，视频画面可放大、缩小。

四、技术参数

不同型号的余震位移监测仪在技术参数上略有差异，以下为常见产品的通用技术指标范围：

参数项目	常见指标范围
显示屏尺寸	主机屏幕对角线6.5cm～8.5cm
测量范围	三维立体（360°），监测X、Y、Z三轴
倾角测量精度	≤0.1°
倾角分辨率	0.01°
震动探测范围	0.5Hz～100Hz
报警阈值调节范围	0.1°～60°连续可调
报警声响强度	≥102dB～122dB
无线通讯距离	≥600米（空旷无干扰地带）
单台监测仪最大监测距离	≥100米（空旷无干扰地带）
监测仪电池工作时间	≥12小时
报警器待机时间	≥65小时
工作温度	-20℃～60℃

五、操作前准备

5.1 设备检查

使用前应对设备进行全面检查：

检查主机及各监测仪电量是否充足

检查各配件是否完好、连接是否到位

确认天线等无线通信部件安装正确

检查携行箱及设备外观是否有物理损坏

5.2 环境评估

在使用前，应对救援区域进行初步评估：

确定需要监测的结构物类型（倾斜建筑物、大梁、墙体、金属罐体等）

评估现场环境条件，识别潜在风险点

选择安全的观测位置，确保与监测点之间无遮挡物影响无线信号传输

5.3 适用场景

余震位移监测仪适用于以下典型场景：

倒塌的结构物

道路交通坍塌

堑壕救援

支护系统的移动

倾斜的建筑物大梁

玻璃门窗

危险的建筑结构（火灾、洪水或其他意外事件）

六、安装与部署

6.1 安装步骤

第一步：选择安装位置——根据救援现场的情况，选择合适的位置部署余震位移监测仪。将监测仪安装在任何需要监测的结构物表面上。

第二步：固定设备——使用磁铁底座或其他固定附件将设备牢固地安装在需要监测的位置上。余震位移监测仪的磁铁吸盘可以在金属表面上快速方便地安装，同时还提供其他固定附件以适应不同场景需求。

第三步：开机启动——打开设备的电源开关，启动监测功能。设备将开始实时监测结构物的位移和震动情况。

第四步：参数设置——进入监测模式，根据实际需求选择监测方向（如垂直监测），并设置位移报警值。报警阈值支持固定档位选择和任意值设定两种方式。

6.2 安装注意事项

确保设备安装牢固，避免因自身晃动导致误报警

天线等无线通信部件应正确安装，确保信号传输畅通

多路监测仪应合理分布，实现对目标结构物的全方位覆盖

七、操作与使用

7.1 实时监测

设备启动后将自动开始实时监测。管理人员可以通过无线远程操作功能，在安全距离外监控现场情况，实时掌握现场安全状况。主机屏幕可实时显示：

位移、震动实时数值

电压状态与电池电量

报警值设定

各监测仪与控制主机的连接状态

7.2 报警功能

当监测到异常位移或震动时，设备内置的声光报警功能能够迅速启动报警。声光报警器与监测仪无线连接，当监测到异常位移或震动时，可迅速启动报警系统，提醒救援人员注意。报警方式包括：

高亮度LED闪光灯闪烁（≥6～8颗）

高分贝警报声（≥102dB～122dB）

报警阈值可根据需要调节，支持固定报警值和任意设定报警值两种方式。

7.3 报警响应

当设备发出报警时，应立即采取行动并疏散危险区域的人员。报警器具有反向一键搜寻功能，可使各路监测仪自动报警，反向定位监测仪位置，方便救援人员快速响应。

7.4 数据查看与管理

支持无线远程通讯功能，可以将监测数据实时传输至指挥中心或数据中心。救援人员也可以随时随地通过手机或电脑查看监测数据。设备可存储历史地震数据，支持对比分析位移变化趋势。

操作人员可通过智能管理云平台实时查看设备接入状态、实时探测信息、设备工作状态、电量信息等。平台具备一张图显示功能，可显示设备位置、在线状态、归属权限，并可对接入设备进行编组，实现多种类多设备同屏实显。

八、数据记录与分析

救援结束后，应收集并分析设备记录的数据，为后续的救援行动和安全评估提供科学依据。数据分析应重点关注：

位移变化趋势与速率

震动频率与强度

异常事件的触发记录

结构物稳定性评估

通过分析位移数据，可以评估地震灾害的严重程度，为救援物资的调配、疏散路线的规划等提供科学依据。

九、维护与保养

9.1 核心传感部件的清洁与防护

余震检测仪通常集成了高精度的位移与震动传感器，对环境极为敏感。日常保养时，需使用柔软的干布或脱脂棉轻轻擦拭设备外壳与传感器表面，清除灰尘与污渍，严禁使用水、汽油或强腐蚀性有机溶剂，以免破坏设备的防水防尘涂层。

在废墟等恶劣环境中使用后，必须重点检查磁铁底座、吸附装置及固定附件是否完好，防止因物理磨损导致吸附力下降。同时，应确保设备的高抗冲击机盒无破损。

9.2 供电系统维护

余震检测仪多采用内置高容量锂电池，运维人员需定期检查电量状态，避免电池过度放电。对于长期闲置的设备，应每三个月进行一次充放电循环，以维持电池活性，并在发现续航时间明显下降时及时更换。

9.3 声光报警模块测试

必须定期测试声光报警功能，确保在触发阈值时，高亮度LED闪光灯能够正常闪烁，且高分贝警报声清晰响亮。必要时可测试反向一键搜寻功能，确保多路设备联动报警无延迟。

9.4 定期校准与精度验证

余震检测仪的测量精度（如0.1度分辨率）直接关系到预警的准确性。设备在经历长途运输、强烈震动或长期连续运行后，传感器可能出现零点漂移。建议每半年将设备送至具备资质的专业机构或厂家进行一次全面校准。

在日常使用中，应充分利用设备自带的“智能健康诊断系统”或开机自检功能，确认传感器零点正常。布设设备时，务必选择牢固的基座，并远离大型机械等强振动源，以防外界干扰导致数据失真。

9.5 数据传输与软件系统维护

定期检查无线传输模块（如天线接口）是否紧固，测试信号传输距离与稳定性，确保数据能够实时回传至指挥中心。同时，应关注设备固件与配套软件的更新，定期通过官方渠道获取升级包，以修复已知漏洞并提升系统稳定性。在进行软件升级前，务必做好重要监测数据的备份。此外，需定期清理设备存储空间，防止因数据溢出导致系统卡顿或记录丢失。

9.6 规范存储

余震检测仪在不执行任务时，必须妥善存放。设备应放入专用的防震包装箱内，置于干燥、通风、无阳光直射且温湿度适宜的环境中，防止内部电路板受潮发霉。在极端环境下作业时，需采取针对性防护：在高温地区应注意设备的散热，避免长时间暴晒；在高湿度或涉水区域，需加强防潮密封性检查，必要时加装防水罩。每次执行完救援任务后，应对设备进行彻底的清洁与全面体检。

十、安全注意事项

人员安全第一：设备应在安全距离外进行操作和监控，避免在危险区域长时间逗留。

报警即撤离：当设备发出报警时，应立即采取行动并疏散危险区域的人员。

定期检查：使用前和使用后均应对设备进行全面检查，确保设备处于良好状态。

环境适应性：注意设备的工作温度范围（-20℃～60℃），避免在超出范围的环境中长时间使用。

信号畅通：确保无线通信距离内无严重遮挡，保证数据传输的实时性和可靠性。

通过落实上述使用规范与保养措施，不仅能有效延长余震位移监测仪的使用寿命，更能确保其在争分夺秒的应急救援中，为现场指挥与救援人员提供坚实可靠的安全屏障。
