电力应急救援漏电检测棒校准

1.概述

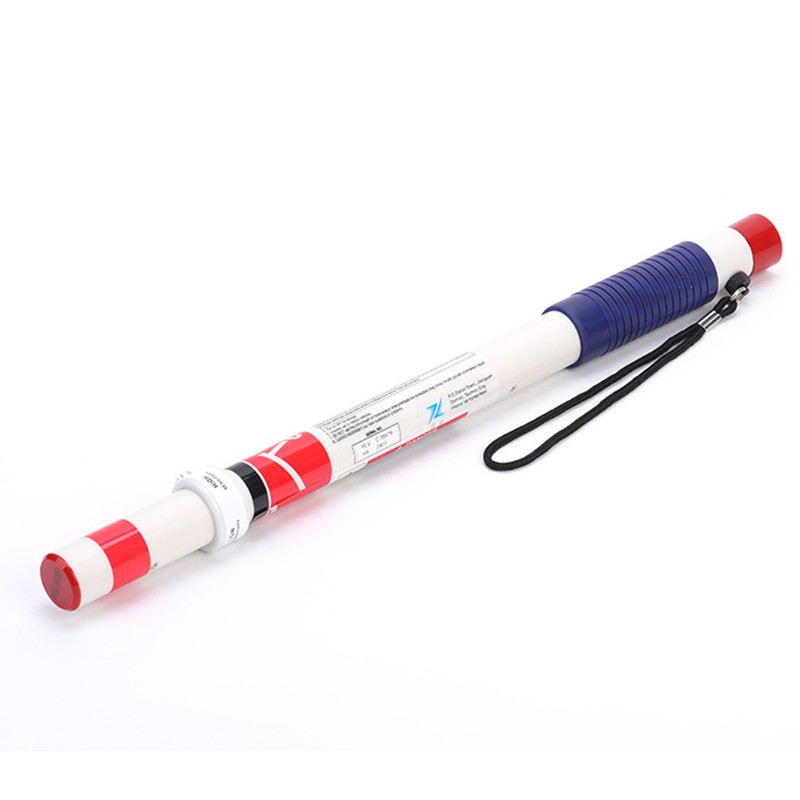

电力应急救援漏电检测棒（以下简称“检测棒”）用于探测带电体周围存在的工频交流电场，以非接触方式判别电气设备、导线及作业环境的漏电状态。校准是保障其报警阈值准确、响应可靠、绝缘安全的必要技术手段，需依据GB/T18216系列标准《交流1000V和直流1500V及以下低压配电系统电气安全防护检测的试验、测量或监控设备》及相关企业技术规范执行。

2.校准环境要求

温度：15℃~30℃，波动幅度不超过±2℃/h。

相对湿度：25%~75%，无凝露。

大气压：86kPa~106kPa。

电磁环境：无外界强电磁辐射源（如高频加热炉、大功率对讲机），背景工频电场强度不大于1V/m。

场地要求：校准场地应为平整绝缘地面（如环氧树脂板或干燥木板），地面绝缘电阻大于100MΩ，周边3m内无接地金属构架或其他影响电场分布的导体。

3.校准前准备

3.1设备检查

外观检查：检查检测棒外壳无裂纹、烧蚀痕迹；手柄防滑纹理清晰；探头端部的感应窗无污损、异物附着；观察窗透明无划痕。

功能检查：按下自检按钮，验证声光报警功能正常；检查电池电量指示处于正常范围；确认电源开关动作灵活，接触可靠。

附件核查：准备标准交流高压源、高压分压器（精度0.2级及以上）、卷尺、绝缘电阻测试仪。

3.2预处理

将检测棒置于校准环境中静置30min以上。使用无水乙醇清洁感应探头表面，去除油污及灰尘。检查电池电压，确保其在额定工作电压范围内。

4.电气性能校准

4.1报警阈值校准

布置：将标准交流高压源的带电体（如裸铜棒）垂直架设，距地面高度不小于1.5m。检测棒垂直悬挂或手持，保持绝缘操作杆完全伸展。

测试点设定：根据检测棒标称电压等级（如10kV、35kV），设定对应的安全距离。例如，10kV设备通常设定报警距离为0.7m。

操作：缓慢升高高压源输出电压至额定值（如10kV）。持检测棒从远离带电体方向逐渐靠近，记录触发声光报警瞬间，检测棒探头与带电体之间的直线距离。

判定：实测报警距离应符合设备技术指标（如10kV档位报警距离0.7m±0.1m）。若距离偏离，通过设备侧面的电位器或内部校准菜单调整灵敏度参数，直至达标。

4.2灵敏度一致性校准

多点测试：在额定电压下，分别在距离带电体1.0m、0.9m、0.8m处停留3秒，观察设备反应。

判定：设备应在设定的报警阈值范围内稳定报警，不应出现漏报（不报警）或误报（未达距离报警）。

重复性测试：对同一报警点重复测试10次，计算报警距离的标准偏差。合格指标：标准偏差不超过平均值的5%。

4.3频率响应校准

目的：验证检测棒对非工频信号的抗干扰能力。

方法：使用变频电源替代工频电源，在50Hz基础上，分别调节输出频率为45Hz、55Hz、100Hz、150Hz，保持电压幅值不变。

判定：设备在45Hz~55Hz范围内应保持正常报警功能；在100Hz及以上频率时，报警距离应明显衰减（通常衰减量大于50%），以防止谐波干扰造成误判。

5.绝缘与机械性能校准

5.1绝缘电阻测试

测试部位：检测棒探头与手柄接地端之间；绝缘操作杆表面。

方法：使用1000V兆欧表进行测量。

判定：绝缘电阻值不小于1000MΩ。

5.2工频耐压试验

测试部位：绝缘操作杆段。

方法：在绝缘杆表面套上金属箔电极，施加设备标称耐压值的1.5倍（如10kV设备施加15kV工频电压），持续时间1分钟。

判定：无闪络、击穿现象，泄漏电流小于10mA。

5.3机械强度检查

弯曲试验：对绝缘操作杆施加横向静压力（按长度施加相应力矩），保持1分钟，卸载后检查有无永久形变。

锁定机构：反复伸缩及旋转操作杆10次，验证各节杆体锁定牢固，无滑脱或晃动。

6.环境适应性复核

低温工作：将检测棒置于-20℃环境中静置2小时，取出后立即进行报警阈值测试，性能应符合技术指标。

高温工作：将检测棒置于+55℃环境中静置2小时，取出后立即进行测试，性能应符合技术指标。

防水性能：使用喷淋装置对检测棒进行IP65等级防水试验，试验后擦干表面，功能及绝缘性能应正常。

7.校准后处理

记录：填写校准记录表，包含环境温湿度、标准器编号、报警距离实测值、绝缘电阻值、耐压试验结果及调整说明。

标识：对校准合格的设备粘贴彩色校准标签，注明校准日期、下次校准日期及校准员。

处置：对绝缘不合格或报警阈值无法调整至规定范围内的设备，粘贴“禁用”标签，送修或报废。

8.校准周期

例行校准：每12个月进行一次全项校准。

使用前核查：每次执行应急救援任务前，必须进行自检功能验证。

特殊情况：检测棒遭受跌落、撞击，或经受过极端高温、潮湿环境后，应立即进行校准。

9.注意事项

校准过程中，操作人员必须佩戴绝缘手套，站在绝缘垫上，严格遵守高压试验安全规程。

高压带电体必须设置围栏及警示标志，防止无关人员进入。

校准用高压电源的地线必须可靠连接，防止悬浮电压干扰测量结果。

检测棒长期存放时，应从电池仓取出电池，置于干燥通风处，避免绝缘杆受潮。
