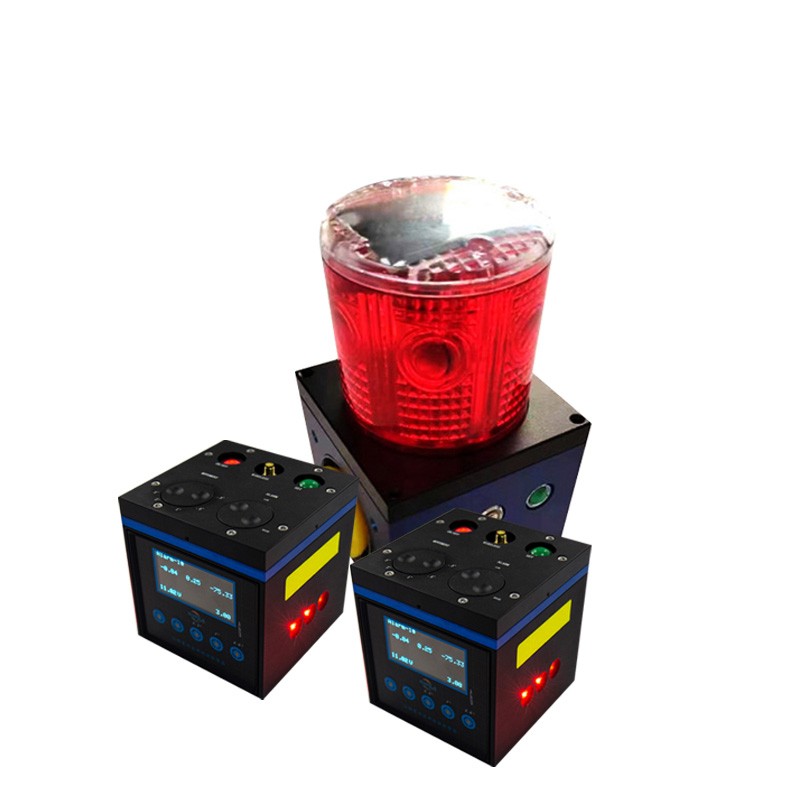

余震监测设备使用指南

一、设备简介

余震监测设备是专为强震发生后快速部署而设计的便携式地震流动观测仪器，主要用于对主震后余震序列进行加密监测，获取高精度、高密度的余震活动数据。该设备广泛应用于震后趋势研判、发震构造分析、地壳应力场演化研究以及灾区建筑物安全评估等场景。

与固定台站地震检测仪相比，余震监测设备更强调快速响应、便携部署、独立供电和抗强震冲击能力，能够在野外恶劣环境下长时间稳定运行，为地震现场应急指挥和灾后重建决策提供关键科学依据。

二、设备组成与功能

一套典型的余震监测设备由以下核心部件组成：

1. 短周期拾震器（地震计）：通常采用便携式三分向短周期速度地震计（如1Hz或4.5Hz固有频率），体积小、重量轻，具有较高的灵敏度。部分型号同时内置MEMS加速度计，可兼顾强震动记录，适应余震动态范围大的特点（动态范围通常≥120dB）。

2. 一体化数据采集记录仪：集信号放大、滤波、模数转换、数据存储与传输功能于一体。支持高采样率设置（通常为100~200Hz，最高可达500Hz），内置高灵敏度GPS/北斗模块用于精密授时，并配备大容量工业级存储（≥64GB，可连续记录数月）。

3. 便携式快速安装平台：区别于固定台站的混凝土仪器墩，余震监测设备通常配备铝合金三脚架、不锈钢地钉/配重块或可调节水平底座，可在无基岩裸露的地面快速安装，并能进行精细水平调节（带高精度水平气泡）。

4. 供电系统：采用“大容量锂电池+便携太阳能板”组合供电方案。电池续航能力要求≥72小时（持续工作状态），太阳能板可在野外补充电力，确保长期连续观测。

5. 数据传输模块：支持4G/5G无线网络实时回传数据，同时预留电台或卫星通信接口。在偏远灾区通信受损时，可切换为本地存储后人工回收数据。

6. 移动终端与现场处理软件：配套手机App或笔记本电脑分析软件，可现场查看实时波形、设置触发参数、快速计算余震震级和震中位置，并向应急指挥部报告初步结果。

三、适用条件与布设要求

适用场景

震后数小时至数天内快速加密布设，填补固定台网监测盲区

主震破裂带附近区域，需获取高精度余震空间分布信息

重要生命线工程（如大坝、核电站、大型桥梁）附近，用于强余震下的结构安全监测

地形复杂的山区或偏远地带，固定台站难以覆盖的区域

布设选址要求

余震监测设备虽为临时布设，但仍需满足基本的地震观测环境要求：

远离干扰源：距离交通干线、工矿设备、大型发电机等振动干扰源应≥200米，避免车辆通行引起的周期性振动干扰数据质量。

地面稳定性：选择基岩出露点最佳，若无基岩则选择密实土层，避开松软填土、沟谷边缘或易液化地带。若必须布设在松散土层上，需夯实地面并使用专用配重块稳固仪器。

安全避让：严禁布设在明显存在崩塌、滑坡、泥石流等次生灾害隐患的位置，防止设备被掩埋或损坏。

通信条件：若需要实时数据传输，应选择有4G/5G信号覆盖的区域，或将天线架高以改善信号。

设备局限性

便携式短周期仪器主要记录高频地震信号，对长周期低频信号（如远震面波）响应较弱，不适合用于远震记录。

野外布设受风、降雨、动物活动等环境噪声影响较大，部分时段数据信噪比可能偏低。

临时安装的耦合质量通常不如固定台站的浇筑基座，在地面振动较强时可能引入仪器自身共振效应。

四、操作流程

（一）震后快速响应与出队准备

接令出动：接到现场应急指挥部指令后，立即检查设备清单，确保拾震器、采集仪、电池、太阳能板、线缆、三脚架、工具包等齐全完好。

设备充电与预检：确保所有电池满电，在驻地开机测试各模块是否正常，GPS能否锁定，存储卡有无剩余空间。

收集基础资料：携带目标区域的电子地图、地质构造图、已有固定台站位置图，便于科学布点。

（二）现场选址与快速安装

实地踏勘：到达预定布设区域后，沿主震断裂带走向踏勘，根据台网加密需求选择3~5个备选点位，综合考虑地面条件、安全性和通信条件。

清理场地：清除地表浮土、碎石、杂草等，若为土层，用铁锹挖至坚实层并压实整平。

架设安装平台：

使用三脚架时，展开支腿并踩实，调整平台至大致水平。

使用地钉固定时，将地钉垂直砸入地面并留出安装高度，确保稳固不松动。

放置拾震器于安装平台中心，调节底座三个水平螺旋，同时观察水平气泡，使气泡完全居中（两个正交方向均需满足），随后锁紧固定螺丝。

涂抹耦合剂：在拾震器底面与安装面之间均匀涂抹薄层耦合剂（如快干石膏粉调浆或专用硅脂），排除空气间隙，确保良好机械耦合。

（三）连接与系统启动

连接线缆：按标识将拾震器信号线牢固连接至采集仪输入端口，连接GPS天线并放置在开阔天空下，连接电源线。

供电接入：先接通蓄电池供电，观察采集仪面板指示灯是否正常亮起；连接太阳能板（若使用），检查充电控制器状态。

GPS锁定：观察GPS指示灯，等待其变为常亮或闪绿（表示已锁定卫星，通常需3~10分钟），确认系统时间已同步。

参数配置：使用现场终端（笔记本电脑或手机App）连接采集仪，设置以下关键参数：

采样率（建议200Hz，可根据任务调整）

记录模式（连续记录+事件触发）

触发阈值（STA/LTA参数，建议短窗0.5s、长窗10s、触发阈值3.0~4.0）

数据上传地址（实时回传时配置）

启动采集：确认参数无误后，下达“开始采集”指令，观察实时波形是否正常，确认无持续限幅或死道现象。

（四）运行监控与日常巡检

每日检查：通过远程平台或现场巡视，检查电池电压是否正常（不低于额定值）、存储剩余容量、GPS锁定状态及当日数据文件是否完整。

波形监控：每天至少一次查看连续波形记录，识别是否有持续的异常干扰（如风噪、附近施工、设备自振等），必要时调整布设位置或增加防风罩。

巡检记录：填写现场巡检日志，记录设备运行状态、天气情况、周边环境变化及任何异常事件。

（五）数据回收与撤收

数据导出：任务结束后，优先通过网络远程下载全部数据；若网络中断或数据量过大，则现场取出存储卡（或通过USB线连接），将数据完整拷贝至移动硬盘，至少备份两份。

设备撤收：

先停止采集程序，关闭电源。

小心拆除线缆，取下拾震器，清洁底面耦合剂残留。

收起三脚架/平台，归拢全部配件。

对设备进行外观检查和清洁，确认无损坏或遗失。

数据提交：将设备编号、布设坐标、观测时段、数据文件、巡检日志等完整资料提交至数据中心或现场指挥部。

五、操作技巧与注意事项

操作技巧

科学布阵：余震监测宜以“十字剖面”或“沿断裂带展布”的方式布设多个测点，形成台阵，以便后续精确定位余震。测点间距一般为3~10公里，根据地形和交通条件灵活调整。

抗风降噪措施：野外风大时，可在拾震器周围放置环形挡风罩（如泡沫圈或塑料围挡），减少风压对摆体扰动；将线缆埋入浅沟或用石块压住，防止线缆被风吹动产生感应噪声。

GPS信号优化：若布设在峡谷或密林区，可将GPS天线用延长线引出，架设在高处开阔位置，确保授时精度。

阈值微调：在噪声水平较高的日间（如附近有村民活动），可适当调高触发阈值，避免记录过多无效事件；夜间噪声降低后调回正常值。

安全注意事项

次生灾害防范：震后山区极不稳定，布设和巡检时必须至少两人同行，安排专人观察山体、上方滚石迹象，佩戴安全头盔，携带卫星电话或对讲机保持通讯。

用电安全：野外潮湿环境下，电源接头应做好防水绝缘包扎，防止短路；雷雨天气及时断开太阳能板和天线连接，防止雷击。

设备防盗防破坏：在人烟稀少区域，可将设备机箱用钢丝锁固定在附近大树或牢固桩柱上，并在机箱上张贴“地震监测设备，请勿移动”等警示标识。

质量控制要点

水平校准严格执行：水平气泡偏移超过半格即可能导致数据失真，每次巡检时重新确认水平状态。

坐标精确记录：使用手持GPS记录测点经纬度和海拔，误差应小于5米，并在现场拍照记录周边环境特征，便于后期数据处理时核实。

仪器响应一致性：同一批次布设的多台设备，型号参数和标定系数应一致，确保数据可比性。

六、常见故障及处理方法

故障现象	可能原因	处理方法
无法开机	电池亏电或电源线断接	更换备用电池，检查电源接口及保险管
GPS长时间无法锁定	天线遮挡严重或模块故障	将天线移至开阔处，重启采集仪GPS功能
实时波形呈直线（无信号）	拾震器信号线松动或传感器未连接	检查并重新插拔信号线，确认拾震器连接正常
波形持续限幅	增益/量程设置过小，或布设点振动过强	调低增益或调大量程档位，必要时迁址
数据上传失败	4G信号弱或服务器IP变更	检查SIM卡状态和信号格数，重新配置上传地址
存储卡已满	长期未清理或数据量大	备份旧数据后格式化或更换存储卡
水平气泡偏移	地面沉降或支架松动	重新调平并锁紧，加固安装底座
太阳能板不充电	光照不足或接线氧化	清洁板面，检查充电控制器接头是否氧化

七、数据现场初步应用

余震频次统计：通过实时波形可快速统计当天余震发生次数，判断余震序列是否处于衰减阶段。

震级快速估算：利用单台记录的振幅和周期，可初步估算余震震级（如近震震级ML），配合多台数据可定位震中。

建筑安全快速评估：若设备布设在重要建筑附近，记录的强余震加速度可用于建筑物的地震反应分析，辅助工程师判断结构安全状况。

数据上报流程：所有原始数据应每日汇总上报至省级地震局或现场指挥部技术组，未经授权不得对外发布震级参数。

八、总结

余震监测设备是地震现场应急观测的重要工具，其最大特点是快速部署、灵活机动。操作人员应具备扎实的地震仪器基础知识和丰富的野外作业经验，能够在复杂恶劣的震后环境中迅速完成选址、安装和调试工作。规范的操作流程、严格的现场质量控制以及及时的数据回收与备份，是获取高质量余震观测数据的关键。只有做到“装得稳、调得平、采得准、传得快”，才能为余震趋势判断和灾后决策提供坚实的数据支撑。
