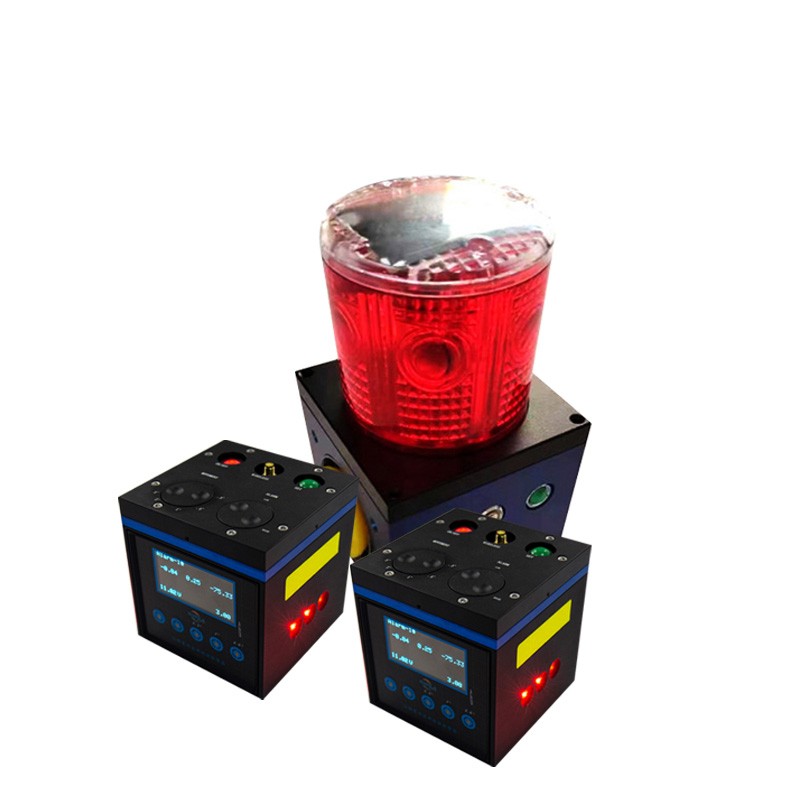

余震监测设备校准

1. 概述

余震监测设备用于在主震发生后，对区域内持续发生的余震序列进行高灵敏度、连续性捕捉与记录。该设备通常由宽频带或短周期拾震传感器、24位及以上高精度数据采集器、实时传输模块及供电系统组成。校准旨在保障设备在微弱信号环境下的监测精度，确保震相识别的准确性与震级计算的可靠性，需依据《地震监测仪器进网技术要求》《JJF 1117-2010 地震数据采集器校准规范》及相关行业标准执行。

2. 校准环境要求

温度：控制于20℃±2℃，每小时温度变化率不超过±0.5℃。

湿度：40%~60%相对湿度，无凝露。

振动隔离：设备须安装于专业隔震地基或主动隔震平台上。在0.01Hz~100Hz频段内，环境背景振动加速度有效值不大于5×10⁻⁷ m/s²。

电磁环境：屏蔽室内进行，工频磁场感应强度小于0.4μT，高频电场强度小于0.1V/m。

供电：采用UPS不间断电源，电压波动控制在±2%以内，纹波系数小于0.1%。

3. 校准前准备

3.1 设备检查

外观与结构：检查传感器密封盖、接线盒防水性能；确认数据采集器指示灯、接口完好；检查避雷装置接地端子，接地电阻小于4Ω。

功能验证：开机预热30分钟，检查设备自检代码；确认数据采集器时钟与GPS/北斗授时系统同步误差小于1ms；验证数据存储与远程回传链路通畅。

标准器准备：高精度标准振动台系统（含激光干涉仪或高精度标准加速度计）、多功能校准源、频率计数器、高分辨率数字万用表。所有标准器需具备有效计量溯源证书。

3.2 预处理

将传感器与数据采集器连接，置于校准环境内静置不少于4小时，以消除温度迟滞效应。对采用电子反馈技术的宽带传感器，需进行整机预调零，确保输出基线稳定。

4. 传感器核心参数校准

4.1 灵敏度与幅频响应校准

测试点选择：覆盖设备工作频带（如宽频带0.0083Hz~50Hz）。选取0.01Hz、0.05Hz、0.1Hz、1Hz、10Hz、50Hz等关键频率点。

激励信号：由标准振动台产生正弦波振动。在0.1Hz以下低频段，采用大位移峰峰值（如±5mm）；在1Hz以上频段，采用恒定加速度（如0.1g或1g）。

数据处理：采集传感器输出电压与标准振动台参考输入，计算各频点灵敏度。绘制幅频响应曲线。合格指标：灵敏度偏差不超过±2%；响应曲线波动在通频带内不超过±3dB。

低频特性修正：针对0.01Hz~0.1Hz频段的数据，重点检查由于地脉动噪声引起的漂移，通过软件滤波参数调整进行补偿。

4.2 动态范围与线性度校准

测试范围：设定振动台频率为10Hz，加速度幅值从设备本底噪声水平（约1×10⁻⁸ m/s²）逐步提升至标称满量程（如2g）。

判定标准：计算输入输出曲线的线性相关系数。合格指标：动态范围不低于120dB（针对24位系统），线性度偏差不超过±0.5%。

饱和点检测：记录波形削顶时的输入值，确保该值高于预期最大余震强度的120%。

4.3 相位响应校准

测试方法：在关键频点（如1Hz、5Hz、10Hz）施加正弦信号，测量传感器输出信号与标准输入信号的相位差。

合格指标：相位差随频率变化呈线性关系，符合设计容限（通常不超过±5°）。相位失真会影响地震波到时差的计算精度。

5. 数据采集器校准

5.1 本底噪声与分辨率校准

测试方法：将数据采集器输入端通过匹配阻抗短路，以最高采样率（如200SPS或1000SPS）连续采集数据30分钟。

计算指标：计算噪声的有效值（RMS）和峰峰值（P-P）。合格指标：噪声电平小于1LSB（最低有效位），确保在24位分辨率下能分辨微弱的地面运动信号。

5.2 通道串扰校准

测试方法：在标准输入端施加1Vpp、10Hz的正弦信号，测量其余空闲通道的感应电压。

合格指标：通道间串扰抑制比不低于-100dB，防止多分量（三分向）监测时信号互相干扰。

5.3 采样率精度校准

测试方法：输入高精度频率计生成的1kHz时基信号，统计数据采集器每秒钟的采样点数。

合格指标：采样率误差不超过±0.01%，确保时间域分析的精确性。

6. 系统联调与环境适应性校准

6.1 连续运行稳定性测试

方法：模拟实际监测状态，连续运行设备72小时，期间每隔24小时进行一次标准信号注入测试。

目的：检验设备在长时间无人值守情况下的参数漂移情况。合格指标：主要参数（灵敏度、零点）漂移量不超过±1%。

6.2 触发与事件检测校准

方法：利用软件模拟余震波形（如Ricker子波及实际余震记录），输入至数据采集前端。设定触发阈值为背景噪声水平的3倍或指定加速度值（如0.001m/s²）。

判定：验证设备能否准确识别并记录模拟波形，检查STA/LTA（短时平均/长时平均）算法的响应速度与准确性。

7. 校准后处理

数据归档：编制校准报告，详细记录各频点灵敏度、线性度数据、噪声水平及环境参数。原始波形数据需保留至少5年。

标识管理：对校准合格的设备加封签，并在显著位置张贴校准合格证，注明校准日期及有效期。

参数固化：将校准获得的灵敏度因子、相位延迟参数录入设备配置文件，确保数据产出时直接应用修正后的物理量。

8. 校准周期与时机

例行周期：正常情况下每年校准一次。

特殊时机：

主震发生后，设备投入应急监测前需进行现场快速自校准。

设备经过长途运输、重新安装或遭受物理撞击后。

数据出现持续性异常（如噪声突增、波形畸变）时。

更换传感器、数据采集器主板或关键元器件后。

9. 注意事项

校准过程中，严禁在传感器附近走动或放置移动物体，避免产生人为振动干扰。

信号线缆必须全程屏蔽，且不与强电线路平行敷设。

每次校准前需检查并紧固所有机械连接部件，防止因螺丝松动改变传感器的自振频率。

野外现场校准时，需考虑环境温度对传感器零点输出的影响，并进行相应的温度系数修正。
