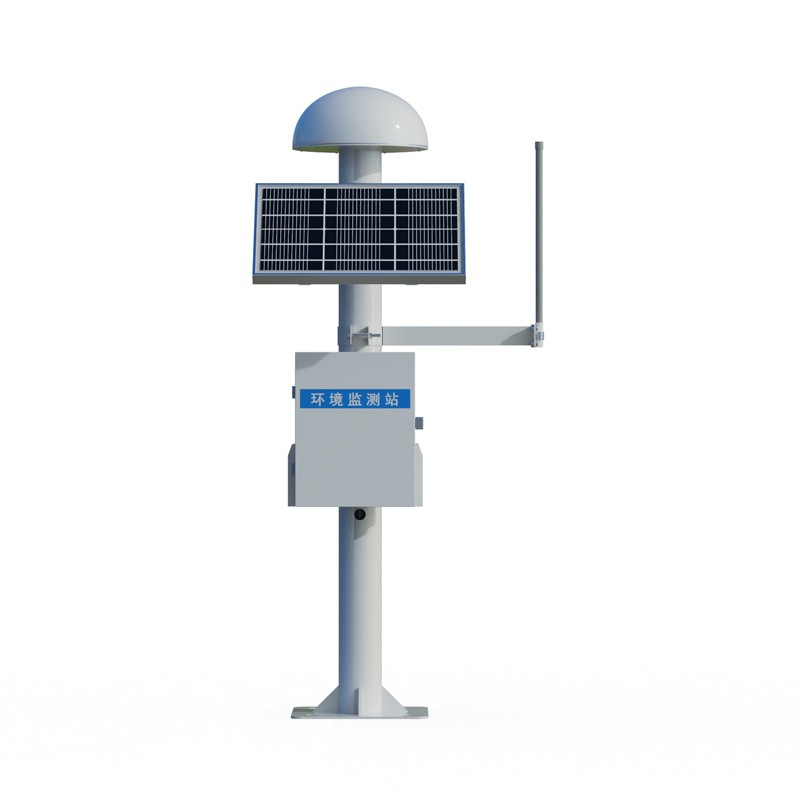

表面位移监测预警系统校准

1.目的

规范表面位移监测预警系统的校准操作流程，确保监测数据的准确性、传输的稳定性及预警逻辑的可靠性，满足地质灾害、边坡工程等场景下的安全监测需求。

2.适用范围

适用于采用GNSS、全站仪、裂缝计、倾角计等传感器的表面位移监测预警系统，包括系统安装后的首次校准、周期性校准及故障维修后的校准。

3.校准依据

GB/T12897《国家一、二等水准测量规范》

GB/T18314《全球导航卫星系统（GNSS）测量规范》

DZ/T0286《地质灾害监测数据自动采集技术要求》

JJF1117《卫星定位系统校准规范》

设备制造商技术手册及项目监测方案。

4.校准环境条件

气象条件：晴朗无雨，风速≤3级（≤3.4m/s）；GNSS校准时需避开强电磁干扰（如高压线、雷达站），卫星截止高度角≥15°，PDOP值≤4。

通视条件：全站仪校准时，测站与基准点、监测点间需通视良好，无遮挡物。

温度：-10℃~40℃（特殊环境按设备技术指标执行）。

湿度：≤85%RH（非凝结）。

5.校准前准备

检查系统各组件：传感器（GNSS接收机、全站仪、裂缝计等）、数据采集终端、通信模块（4G/5G、LoRa、北斗短报文）、供电系统（太阳能板、蓄电池）外观完好，连接牢固。

确认基准点稳定性：采用一等水准测量方法复测基准点高程，偏差应≤±1mm；采用GNSS静态测量（观测时长≥4小时）复测平面坐标，偏差应≤±2mm。

准备标准设备：高精度全站仪（测角精度≤1″，测距精度≤1mm+1ppm）、电子水准仪（精度≤0.5mm/km）、标准铟瓦水准尺、GNSS基准站（已知精确坐标）、钢卷尺（精度±1mm/m）。

6.校准项目及方法

6.1基准点稳定性校准

平面基准：使用GNSS静态测量模式，以已知精确坐标的基准站为参考，连续观测监测系统的基准点接收机≥2小时，解算坐标与设计值的平面偏差。重复观测2次，取平均值，偏差应≤±3mm。

高程基准：采用二等水准测量方法，从已知水准点引测至系统高程基准点，往返测高差不符值≤±1mm，闭合差≤±√Lmm（L为水准路线长度，km）。

6.2传感器测量精度校准

6.2.1GNSS传感器

静态精度：将GNSS接收机置于已知坐标的校准点（平面误差≤±2mm，高程误差≤±3mm），连续采集数据1小时，采样间隔1s。计算平面坐标（X、Y）和高程（H）的平均值，与已知值的偏差：平面≤±3mm，高程≤±5mm。

动态精度：在匀速运动的载体（如轨道小车）上安装GNSS接收机，以全站仪（跟踪测量模式）同步观测，运动速度≤1m/s。对比两者轨迹数据，平面位置偏差≤±5mm，高程偏差≤±8mm。

6.2.2全站仪传感器

测角精度：使用多齿分度台，在全站仪视场内均匀选取6个方向，测量各方向值与标准值的偏差，一测回水平角偏差≤±1″，垂直角偏差≤±1.5″。

测距精度：在已知长度的基线场（长度50m~200m，精度±0.1mm）上，测量3段不同距离，测距平均值与基线值的相对误差≤±(1mm+1ppm)。

自动照准精度：在100m距离处设置反射棱镜，全站仪自动搜索并照准，重复10次，照准点坐标偏差≤±2mm。

6.2.3裂缝计/倾角计

裂缝计：使用标准位移平台，分别施加0mm、10mm、20mm、50mm、100mm位移量，记录裂缝计输出值。示值误差=（输出值-标准值）/标准值×100%，误差应≤±0.5%FS（FS为满量程）。

倾角计：使用精密倾角台，分别设置0°、±5°、±15°、±30°倾角，重复测量3次，取平均值。示值误差≤±0.01°，重复性误差≤±0.005°。

6.3数据传输与同步校准

传输延迟：在数据采集终端发送标准数据包（含时间戳和固定数值），记录发送时间与监控中心接收时间，延迟应≤2s（4G/5G网络）或≤10s（北斗短报文）。

数据完整性：连续发送1000组数据包，统计接收成功数，丢包率≤0.1%。

时钟同步：对比数据采集终端与标准时间服务器（NTP协议）的时间，偏差应≤±1s。

6.4预警阈值与逻辑校准

阈值触发：手动输入模拟位移数据，依次设置为预警阈值的80%、100%、120%（如预警值为30mm，则输入24mm、30mm、36mm）。系统应在阈值100%时触发黄色预警，120%时触发红色预警，响应时间≤10s。

联动逻辑：触发红色预警时，检查声光报警器、短信通知、平台弹窗等联动功能是否正常，动作正确率100%。

6.5长期稳定性校准

连续运行系统72小时，每小时记录一次基准点坐标、传感器测量值及通信状态。期间测量值波动范围：GNSS平面≤±2mm，高程≤±3mm；全站仪测角≤±0.5″，测距≤±1mm；裂缝计≤±0.1mm；倾角计≤±0.005°。

统计系统无故障运行率，应≥99.9%。

7.校准结果处理

合格：所有校准项目数据符合技术要求，出具校准证书，注明校准日期、有效期、校准人员及主要参数偏差。

不合格：任一关键项目（如基准点失稳、传感器精度超差、预警逻辑失效）未达标，系统需停机整改，重新校准直至合格。

校准记录存档，包含原始数据、计算过程、环境参数及设备编号，保存期≥5年。

8.校准周期

常规监测场景下，每6个月进行一次全面校准。

以下情况缩短校准周期（3个月）或立即校准：

系统经历强降雨、地震等诱发因素后；

传感器、通信设备更换或维修后；

监测数据出现异常波动（连续3次超±5mm）；

基准点周边发生土体扰动或工程建设。

9.注意事项

校准人员需持有测绘或地质监测相关职业资格证书，熟悉设备操作规范。

GNSS校准时需避开中午电离层活跃时段（11:00~14:00），选择卫星分布良好的时段（GDOP≤3）。

全站仪校准前需进行轴系误差校正（视准轴误差≤10″，横轴误差≤15″）。

校准期间禁止在监测区域进行爆破、挖掘等扰动作业。

定期对校准设备进行量值溯源（如全站仪送法定计量机构检定），确保在有效期内使用。
