余震检测仪使用指南

一、引言

余震检测仪（又称余震位移监测仪、余震监测仪）是一种专门用于对地震后的余震活动进行实时、精确监测的仪器设备。该设备集位移监测和震动监测于一身，通过内置的高精度传感器捕捉微小震动信号，实时分析余震的强度、频率及持续时间。

余震检测仪主要用于保护应急救援作业中救援人员的安全，是应用于多种紧急情况下的高精度无线数字报警器。它可适用于监测倾斜建筑物、玻璃、建筑大梁、混凝土墙体、金属罐体等多种结构物。设备可实时监测地震引起的微小位移变化和震动信号，并在余震发生初期迅速发出预警，为救援人员提供及时的安全预警。该设备支持无线远程操作，使得管理人员或指挥中心能够在安全距离外监控现场情况，实时掌握现场安全状况，并做出迅速准确的决策。本指南旨在为用户提供余震检测仪从操作前准备到日常维护的全流程标准指引。

二、工作原理

余震检测仪基于地震波传播原理，通过高灵敏度传感器（如加速度计、位移传感器）捕捉地震波信号（P波、S波及表面波），并将其转化为电信号。内置的数据处理系统对信号进行实时分析，识别余震特征（如强度、位置、频率），并通过无线传输模块将数据发送至远程指挥中心或用户终端。

设备采用高精度传感器作为地震数据采集端，通过模数转换芯片将模拟信号转换为数字信号，并利用单片机进行数据处理。部分型号采用无害激光和倾角探测相结合的高精度监测技术，能够精准检测到由地震、爆炸等产生的建筑结构的任何细微移动和偏移。

通过三维立体监测，设备可对X、Y、Z三轴方向的位移和震动数据进行全方位监测。当监测到异常位移或震动时，设备内置的声光报警功能能够迅速启动报警，以直观且强烈的方式提醒救援人员及时撤离危险区域。

三、系统组成

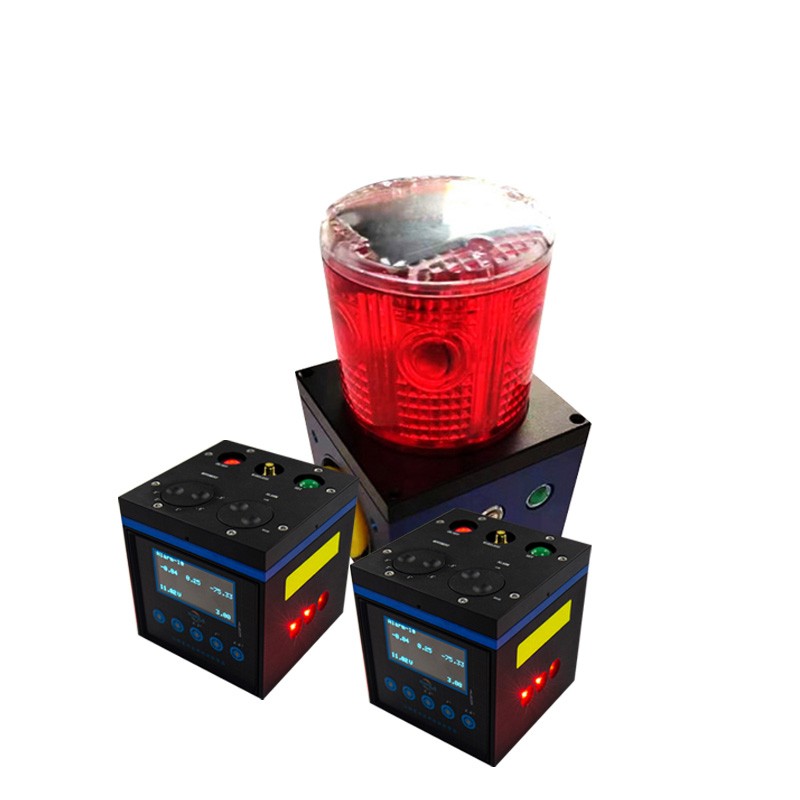

一套完整的余震检测仪通常由以下部件组成：

组成部分	功能说明
控制终端（主机）	采用全彩液晶显示屏，是信号处理与报警控制的中心，支持按键和触摸操控
余震监测仪（倾角监测器/震动探测器）	通常配备多路，用于采集位移与震动信号
声光报警器	用于远距离接收各路监控器的报警信息，实现联动报警
吸附磁铁/固定附件	用于现场快速部署安装
遥控器	用于远程操作控制
天线	用于无线信号传输
防水防震携行箱	用于设备运输与存放

主机屏幕可显示位移、震动实时数值、电压状态、报警值、各监测仪电量及各监测仪与控制主机的连接状态等内容。部分高端型号还支持拍照、录像以及存储功能，可显示被监测物体，视频画面可放大、缩小。

四、技术参数（通用参考）

不同型号的余震检测仪在技术参数上略有差异，下表汇总了常见产品的通用技术指标范围：

参数项目	常见指标范围
显示屏尺寸	主机屏幕对角线6.5cm～8.5cm
测量范围	三维立体（360°），监测X、Y、Z三轴
倾角测量精度	≤0.1°
倾角分辨率	0.01°
震动探测范围	0.5Hz～100Hz
报警阈值调节范围	0.1°～60°连续可调
报警声响强度	≥102dB～122dB
无线通讯距离	≥600米（空旷无干扰地带）
单台监测仪最大监测距离	≥100米（空旷无干扰地带）
监测仪电池工作时间	≥12小时
报警器待机时间	≥65小时
工作温度	-20℃～60℃

五、操作前准备

5.1 设备检查

使用前应对设备进行全面检查：

检查主机及各监测仪电量是否充足。

检查各配件是否完好、连接是否到位。

确认天线等无线通信部件安装正确。

检查携行箱及设备外观是否有物理损坏。

5.2 环境评估

在使用前，应对救援区域进行初步评估：

确定需要监测的结构物类型（倾斜建筑物、大梁、墙体、金属罐体等）。

评估现场环境条件（温度、湿度、粉尘等），设备工作温度一般为-20℃至60℃。

确认无线通信环境，设备之间采用无线传输方式，通讯距离一般应≥600米（空旷无干扰地带）。

5.3 监测点选择

根据救援现场的情况，选择合适的位置部署余震检测仪。余震检测仪可以安装在任何位置和任何结构物表面上，提供早期移动和震动报警。优先选择可能发生位移或震动的关键结构部位进行布设。

六、操作步骤

6.1 设备部署

将余震检测仪携带至监测现场，从防水防震携行箱中取出设备。使用磁铁底座或其他固定附件将设备牢固地安装在需要监测的位置上。余震检测仪的磁铁吸盘可以在金属表面上快速方便安装；对于非金属表面，可使用配套的其他固定附件进行安装。安装时需确保设备与被监测结构物表面紧密接触、固定牢靠。

6.2 设备开机

打开设备的电源开关，启动监测功能。设备将开始实时监测结构物的位移和震动情况。开机后注意观察设备是否完成自检，并留意电量状态指示。

6.3 报警阈值设置

根据监测需求设定报警值。报警阈值可根据需要调节，支持固定报警值和任意设定报警值两种方式。可通过快捷键设置多档固定报警阈值，也可步进设置，在允许范围内连续可调。设定完成后，当被监测物体发生超过设定值的位移或震动时，设备自动触发报警。

6.4 开始监测

启动测量后，通过主机显示屏观察实时监测数据。设备可实时监测X、Y、Z三轴位移及震动数据。管理人员可以通过无线远程操作功能，在安全距离外监控现场情况。救援人员也可通过手机或电脑实时查看监测数据。当设备发出报警时，应立即采取行动并疏散危险区域的人员。

6.5 数据记录与分析

救援结束后，可以收集并分析设备记录的数据，为后续的救援行动和安全评估提供科学依据。部分型号支持通过智能管理云平台查看设备的接入状态、实时探测信息、设备工作状态、电量信息等，并可对设备历史数据进行查阅。

七、注意事项

确保固定牢靠：设备必须牢固安装，避免因振动导致松动或脱落。

远离强干扰源：避免将设备安装在强电磁干扰源附近，以免影响无线通信质量。

保持现场安静：在监测过程中，尽量避免对设备安装结构产生额外振动，以免干扰监测数据。

及时响应报警：当设备发出声光报警时，应立即采取行动并疏散危险区域的人员。

注意电池电量：使用过程中注意观察电量状态，电量低时应及时更换或充电。

避免超限使用：请勿在超出设备工作温度范围（-20℃～60℃）的环境中使用。

八、日常维护

8.1 清洁保养

日常使用后，应使用柔软的干布或防静电毛刷轻轻擦拭设备外壳及传感器表面，清除灰尘与污渍。

若遇油污，可使用少量无水酒精擦拭，严禁使用有机溶剂或腐蚀性清洁剂。

清洁前应彻底关闭设备电源，拔除充电线等所有外接线路。

8.2 存放管理

设备应始终保存在清洁、干燥且通风良好的环境中，避免长时间暴露在高温、潮湿或含有腐蚀性气体的场所。

运输过程中应使用防水防震携行箱，防止冲击、剧烈震动和潮湿。

如长期不用，应将电池从设备中取出妥善保管。

8.3 电池管理

定期检查电池状态，长期不用时应定期充电维护。

当电池指示灯变红时，表明电池电量即将耗尽，应及时充电或更换电池。

禁止电池短路、加热或在高温中分解电池。

8.4 定期校准

余震检测仪应定期进行校准，确保其地面运动参数（加速度、速度、位移）测量的准确性、动态范围及系统稳定性，满足地震监测的数据质量要求。建议每年至少进行一次全面校准。

九、常见故障排除

故障现象	可能原因	处理方法
设备无法开机	电池电量不足、电源连接不良	充电或更换电池、检查电源连接
无线通信中断	天线未安装、信号覆盖差、距离过远	安装天线、靠近信号源、确保通讯距离在有效范围内
监测数据异常	设备安装不牢固、传感器表面有遮挡	检查安装牢固度、清洁传感器表面
报警未触发	阈值设置不当	检查报警阈值设置、重新设定
声光报警不工作	报警器故障、音量关闭	检查报警器状态、确认报警声开启
主机显示异常	连接松动、设备故障	检查各监测仪与控制主机的连接状态

十、应用领域

余震检测仪可广泛应用于以下场景：

地震救援现场：实时监测余震活动，为救援人员提供安全预警，避免二次灾害。

建筑安全监测：安装于桥梁、高楼、古建等结构关键节点，监测余震引发的裂缝扩展和结构位移。

地质灾害预警：部署于山区、边坡，结合倾角传感器实时监测山体滑坡风险。

矿山安全监测：监测岩石的应力变化情况，预测岩石是否会发生破裂。

道路交通坍塌救援：在道路坍塌现场监测结构稳定性。

堑壕救援与支护系统监测：监测支护系统的移动情况。

临时安置点防护：在地震灾民安置区设置流动监测站，保障临时建筑安全。

危险建筑结构监测：对火灾、洪水或其他意外事件后的危险建筑结构进行监测。

十一、总结

余震检测仪凭借高精度监测、实时预警、无线远程操作和快速部署等优势，已成为地震救援、防灾减灾及工程结构安全监测等领域不可或缺的安全保障设备。科学的监测点选择、规范的设备安装、熟练的操作流程和定期的维护保养，是确保设备长期稳定运行和预警准确及时的关键。用户在使用过程中应结合具体型号的产品说明书，参照本指南进行规范操作，充分发挥设备的监测预警效能，为救援人员安全和防灾减灾工作提供坚实保障。
