音频视频二合一生命探测仪使用指南

一、引言

音频视频二合一生命探测仪是一种集光学、电子、精密机械、显微摄像技术于一体的应急救援设备，通过音频与视频双模态技术探测废墟中的生命迹象。该设备广泛应用于地震、建筑物坍塌、山体滑坡、泥石流、洪涝灾害、矿难等灾害现场，用于探测和定位被掩埋在倒塌结构中的幸存者。

音频视频二合一生命探测仪具备视频采集、双向语音对讲、无线传输、红外夜视或热成像、录像拍照存储等功能。救援人员可将微型摄像头探入狭小缝隙或孔洞，通过显示屏收集图像信息，借助拾音耳机反馈的声音信号对环境进行评估，快速确定幸存者的方位。通过高清晰视频和音频信号，设备向搜救人员提供废墟下的受害者信息，并可建立视听联系。本指南旨在为用户提供音频视频二合一生命探测仪从操作前准备到日常维护的全流程标准指引。

二、工作原理

音频视频二合一生命探测仪通过视频和音频两种探测手段协同工作。

视频探测方面：设备配备高灵敏度微型摄像头，能够在低光甚至全黑环境下捕捉图像。部分型号采用红外热成像技术，通过光学系统将接收到的人体热辐射能量聚焦在红外传感器上，转变成电信号后在监视器上显示出红外热像图，从而帮助救援人员确定人员或动物的位置。探头在全黑暗条件下可通过探测幸存者生命体发出的红外辐射进行精准定位。

音频探测方面：设备配备高灵敏度音频传感器和麦克风阵列，用于捕捉被困人员发出的声音信号，如呼救声、呻吟、呼喊、爬动、敲打、刻划等。音频系统能够识别在空气或固体中传播的微小震动，其核心在于高灵敏度的音频探头和振动传感器能够捕捉到极其微弱的声波和振动信号，如人体的心跳、呼吸以及移动时发出的声响。

双向通信方面：部分型号支持双向语音对讲功能，救援人员可通过带麦克风的耳机与被困人员进行交流，既能安抚被困人员情绪，也能获取更多现场信息。

三、系统组成

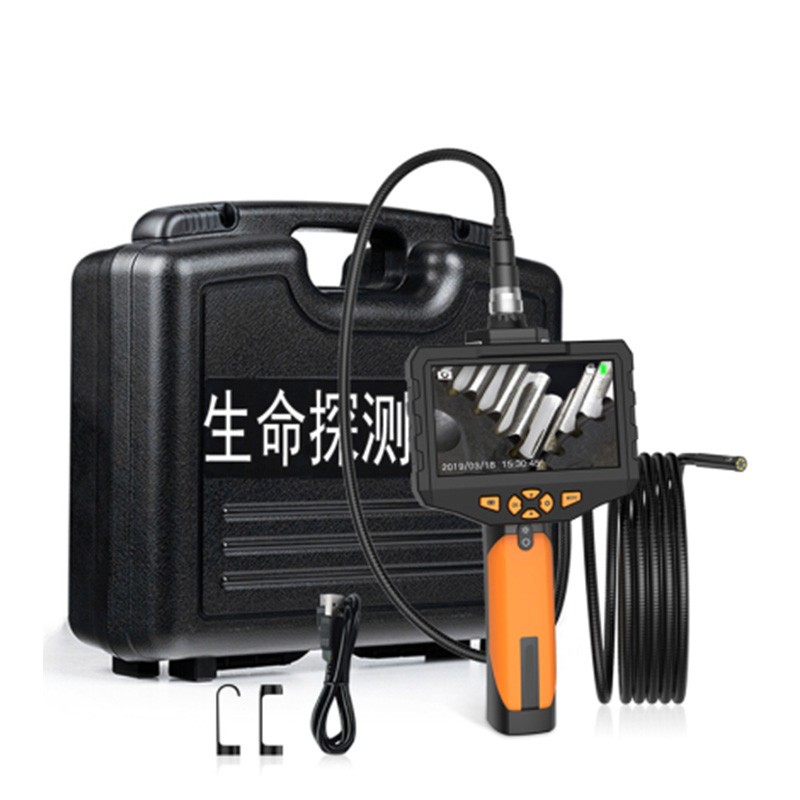

一套完整的音频视频二合一生命探测仪通常由以下部件组成：

组成部分	功能说明
显控终端（主机）	负责信号处理与显示的控制中心，配备高清彩色液晶显示屏，支持按键和触摸操控
视频探测模块	包括高清摄像头（可旋转、可翻转）、红外热成像探头、防水视频探头等
音频探测模块	包括高灵敏度麦克风、震动传感器（音频探头），用于捕捉声音和振动信号
探测杆	用于将探头延伸至废墟内部，通常为碳纤维伸缩杆，长度可调
连接线缆	用于连接各传感器与主机，通常配有延长线
耳机（带麦克风）	用于收听探测信号并进行双向通话
电源系统	可充电锂电池及充电器
存储模块	SD卡等存储介质，用于录像、拍照数据存储
防护箱	用于设备运输与存放

部分型号采用模块化设计，可根据实际场景选配不同探头，如电动旋转探头、防水探头、红外热成像探头、蛇眼微型探头等。

四、技术参数

不同型号的音频视频二合一生命探测仪在技术参数上略有差异，下表汇总了常见产品的通用技术指标范围：

参数项目	常见指标范围
显示屏尺寸	4～10英寸高清彩色液晶屏
视频分辨率	1080P（1920×1080）
摄像头直径	≤30mm～40mm
摄像头旋转角度	360°水平旋转，180°～270°翻转
红外补光	8～12颗高亮LED灯
防护等级	IP66～IP68（防水型号）
电池工作时间	6～10小时
伸缩杆长度	1.25m～5m可调
线缆长度	5m～20m
工作温度	-30℃～60℃
存储温度	-40℃～85℃
音频频率范围	0Hz～5000Hz
无线传输距离	≥100m（无线音频探头）

五、操作前准备

5.1 个人防护

操作人员进入救援现场前，应穿戴齐全个人防护装备，包括安全头盔、防护手套、防护靴等。

5.2 设备检查

操作前应完成以下检查工作：

检查主机电量是否充足，按下电量测试键查看电量指示。

检查电池触点、探头和电池仓是否有积液、脏污等影响设备电源性能的物质。

检查各配件是否完好、连接是否到位。

确认设备电池和SD存储卡已正确安装。

检查摄像头镜片是否清洁、无划痕。

检查耳机是否完好、线缆有无破损。

5.3 环境评估

在使用前，应对救援区域进行初步评估，确定可能的生命存在区域。音频视频二合一生命探测仪的视频部分可主动探测环境画面，音频部分为被动接收，要求救援现场尽可能保持安静，以提高音频探测的灵敏度。

六、操作步骤

6.1 设备连接与组装

关闭电源：首先将电源开关置于关闭位置，在关机状态下开始连接各种接头。

连接探头：将视频探头和音频探头依次连接到主机的对应接口。探头需与主机型号对应。

连接耳机：将耳机接到主机的耳机输入端。

安装探测杆：将轻量化主机与可伸缩探测杆连接，通过旋转式卡扣固定高清摄像头与高灵敏度麦克风模块。

天线安装：如设备支持无线图传功能，开启图传前必须先安装天线。

6.2 开机与系统检查

点击电源开关打开设备。开机后观察显示屏是否正常亮起，确认设备能正常工作。检查电量指示，确保电量充足。

6.3 探测操作

探头入孔：将探测端通过狭小缝隙或孔洞伸入废墟内部。仅需将摄像头探进小口径洞口即可展开探测。

画面观察：观察显控终端屏幕显示的废墟内部环境画面。可通过方向控制按键调节镜头角度，利用柔性关节实现全方位观测。

音频监听：操作人员佩戴耳机，仔细聆听声音信号。可通过调节音量和灵敏度旋钮优化信号接收。观察主机面板上的信号强度指示，信号峰值最高的传感器所在方向即为声源方向。

图像控制：可使用放大键进行图像放大（如2倍、4倍）。部分型号支持画面翻转功能。

录音录像：根据需要按下拍照或录像键记录现场画面。拍照和录像时应保证LED灯亮度合适，同时保证探头端稳定不晃动。

双向通话：如设备支持双向对讲功能，可通过带麦克风的耳机与被困人员进行通话。通话时打开耳机线上的麦克风开关，通话完毕后关闭开关恢复聆听模式。

6.4 探测结束

观测完毕后，安全退出探测体，断开电源。清理设备脏污，取下探头放入指定存储格。扣紧上盖，存放仪器。

七、注意事项

关机连接：务必在关机状态下连接和拆卸各种接头，以防损坏设备。

保持现场安静：音频探测易受环境噪声影响，探测过程中应保持现场安静。

轻拿轻放：使用中要轻拿轻放，严防摔坏、挤压，注意防水、防腐蚀、防高温。

避免腐蚀性环境：请勿将设备在带有腐蚀性的环境中使用或放置。

使用专用充电器：充电时务必使用本设备提供的充电器。

远离强磁：请勿将设备放置于强磁力物品附近。

避免烟尘过多环境：请勿在烟尘过多的环境下使用。

保护屏幕：请保持机体清洁，勿刮伤屏幕。

禁止自行拆卸：请勿尝试自行拆卸本设备。

勿直视镜头灯：在使用过程中，不要直视镜头灯，避免灼伤眼睛。

保护插针：检测工作结束后，关闭电源，同时做好镜头插针的保护。

避免拉扯线束：请勿用力拉扯探杆上的线束，过分用力可能导致航插脱落。

摄像头使用限制：仅支持单个摄像头工作，禁止同时插入两种摄像头工作。

八、日常维护

8.1 清洁保养

工作结束后，应对设备进行清洁。使用结束后，切勿对设备进行浸泡冲洗，可用软布将镜头及一体化仪器箱清洁干净。

每次任务结束后及时清理探测杆上的灰尘和杂物，防止影响下次使用。

设备各部件精密程度、材质不同，需分区、差异化清洁，严禁统一擦拭处理，避免损伤敏感元件。

清洁前应彻底关闭探测仪整机电源，拔除充电线、数据线等所有外接线路，取出可拆卸电池。

8.2 存放管理

设备应始终保存在清洁、干燥且通风良好的室内环境中，避免长时间暴露在高温、潮湿或含有腐蚀性气体的场所。

运输过程中应防止冲击、剧烈震动和潮湿，避免设备损伤。

切勿让镜头及显示屏受到挤压、碰撞或冲击。

日常使用应尽量避免强烈撞击镜头和显示屏。

如长期不用，应将电池从设备中取出妥善保管。

8.3 电池管理

定期检查电池状态，长期不用时应定期充电维护。

禁止电池短路、加热或在高温中分解电池。

禁止电池充电时间过长。

8.4 定期巡检

建议建立设备使用档案，定期对设备进行全面巡检，检查各部件是否完好、功能是否正常。重点检查摄像头镜片、线缆接口、电池状态、存储卡读写功能等。

九、常见故障排除

故障现象	可能原因	处理方法
设备无法开机	电池电量不足、电池未安装	充电或更换电池、检查电池安装
屏幕无显示	电源故障、连接线松动	检查电源连接、重新插拔线缆
无视频图像	摄像头损坏、线缆断裂、接口松动	检查摄像头状态、确认线缆连接
耳机无音频	线缆损坏、接口松动	检查线缆是否完好、重新连接
图像模糊	镜头脏污、对焦不当	清洁镜头、调整对焦
信号干扰大	环境噪声过大、附近有强干扰源	更换探测位置、远离干扰源
录像/拍照失败	存储卡未安装、存储卡已满	检查SD卡安装、清理存储空间或更换存储卡
无线传输中断	天线未安装、信号覆盖差	安装天线、靠近信号源

十、应用领域

音频视频二合一生命探测仪可广泛应用于以下场景：

地震救援：在地震后的废墟中寻找被困人员，确定其位置以便精准救援。

建筑物坍塌救援：在倒塌的建筑结构下搜寻幸存者。

山体滑坡与泥石流：在滑坡体掩埋区域进行生命探测。

矿难救援：在矿井塌方或事故中定位被困矿工。

洪涝灾害：在水淹区域或水下进行人员搜救。

火灾救援：在浓烟和高温环境中通过音视频信号寻找受困人员。

深井与管道救援：在狭窄空间和管道内部进行探测。

消防救援：作为消防部门标准救援器材之一。

十一、总结

音频视频二合一生命探测仪凭借视频与音频双模态协同探测、双向语音对讲、红外夜视成像等综合优势，已成为地震、坍塌、矿难等灾害现场搜救被困人员的关键装备。正确的设备连接与组装、规范的操作流程、科学的探测方法和定期的维护保养，是确保设备长期稳定运行和探测准确可靠的关键。用户在使用过程中应结合具体型号的产品特点，参照本指南进行规范操作，充分发挥设备的探测效能，为救援行动争取宝贵时间。
