流速流量仪校准

1. 概述

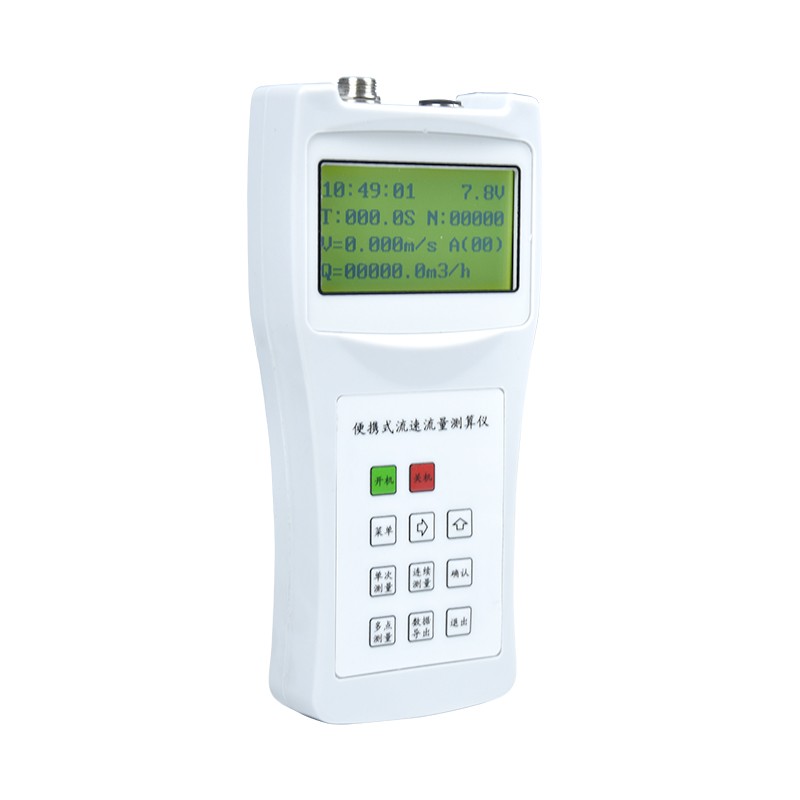

流速流量仪是用于测量流体（主要为水体）流速及断面流量的仪器设备，广泛应用于水文监测、水利工程、城市排水及工业循环水系统。受传感器磨损、电子元件漂移、流体介质变化及安装条件影响，仪器测量值可能产生系统性偏差。校准是通过标准流速装置或经溯源的参比仪器，对测量数据进行比对并修正参数的过程，以确保量值传递的准确性。本文件规定了流速流量仪的校准项目、操作方法及技术指标，适用于各类接触式与非接触式流速流量仪的实验室标定及现场校验。

2. 校准前准备

2.1 环境条件

实验室校准：温度20℃±5℃，相对湿度45%~75% RH，大气压86kPa~106kPa。无强电磁干扰、无强振动源。

现场校准：天气晴朗，风力≤3级；水流平稳，无明显漩涡、浪涌及大量漂浮物；水体浊度、含沙量在仪器设计量程范围内。

电源电压波动不超过额定电压的±10%。

2.2 标准设备及工具

实验室标准装置：

标准流速发生装置（如拖车法、管流式标准水槽），流速控制精度优于±0.5%。

标准计时器：分辨率≤0.001s，准确度等级优于0.01级。

标准长度量具：钢卷尺（Ⅰ级）或激光测距仪，精度±1mm。

现场校准设备：

标准流速仪：旋桨式或声学多普勒流速仪，经法定计量机构检定合格，精度等级不低于被校仪器的2倍。

水位测针或精密水位计：精度±0.1mm。

标准流量计：电磁流量计或超声波流量计，精度±0.5%FS。

水准仪、GPS定位仪、万用表、通信测试仪。

辅助工具：校准软件、数据线缆、清洁工具、吊装设备。

2.3 被校仪器检查

检查仪器外观，壳体无变形、裂纹，传感器探头无污损、划痕。

通电检查：显示屏无缺显，按键灵敏，自检程序通过，电池电量充足（≥80%）。

核查设备档案：确认仪器型号、出厂编号、上次校准日期及周期，检查历史数据有无异常记录。

清洁传感器表面，去除附着的水藻、泥沙或油污。

3. 校准项目与方法

3.1 实验室校准

3.1.1 零点校准

将仪器传感器置于静止水体或无水环境中。

连续采集30min数据，输出值应恒定为0m/s。若存在零点漂移，需通过软件或硬件电位器进行归零调整。

3.1.2 示值误差校准

在标准流速装置的检定槽内，设置流速点为：0.05m/s（仅低速型）、0.1m/s、0.3m/s、0.5m/s、1.0m/s、1.5m/s及满量程的80%。

每个流速点稳定保持不少于2min，记录仪器输出值。每个点重复测量3次，取算术平均值作为测量结果。

按公式计算示值相对误差： δ v  =    V s    V m −V s    ×  100%，其中 V m 为仪器示值， V s 为标准流速值。

3.1.3 重复性校准

在0.5m/s和1.0m/s两个流速点分别进行6次连续测量。

计算相对标准偏差（RSD）作为重复性指标： RSD =     V ˉ   1     n−1   ∑ i=1 n (V i − V ˉ) 2     ，要求RSD≤1%。

3.1.4 响应时间测试

瞬间改变流速（从0.1m/s跃升至1.0m/s），记录仪器显示值达到新稳态值90%所需的时间，该时间即为响应时间，应不大于仪器说明书标称值。

3.2 现场校准

3.2.1 断面参数校准

使用钢卷尺或测距仪测量渠道/管道的宽度、水深及边坡系数。

对比仪器内置的断面参数与实际测量值，误差应≤±1%。对于不规则断面，需加密测量垂线数。

3.2.2 流速比对法

在顺直、稳定的渠段，选择与被校仪器同一点位安装标准流速仪。

同步采集不少于30min的流速数据，采样间隔设置为1s。

剔除异常值后，计算两组数据的相关系数 R 2及平均相对误差，要求平均相对误差≤±3%。

3.2.3 流量验证法

在有控制性建筑物（如堰槽）或已安装高精度流量计的管段进行。

同步记录被校仪器的累积流量 Q m 与标准流量计的累积流量 Q s 。

计算流量误差： δ Q  =    Q s    Q m −Q s    ×  100%，要求误差符合仪器精度等级要求（通常≤±3%）。

3.2.4 多普勒仪器声速补偿校准

现场实测水体温度及含盐度，计算实际声速。

对比仪器内部设定的声速值，若偏差大于±2m/s，需手动输入实测声速进行修正。

4. 数据处理与结果判定

4.1 数据修约

流速测量值保留三位小数，流量值保留三位有效数字。

所有计算过程中的中间量保留位数应多于最终结果一位。

4.2 校准系数计算

采用线性回归分析法拟合标准值与示值的关系： V s  =  kV m  +  b。

斜率 k作为校准系数，截距 b作为零点修正值。相关系数 ∣r∣应≥0.999。

将校准系数录入仪器配置，并进行复测验证。

4.3 合格判定标准

校准项目	技术指标	备注
示值误差	≤±(0.5%+1cm/s)	依据JJG 098-1995
重复性（RSD）	≤1.0%
线性度	≤±1.0%FS
回程误差	≤0.5%FS	仅适用于机械式仪器
现场流量误差	≤±3%	依据GB/T 11826-2019

5. 校准后处理

参数设置：将校准系数、修正后的断面参数及声速值写入仪器存储器，并执行保存操作。

出具证书：校准证书应包含仪器信息、标准设备信息、校准环境条件、校准数据、校准结论及有效期。

标识张贴：在校准合格的仪器显著位置粘贴彩色合格证标签，注明校准日期和有效期（通常为12个月）。

档案管理：将原始记录、证书副本及软件备份归档，建立设备校准履历表。

6. 注意事项

实验室校准前，需对标准水槽进行消泡处理，确保水体无气泡附着传感器。

现场涉水作业必须穿戴救生衣，设置安全警示标志，严禁在雷雨天气或洪水期间作业。

多普勒流速仪在含沙量大于10kg/m³或水深小于0.1m的环境下，需谨慎使用并增加校准频次。

若仪器遭受强烈撞击、更换核心传感器或维修电路板，必须重新进行全项校准。

长期停用（超过3个月）的仪器，启用前需进行一次简易校验。

7. 附录

附录A：流速流量仪校准原始记录表

附录B：线性回归计算示例

附录C：不同类型流速仪（旋桨式、多普勒、电磁式）校准差异对照表

附录D：引用标准名录（JJG、GB/T、SL系列）
