余震监测仪使用指南

一、概述

余震监测仪是一种专门用于对地震后的余震活动进行实时、精确监测的仪器设备，在地震救援、防灾减灾及地震研究中发挥着关键作用。该设备集位移监测和震动监测于一身，通过内置的高精度传感器捕捉微小震动信号，实时分析余震的强度、频率及持续时间。

余震监测仪主要用于保护应急救援作业中救援人员的安全，是应用于多种紧急情况下的高精度无线数字报警器。它可适用于监测倾斜建筑物、玻璃、建筑大梁、混凝土墙体、金属罐体等多种结构物。设备可实时监测地震引起的微小位移变化和震动信号，并在余震发生初期迅速发出预警，为救援人员提供及时的安全预警。该设备支持无线远程操作，使得管理人员或指挥中心能够在安全距离外监控现场情况，实时掌握现场安全状况，并做出迅速准确的决策。

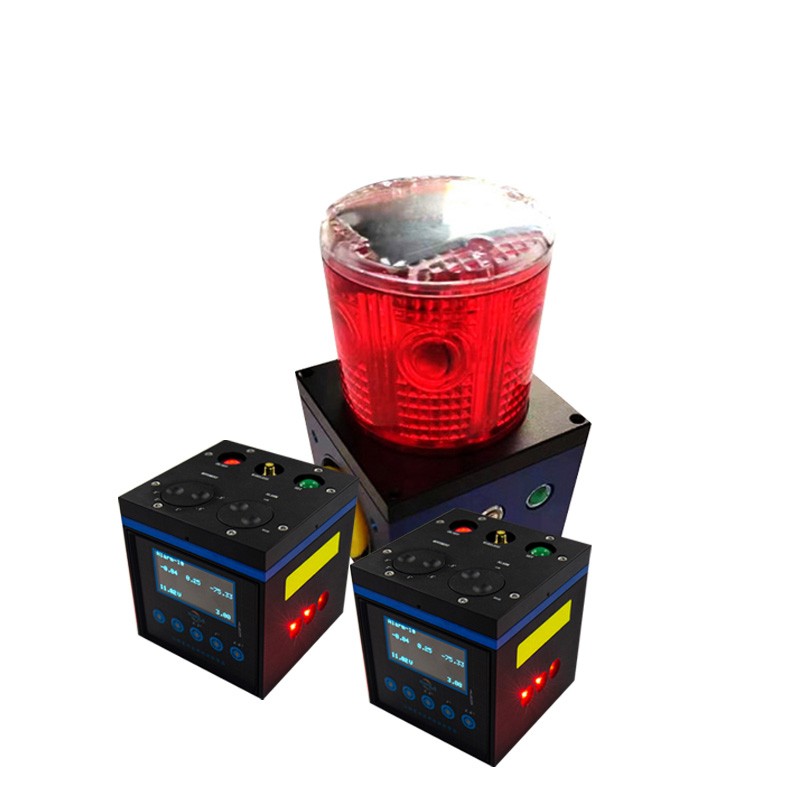

二、设备组成

一套标准的余震监测仪通常由以下部件组成：

控制终端（主机）：采用全彩液晶显示屏，是信号处理与报警控制的中心

余震监测仪（倾角监测器/震动探测器）：通常配备4路，用于采集位移与震动信号

声光报警器：用于远距离接收各路监控器的报警信息，实现联动报警

吸附磁铁/固定附件：用于现场快速部署安装

遥控器：用于远程操作控制

天线：用于无线信号传输

防水防震携行箱：用于设备运输与存放

主机屏幕可显示位移、震动实时数值、电压状态、报警值、各监测仪电量及各监测仪与控制主机的连接状态等内容。部分高端型号还支持拍照、录像以及存储功能，可显示被监测物体，视频画面可放大、缩小。

三、操作前准备

1.设备检查

使用前应对设备进行全面检查：

检查主机及各监测仪电量是否充足

检查各配件是否完好、连接是否到位

确认天线等无线通信部件安装正确

检查携行箱及设备外观是否有物理损坏

2.环境评估

在使用前，应对救援区域进行初步评估：

确定需要监测的结构物类型（倾斜建筑物、大梁、墙体、金属罐体等）

评估现场环境条件（温度、湿度、粉尘等），设备工作温度一般为-20℃至60℃

确认无线通信环境，设备之间采用无线传输方式，通讯距离一般应≥600米（空旷无干扰地带）

3.监测点选择

根据救援现场的情况，选择合适的位置部署余震监测仪。余震监测仪可以安装在任何位置和任何结构物表面上，提供早期移动和震动报警。

四、操作步骤

步骤一：设备部署

将余震监测仪携带至监测现场，从防水防震携行箱中取出设备。使用磁铁底座或其他固定附件将设备牢固地安装在需要监测的位置上。余震监测仪的磁铁吸盘可以在金属表面上快速方便安装。对于非金属表面，可使用配套的其他固定附件进行安装。安装时需确保设备与被监测结构物表面紧密接触、固定牢靠。

步骤二：设备开机

打开设备的电源开关，启动监测功能。设备将开始实时监测结构物的位移和震动情况。开机后注意观察设备是否完成自检，并留意电量状态指示。

步骤三：报警阈值设置

根据监测需求设定报警值。报警阈值可根据需要调节，支持固定报警值和任意设定报警值两种方式。可通过快捷键设置多档固定报警阈值，也可步进设置，在允许范围内连续可调。设定完成后，当被监测物体发生超过设定值的位移或震动时，设备自动触发报警。

步骤四：开始监测

启动测量后，通过主机显示屏观察实时监测数据。设备可实时监测X、Y、Z三轴位移及震动数据。管理人员可以通过无线远程操作功能，在安全距离外监控现场情况。救援人员也可通过手机或电脑实时查看监测数据。当设备发出报警时，应立即采取行动并疏散危险区域的人员。

步骤五：数据记录与分析

救援结束后，可以收集并分析设备记录的数据，为后续的救援行动和安全评估提供科学依据。部分型号支持通过智能管理云平台查看设备的接入状态、实时探测信息、设备工作状态、电量信息等，并可对设备历史数据进行查阅。

五、注意事项

确保安装牢固：安装时务必将设备牢固固定在被监测结构物上，防止因振动导致设备松动或脱落，影响监测精度。

保持通信畅通：设备之间采用无线传输方式，应注意保持监测仪与主机、声光报警器之间的通信畅通，避免障碍物遮挡影响信号传输。

报警即行动：当设备发出声光报警时，应立即采取行动并组织危险区域人员疏散。

电量监测：注意设备电量状态，开机自检及电压低时有声音报警提示。如发现电量不足应及时充电或更换电池。

环境适应性：设备设计可在高温、高湿、强风等恶劣环境下稳定工作，但仍需注意避免设备长时间浸泡在水中或遭受严重冲击。

报警声管理：报警声可开启和关闭，但在救援现场建议保持开启状态以确保及时获知预警信息。

六、维护保养

1.日常清洁

工作结束后，应对设备进行清洁，清除表面的灰尘和污物。保持设备清洁，定期清理灰尘，防止因杂物影响设备精度。清洁时应使用干净柔软的布擦拭，避免使用腐蚀性清洁剂。

2.电池管理

设备内置高容量锂电池，一般工作时间大于12小时，声光报警器待机时间大于65小时。如长期不用，应定期充电以保持电池活性。注意观察电量指示，及时充电。

3.定期检查

定期检查余震监测仪的各个部件，如传感器、数据采集器、电源等，确保连接牢固、线路无损、外观无明显损伤。检查天线等无线通信部件是否完好。如发现问题应及时联系厂家维修。

4.妥善存放

设备应妥善存放于干燥通风的地方，远离高温高湿环境。使用专用防水防震携行箱进行存放和运输。在存放前应彻底清洁设备，并确保电池电量处于适当水平。

七、适用场景

余震监测仪主要适用于以下场景：

倒塌的结构物：监测废墟中残余结构的稳定性

道路交通坍塌：监测坍塌路段周边结构的位移变化

堑壕救援：监测救援坑道及支护系统的安全性

支护系统的移动：监测支撑结构的微小位移

倾斜的建筑物大梁：实时监测大梁下沉或侧移

玻璃门窗：监测破碎风险

危险的建筑结构：火灾、洪水或其他意外事件后的结构安全评估

矿山安全监测：监测岩石应力变化，预测岩石破裂风险

建筑结构安全评估：评估结构的稳定性和安全性
