激光位移监测仪使用指南

一、概述

激光位移监测仪是一种高精度、非接触式的位移与距离测量设备。其工作原理通常基于三角测量法或飞行时间（Time of Flight, ToF）技术——通过发射激光束到被测物体表面，接收反射回来的光信号，根据激光束的传播时间、角度或相位等参数计算出距离值。激光位移传感器内部由处理器单元、回波处理单元、激光发射器、激光接收器等部分组成。

该设备可对被监测物的微小位移进行非接触、高精度监测，具有实时性高、便携性好和操作简单等特点。激光位移监测仪可感知毫米级甚至更精度的位移变化，广泛应用于建筑、桥梁隧道、危楼监测、应急救援施工等场景，尤其适用于坍塌建筑应急救援监测场景。

二、设备组成

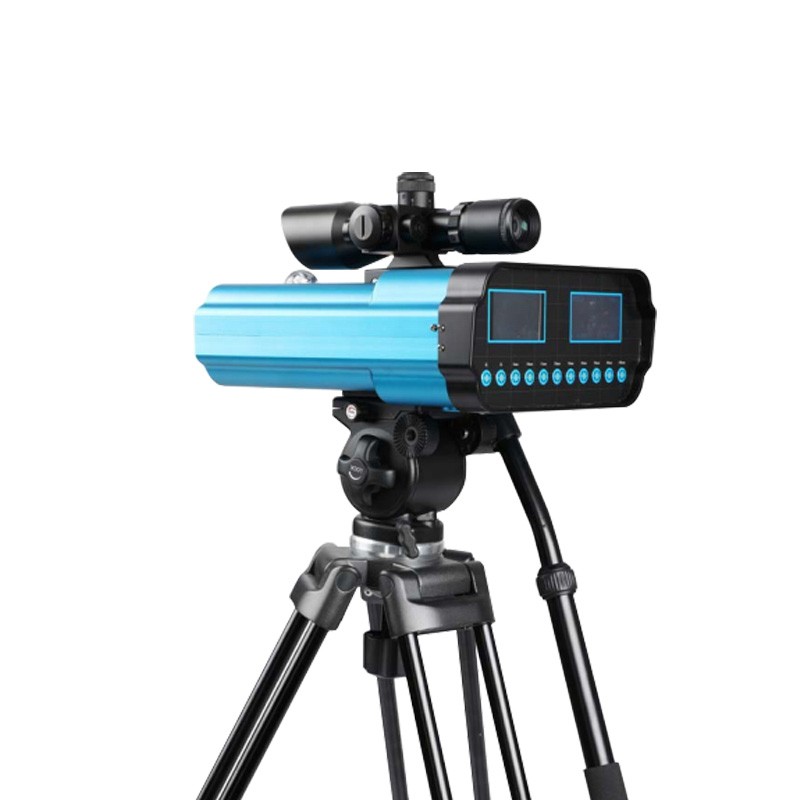

一套标准的激光位移监测仪通常由以下部件组成：

主机：信号处理与控制核心，通常配备显示屏用于显示实时距离、报警阈值、电池电压等信息

激光发射与接收系统：发射激光束并接收反射信号

三脚支架：用于固定设备，确保测量稳定性

手持无线接收器（部分型号）：用于远程设置报警值、接收报警信号

电池及充电器：供电系统

防护安全箱：用于设备运输与存放

部分高端型号还配备摄像机、望远镜等辅助配件。

三、操作前准备

1. 技术参数确认

使用前应确认以下参数是否满足测量需求：

测量范围（如10mm～200mm或更大量程）

分辨率与精度

被测物体材质（金属、塑料、透明体等）

表面状态（镜面、粗糙、黑色吸光等）

环境条件（温度、粉尘、振动、光照）

高反光或透明表面（如玻璃、镜面）可能影响测量，需调整安装角度或使用专用型号。

2. 环境检查

确保使用环境符合设备的工作要求，避免强光直射、灰尘过多或振动较大的地方影响测量精度。

3. 设备检查

检查主机电量是否充足

检查各配件是否完好、连接是否到位

清洁镜头表面，确保光路无遮挡

四、操作步骤

步骤一：安装固定

将主机与三脚支架连接，选择牢固的地面将支架固定好。将传感器稳固安装在所需的测量位置，确保安装牢固，避免后续测量过程中出现晃动影响精度。

安装时应注意：

一般情况下垂直于检测物安装，尽量将检测面位于传感器的检测中心位置附近

使激光光斑清晰落在被测区域中心，避免边缘效应（被测面应大于光斑直径）

使用配套支架固定，避免振动干扰

步骤二：电源线与通讯线连接

电源线连接遵循相应的接线规范（如“棕正蓝负”原则）。根据设备类型连接通讯线（如RS485通讯时连接相应的T/R+和T/R-端子）。按说明书正确连接电源、信号线和屏蔽地。

步骤三：开机

按下电源开关，仪器开机。接通电源后，观察传感器指示灯状态判断设备是否正常：

LASER灯亮：激光正常发射，光学系统工作正常

OUT灯亮：测量值处于设定范围区间内

ZERO灯亮：传感器已完成归零设置

步骤四：参数设置与校准

通过设备控制面板或配套软件设置必要参数：

设置测量模式（位移、厚度、振动等）

选择输出单位（mm、μm）

配置采样频率

启用滤波（平均值、中值滤波）以抑制噪声

进行零点校准——在已知参考位置放置被测物，执行“归零”或“偏移校准”操作。校准过程中需按照说明书的指示进行，确保传感器与数据采集系统的匹配度和稳定性。

步骤五：设置报警阈值

根据监测需求设定报警值。报警值可在一定范围内任意设定（如1mm至2000mm）。设定完成后，当被检测物体发生超过设定值的位移时，主机发出报警信息。

报警设置方式通常包括：

通过主机面板按键直接设置

通过手持无线接收机远程设定

步骤六：开始监测

启动测量后，观察显示屏上的读数或软件界面中的数据变化。设备可实时监测被测物体的位移变化，一旦位移超限即发出声光报警信号。

步骤七：数据记录与分析

完成监测后，保存所得数据以便后续分析。部分型号支持直接在设备上生成报告或将数据导出至外部存储介质。

五、注意事项

激光安全：激光位移监测仪通常为二级激光产品，请避免在暗环境下连续观察激光束，不要使用望远光学系统等光学设备直接观察激光束，绝对不要分解或改造产品。

安装角度：传感器偏移角度需小于±5°，确保测量精度。

避免强光干扰：避免强光直射传感器接收窗口，以免影响测量精度。

轻拿轻放：激光位移监测仪属于高精度仪器，使用中要轻拿轻放，严防摔坏、挤压。

环境适应性：在粉尘、振动较大的环境中使用时需格外注意防护。

反光表面处理：对于透明玻璃、镜面等强反光检测物，需选择正反射原理的检测方式或专用型号。

六、维护保养

1. 日常清洁

定期清理镜头和外壳上的灰尘，使用干净柔软的布轻轻擦拭，避免刮伤光学部件。如果镜头上有污渍难以清除，可使用专用的光学清洁剂配合无绒布小心处理。请勿用手指接触镜片。

2. 连线检查

定期检查所有电缆连接是否牢固，防止因松动导致信号丢失或设备故障。

3. 校准复查

每隔一段时间（具体间隔视使用频率而定）重新校准设备以确保长期使用的精度，参照用户手册执行校准程序。

4. 硬件检查

检查设备是否有物理损坏迹象，如外壳裂缝、密封不良等。如发现问题及时联系厂家维修。

5. 长期存储

若长时间不使用，请妥善存放于干燥通风的地方，远离高温高湿环境。在存放前彻底清洁设备，并取出电池以防漏液损害内部电路。

七、适用场景

激光位移监测仪主要适用于以下场景：

地震/建筑坍塌救援：实时捕捉坍塌建筑、松动墙体的细微位移变化，提前识别大梁下沉、墙体倾倒等隐患

山体滑坡/泥石流监测：大范围监测滑坡体形变趋势，快速捕捉土体位移信号

矿难救援：监测巷道结构稳定性，保障井下救援人员安全

火灾救援：监测燃烧建筑的结构变化，为内攻救援划定安全边界

桥梁隧道监测：结构健康监测与安全性评估

工业自动化：在线检测产品尺寸、形状偏差，自动化装配线上的定位和引导
