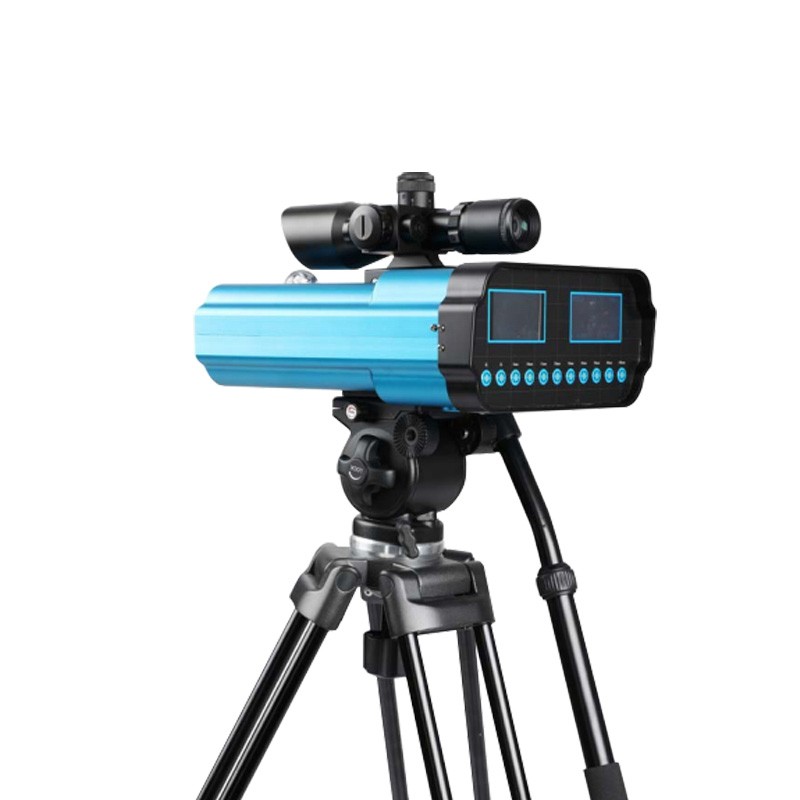

激光位移监测仪校准

1.目的

本规范规定了激光位移监测仪的校准流程与技术要求，确保其位移测量数据的准确性、重复性与稳定性，满足工业检测、结构健康监测及精密制造等领域的计量需求。

2.校准环境要求

温度：20℃±2℃。

相对湿度：30%~70%RH，无凝露。

气压：86kPa~106kPa。

振动：环境振动加速度≤0.05mg（频率10Hz~1000Hz）。

洁净度：无尘环境，避免空气中颗粒物干扰激光光路。

电源：设备额定电压±5%，频率50Hz±1Hz，配置稳压电源。

3.校准前准备

检查设备外观，确保激光发射口、接收镜头无污渍、划痕或物理损伤。

开机预热≥30min，使激光器、传感器及信号处理电路达到热稳定状态。

准备校准器具：

标准量块（精度等级：1级，量程覆盖设备测量范围）；

精密位移台（分辨率≤0.1μm，行程≥设备量程的120%）；

自准直仪（测角精度±0.5″）或多齿分度台；

激光功率计（波长匹配设备激光类型，不确定度≤3%）；

数据采集系统与校准软件。

4.校准项目及方法

4.1激光光轴对准校准

将设备固定于光学平台，通过精密位移台移动标准反射靶。调整设备姿态，使激光光斑中心与反射靶中心重合，偏差≤0.1mm。使用自准直仪监测光轴与位移方向的平行度，角度偏差≤0.01°。

4.2零点校准

将精密位移台归零，使标准反射靶位于设备标称零位。连续测量10次，取平均值作为零点示值。零点误差应≤±0.5μm。若存在偏差，通过设备内置软件或机械调节机构修正零点偏移。

4.3示值误差校准

在设备全量程范围内均匀选取不少于10个校准点（含起点、终点及中间点）。每个校准点重复测量5次，按公式计算示值误差：

示值误差=Li−Ls

式中：Li为第i点测量平均值，Ls为标准量块实际值。

要求：满量程≤100mm时，示值误差≤±(1μm+0.01%FS)；满量程>100mm时，示值误差≤±(2μm+0.02%FS)。

4.4回程误差校准

选择量程的20%、50%、80%三个校准点。先正向趋近目标位置，记录测量值；再反向趋近同一位置，记录测量值。回程误差为同一位置正反向测量值的差值绝对值，应≤±0.5μm。

4.5重复性校准

在量程中点位置，连续测量10次，按贝塞尔公式计算实验标准偏差s：

s=n−1∑i=1n(xi−xˉ)2

式中：xi为第i次测量值，xˉ为测量平均值，n=10。

要求重复性s≤±0.3μm。

4.6线性度校准

基于示值误差校准数据，采用最小二乘法拟合测量值与标准值的线性关系，计算线性度误差：

线性度=FSmax∣L测−L拟∣×100%

式中：L测为测量值，L拟为拟合值，FS为满量程。

要求线性度≤±0.02%FS。

4.7温度漂移校准

将设备置于恒温箱中，在10℃~40℃范围内每变化5℃稳定30min后，测量量程中点位置。温度漂移系数按公式计算：

α=(T2−T1)⋅FSLT2−LT1×100%/\℃

式中：LT1、LT2分别为温度T1、T2下的测量值。

要求温度漂移系数≤±0.005%FS/℃。

4.8激光功率稳定性校准

使用激光功率计连续监测设备输出激光功率30min，采样间隔1min。功率波动按公式计算：

波动=PavgPmax−Pmin×100%

式中：Pmax、Pmin为最大、最小功率，Pavg为平均功率。

要求功率波动≤±2%。

5.校准结果处理

所有校准数据记录于《激光位移监测仪校准记录表》，包含设备型号、编号、校准日期、环境条件、各项目实测值及不确定度分析。

校准合格后出具校准证书，注明有效期（通常为12个月）。

不合格项需明确偏差范围，维修或调整后重新校准。

6.校准周期

常规工业环境下每12个月校准一次。若设备用于高精度计量场景（如半导体制造）、经历剧烈振动或温度变化超过±10℃/h，应缩短校准周期至6个月。

7.引用标准

JJG966-2010《激光位移传感器校准规范》

GB/T13962-2009《几何量测量器具术语》

ISO9283:1998《工业机器人性能规范及其试验方法》

GB7247.1-2012《激光产品的安全第1部分：设备分类、要求》

附录：校准记录表模板（含设备信息、校准数据、不确定度评定栏）

注意事项：

校准过程中严禁直视激光光束，操作人员需佩戴对应波长的激光防护眼镜。

反射靶表面应平整、清洁，反射率符合设备技术要求。

校准后需对激光发射口进行防尘保护，避免污染影响测量精度。
