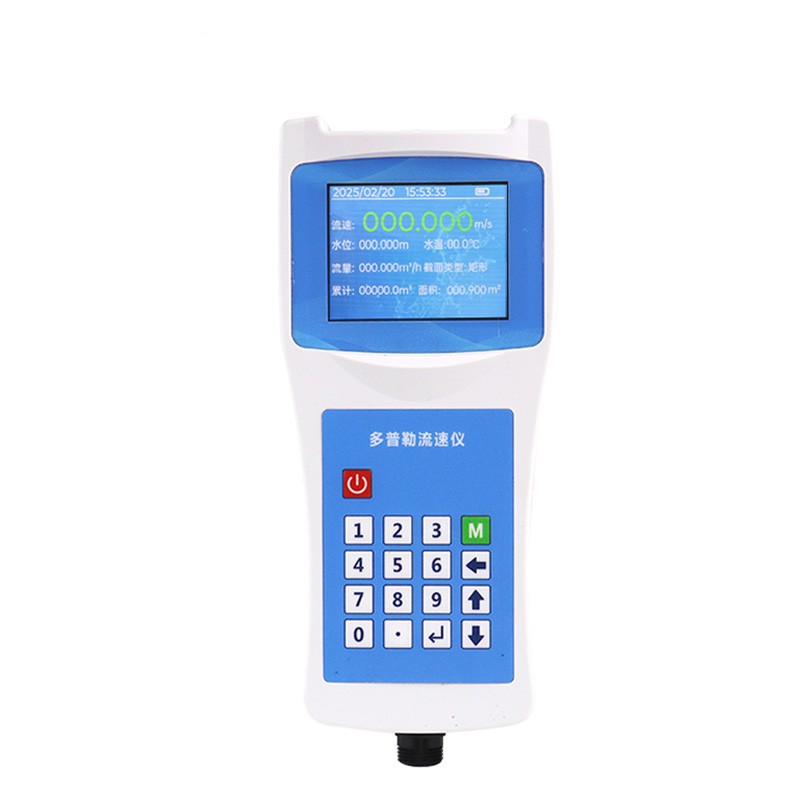

多普勒流速流量仪校准
1.概述
多普勒流速流量仪校准是指在已知标准流速场或标准流量条件下，对仪器换能器发射/接收性能、信号处理算法及流量积分模型进行比对验证与参数修正的过程。该仪器基于多普勒频移原理测量水中散射体（如悬浮颗粒、气泡）的运动速度，进而计算流速与流量。校准旨在消除换能器声学中心偏差、声速变化、安装倾斜及渠道/管道断面参数误差对测量结果的影响，确保明渠、管道等水体的在线流量监测数据准确可靠。校准分为实验室标定与现场比测两个阶段。
2.校准依据与准备
2.1校准依据
校准工作需遵循国家及行业现行标准，主要包括：
《超声多普勒流速仪》（GB/T24558-2009）
《明渠流速仪法流量在线监测系统技术要求》（T/CWEC19-2021）
《液体流量计检定规程》（JJG646-2006）
《声学多普勒流量测验规范》（SL/T537-2011）
《水位测量仪器》（GB/T11828系列）
2.2校准准备
设备检查：检查换能器表面是否有附着物、气泡或物理损伤；检查线缆屏蔽层是否完好；确认仪器密封性能符合水下工作环境要求（通常不低于IP68）。
标准器准备：
实验室：采用标准流速标定槽（如拖车式标定池）或标准电磁/超声波流量标准装置，其不确定度应优于被校仪器的1/3。
现场：采用经检定合格的便携式ADCP（声学多普勒剖面仪）、标准文丘里槽、巴歇尔槽或容积法/计时器法标定装置。
环境确认：
实验室：水温控制在（20±2）℃，水体含盐度（电导率）恒定，无明显气泡干扰。
现场：选择水流平稳、断面规则、无严重漩涡或回流的直管段（长度不小于10倍管径或30倍渠宽）；避开强电磁干扰源。
参数设置：记录并确认仪器的换能器频率、波束夹角、测量单元（Cell）大小、盲区设置、声速模式（手动/自动）及被测断面的几何尺寸参数。
3.主要校准内容
3.1流速测量精度校准
实验室方法：将仪器固定于标定槽拖车上。在不同牵引速度下（覆盖仪器量程的10%、20%、40%、60%、80%、100%），同步记录拖车标准速度与仪器输出流速。计算相对示值误差：δ=(V仪-V标)/V标×100%。要求流速测量误差不超过±1.0%或±0.01m/s（取大值）。
现场方法：在监测断面布设便携式ADCP进行同步走航测验。选取不少于10组有效同步数据，建立监测仪与ADCP流速数据的线性回归关系，相关系数R²应大于0.98。
3.2声速校准
声速受水温、盐度和压力影响。校准时需测量现场水温，若仪器设为自动声速，需比对仪器内置传感器读数与标准温度计的读数，偏差应小于±0.5℃。若采用手动输入声速模式，需根据实测水温查表计算标准声速，并输入仪器。声速误差1‰将导致流速测量产生同等比例的误差。
3.3流量积分模型校准
流量计算依赖于流速分布与断面面积的乘积。
断面参数核查：使用全站仪或测距仪精确测量渠道/管道的几何尺寸（宽度、深度、坡度），修正仪器内部存储的断面参数。
水位耦合校准：若仪器非内置压力式水位计，需外接水位传感器。按《水位测量仪器》规范校准水位计，确保水位数据误差小于±1cm，因为水位误差直接导致断面面积计算错误。
系数K值修正：通过现场标准流量（Q标）与仪器输出流量（Q仪）的比值，计算流量修正系数K（K=Q标/Q仪）。将K值录入仪器固件或上位机软件，修正系统偏差。
3.4零点漂移与启动流速校准
在无水状态下或静水环境中，连续观测仪器输出值1小时。确认流速读数稳定在零附近，最大漂移量不应超过仪器分辨力（通常为±0.001m/s）。测定仪器的启动流速（能检测到的最小流速），确保其在低流速监测场景（如生态基流监测）中的适用性。
3.5安装角度与位置验证
检查换能器安装是否牢固，波束指向是否与水流方向一致。使用倾角仪测量换能器的水平与垂直安装角，若存在偏角θ，需确认仪器软件中是否进行了余弦补偿（V真=V测×cosθ）。偏角误差1°，将引起约0.015%的流速误差。
4.校准流程
预处理：清洁换能器表面，检查电缆。实验室校准前，将仪器在水中浸泡至少30分钟以消除气泡。
静态零点检查：在静水中记录初始读数，必要时进行软件清零。
实验室标定：在标定槽中，按递增和递减方向分别进行全量程多点流速测试。绘制流速校准曲线，计算线性度与重复性。
现场安装：将仪器安装在预定位置，确保探头完全浸入水中且不受水流冲击晃动。
同步比测：在典型流量工况下（低、中、高水位），利用标准槽法或ADCP法进行不少于3次同步流量比测。
参数调整：根据比测结果，调整流量修正系数K值、声速参数或断面参数。
稳定性考核：校准完成后，连续运行24小时，观察数据波动情况。
报告签发：出具校准证书，明确流速误差、流量误差、修正系数及下次校准日期。
5.校准周期与维护
实验室校准：新设备投入使用前必须校准。固定安装在线式设备每12个月进行一次实验室全面校准；便携式设备每6个月校准一次。
现场比测：每季度一次。在大流量过程（如洪水、放水或排污峰值）前后必须进行比测。
日常维护：每周检查数据连续性；每月清洁换能器表面生物附着物；检查电池电压及通信状态。若数据出现持续异常或监测环境（如断面冲淤）发生改变，应立即重新校准。
6.质量保障
校准人员须持有水文水资源调查评价或计量检定相关资格证书。实验室标准装置需定期溯源。现场比测时，标准流量装置的检定证书必须在有效期内。建立校准档案，记录每次校准的环境参数（水温、浊度、水位）、原始数据及处理结果。对于贸易结算、排污许可等关键监测点，应采用盲样考核或第三方比对的方式验证校准结果的有效性。
