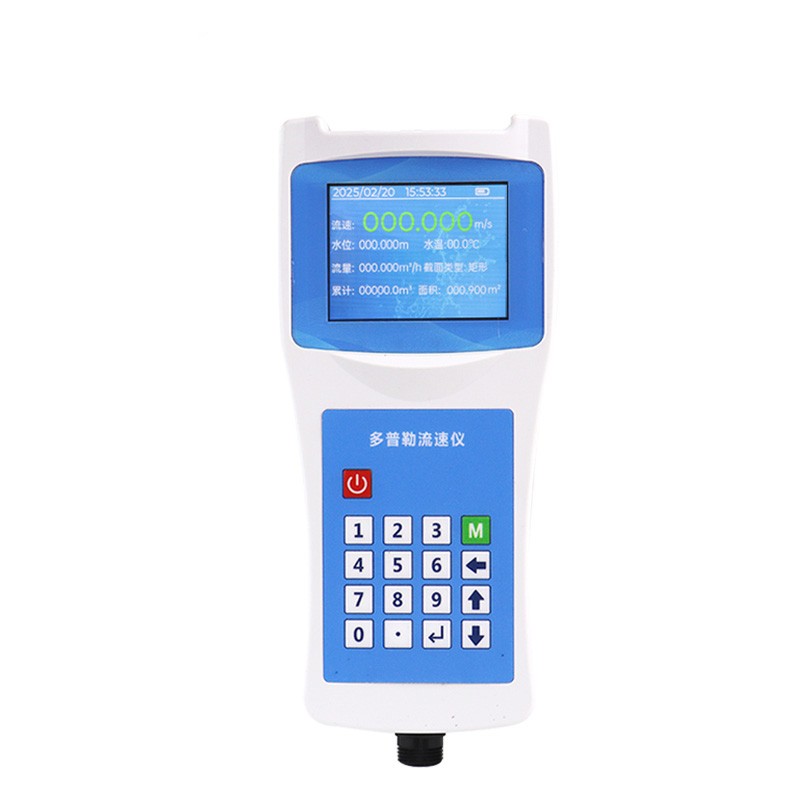

超声波多普勒流速仪校准

1. 概述

超声波多普勒流速仪是利用多普勒频移效应测量流体流速的仪器，广泛应用于明渠测流、管道监测及水文应急监测。为保证测量数据的量值准确与溯源性，需依据国家计量技术规范对相关计量性能进行定期校准。本文件规定了超声波多普勒流速仪校准的技术条件、操作流程及结果判定方法，适用于单点式及剖面式（ADCP）超声波多普勒流速仪的校准。

2. 校准前准备

2.1 环境条件

校准应在标准水槽或专用校准设施内进行。水槽内水流应平稳，无气泡、漩涡及明显紊动。环境温度控制在10℃~30℃，水温变化每小时不超过±0.5℃。环境应无强电磁干扰，避免超声波设备以外的声源干扰。

2.2 标准器与设备

标准流速场：标准直线水槽或环形水槽，流速均匀区长度不小于水面宽度的10倍，流速稳定性优于±0.5%。

标准测速装置：经检定的标准流速仪（如旋桨式流速仪）、激光多普勒测速仪（LDV）或粒子图像测速系统（PIV），其扩展不确定度（ k =  2）应优于被校仪器最大允许误差的1/3。

声学标准器：标准反射靶、声速测定仪。

辅助设备：高精度温度计（分度值0.01℃）、浊度计、钢卷尺、水平仪、便携式计算机及仪器配套软件。

2.3 仪器检查

外观检查：检查换能器表面无划痕、无附着物；电缆无破损；接插件连接牢固。

功能检查：通电后仪器自检正常，软件能正确识别换能器频率，信号强度指示正常。

参数设置：确认仪器工作频率、发射功率、采样频率、测量单元（Cell）大小及盲区设置符合校准要求。

3. 校准项目与操作流程

3.1 声速校准

声速是多普勒频移计算的关键参数。使用声速测定仪测量水槽中实际水温下的声速值，并与仪器内部根据水温自动计算的声速值进行比对。若偏差超过±1.0m/s，应手动输入实测声速值进行修正。

3.2 零点校准

在静水条件下（流速为零），将换能器完全浸入水中，启动仪器进行测量，持续时间不少于60s。记录仪器输出的流速值，该值即为零点漂移。对于单点式流速仪，零点漂移绝对值应不超过±0.01m/s。若存在偏差，通过软件进行零点补偿。

3.3 示值误差校准

采用标准流速比对法：

安装：将换能器固定在支架上，使其声束发射方向与水流方向夹角符合设计要求（通常为45°或60°）。换能器表面应平行于水流方向，避免水流直接冲击。测量单元（Cell）应设置在水槽流速均匀区内。

流速点选取：在仪器量程范围内选取至少5个校准点（如0.1m/s、0.3m/s、0.5m/s、1.0m/s、1.5m/s）。

测量：启动水槽至设定流速，待流场稳定后，同步启动标准测速装置与被校仪器。每个流速点测量时间不少于60s，采样频率按仪器说明书设置。

数据记录：记录标准流速值及被校仪器在各测量单元的平均流速值。

夹角修正：若实际安装角度与设定角度不符，需根据公式  v =  v m / cos θ（ θ为声束与水流方向的夹角）对测量值进行修正。

3.4 线性度校准

在流速量程范围内均匀分布不少于10个校准点，测量各点对应的仪器输出流速。绘制标准流速与仪器示值的散点图，进行线性回归分析。线性相关系数应不小于0.999。

3.5 重复性校准

在常用流速点（如0.5m/s）处，连续进行6次独立测量。计算6次测量值的算术平均值及相对标准差（RSD）。重复性限应不超过仪器最大允许误差的1/2。

3.6 剖面测量一致性校准（适用于ADCP）

对于多点剖面式流速仪，选取3个不同水深层面，分别比对各层流速与标准流速。各层测量值与标准值的偏差应符合示值误差要求，且各层间流速分布趋势应与理论流速分布一致。

3.7 信号处理参数校准

检查仪器在不同门限电压、不同信噪比（SNR）设置下的测量稳定性。调整相关参数，确保在低含沙量或低流速条件下，仪器仍能输出稳定的流速数据。

4. 数据处理与结果判定

4.1 计算公式

示值误差： Δv =   v ˉ i  −  v s

式中， v ˉ i 为被校仪器多次测量的平均流速值， v s 为标准流速值。

相对误差： E r  =    v s    Δv   ×  100%。

扩展不确定度：依据JJF 1059.1-2012评定，通常要求 U rel  ≤  3%（ k =  2）。

线性度：以线性回归方程的残差最大值作为线性度指标。

4.2 技术指标要求

依据JJG 1030-2007《超声流量计检定规程》及SL/T 186-2023《超声波多普勒流速仪》：

示值误差：不超过±0.5cm/s（流速<0.3m/s时）或±1.5%读数（流速≥0.3m/s时）。

重复性：相对标准差 RSD ≤  1.5%。

线性度：相关系数 ∣r∣ ≥  0.999。

零点稳定性：静态下示值波动不超过±0.01m/s。

4.3 结果判定

若所有校准点的示值误差均在允许范围内，且线性度、重复性符合要求，判定校准合格。若存在不合格项，需检查换能器灵敏度、信号处理能力或重新进行参数配置后复校。

5. 校准周期与记录

校准周期：建议每12个月校准一次。若仪器用于高含沙量、高流速或频繁移动的场合，周期缩短至6个月。

校准记录：记录应包含仪器型号、编号、换能器频率、校准日期、水温、声速、各校准点的标准值、仪器示值、修正值、不确定度及校准员签名。记录保存期限不少于3年。

6. 注意事项

校准前需彻底清洁换能器表面，去除油污和生物膜，确保声耦合良好。

水槽中不得含有大量气泡，必要时可通过消气装置处理。

校准过程中，换能器电缆不得抖动，避免引入额外的多普勒频移。

对于剖面式流速仪，需注意流速剖面的边界效应，剔除受水槽底部或顶部影响的无效数据层。

校准结束后，应用清水冲洗换能器，擦干后存放于干燥环境中。
