降雨量观测仪使用指南

一、概述

降雨量观测仪是用于测量一定时段内某地区降水量的专业仪器，广泛应用于气象预报、防汛抗旱、水文水资源监测、农业灌溉管理、城市排水系统监控以及地质灾害预警等领域。

雨量站的测报方式分为人工测报和自动测报两种。人工测报按报汛任务要求根据不同量级和不同时段进行测报；自动测报可随降水实时上报，也可按要求分时段编报降水量。本指南旨在为用户提供降雨量观测仪从安装到日常使用的通用操作指导。

二、常见类型与工作原理

降雨量观测仪按工作原理主要分为以下几种类型。

翻斗式雨量计是目前应用最广泛的自动雨量观测仪器。其核心部件是一个由两个对称斗室组成的翻斗机构，雨水经承雨口进入漏斗后流入翻斗一侧的斗室。当斗室内雨水累积达到预设感量时，翻斗失去平衡而翻转。每翻转一次，翻斗上的磁钢触发干簧管产生一个脉冲信号，通过记录脉冲累计次数即可计算出总降雨量。该类型结构简单、功耗低、稳定性好。

称重式雨量计通过称量承雨容器中降水重量的方式测量降水量，可同时测量液态降水和固态降水，适用于四季分明、降雪较多的地区。

虹吸式雨量计采用浮子式传感器和机械传动，通过图形记录雨量。雨水流入浮子室后浮子上升，带动自记笔上抬，在自记纸上绘出降水量曲线；当水位达到虹吸管顶部时自动排水完成一次虹吸。

压电式雨量计采用压电陶瓷技术，根据雨滴滴打传感器表面所产生的冲击力进行识别和测量，无机械翻斗、无集水桶等可动部件，具有自清洁功能。

三、系统组成

一套完整的降雨量观测系统通常包括以下部分：

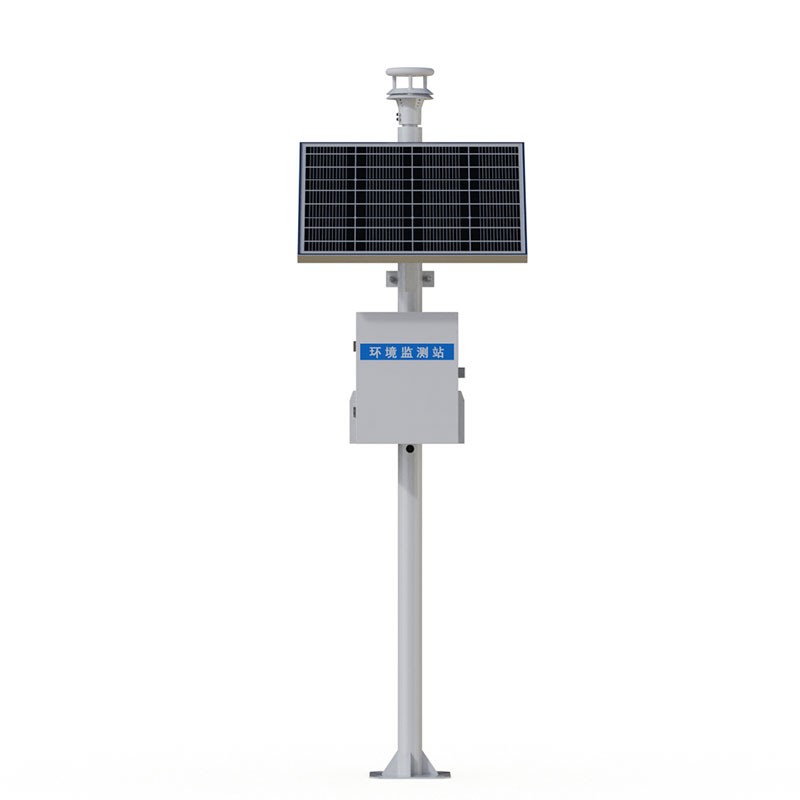

雨量传感器用于将降雨量转换为电信号。数据采集器记录信号并转换为降雨量数值，具备数据存储功能。通信模块实现数据远程传输，可采用多种无线通信方式。供电系统包括太阳能电池板、蓄电池或市电适配器。安装附件包含承雨口固定件、水平调整装置、立杆支架等。数据平台设于云端或本地监测中心，用于数据接收、显示和分析。

四、安装方法

安装位置选择

正确的安装位置直接关系到数据的代表性和准确性，应遵循以下原则。

安装地点应空旷平坦，周围无高大建筑物、树木等遮挡物，障碍物距离应大于其自身高度的两倍以上，周围一定范围内不应有高于仪器承雨口的遮挡物。同时应避开强风区，避免安装在屋顶边缘、风口或峡谷地带，防止风力影响雨滴垂直下落轨迹。还应远离低洼积水区，选择地势较高、排水顺畅的位置。此外要避开振动源和干扰源，远离公路、大型机械、变电站、高压线等。对于需要远程通信的设备，应确保安装位置处于通信信号覆盖范围内。

安装步骤

安装前应对传感器进行全面检查。检查外壳是否完好，无破损或变形；确认翻斗组件活动自如，无卡滞、无异物堵塞；检查承水口及过滤网是否清洁；检查信号线缆和接头是否完好。

基础施工与固定环节，将传感器底座牢固地安装在混凝土基座或专用支架上。如在水泥平台上安装，可按底座固定脚位打孔并用膨胀螺丝固定。安装高度一般为地面以上一定距离。

调整水平时使用水平尺校准，保证传感器整体处于水平状态，这是保证测量精度的关键。水平允许偏差在指定范围内。部分现代化设备内置自动水平校准系统，启动后可自动完成水平定位。

连接线路时，将传感器信号输出线连接到数据采集器对应的输入端口，注意正负极正确接法，做好电缆防水处理。电缆应走电缆沟，避免架空，以防雷击。

接地与防雷方面，按照规范做好设备接地，安装避雷针或浪涌保护器。

安装后测试

安装完毕后，用清水徐徐注入承水口，观察翻斗翻动过程及信号输出是否正常。注入定量水后，如无异常且数据与注入水量相符，说明仪器正常。

五、操作方法

开机与参数设置

打开电源开关，设备进入正常工作状态。对于自动观测设备，需在数据采集器或配套软件中设置记录启动时间、记录周期等参数。

数据观测与记录

人工观测按报汛任务要求根据不同量级和不同时段进行测报。自动观测可随降水实时上报，也可按要求分时段编报降水量。可通过配套移动终端或云平台查看实时数据和历史记录。

虹吸式雨量计特别操作

使用前应对零点和虹吸点进行检查，均匀地向盛水器倒水，检查虹吸终止后笔尖位置是否恰在自记纸零线上。换纸时应将笔尖调至零线位置。

六、日常维护

定期清洁

雨量计应有专人定期清理承水口，防止尘土、树叶、杂草、昆虫等堵塞进水口。应定期检查传感器，如有堵塞要及时清除或冲洗。雨季前后应重点清理。

部件检查

检查翻斗灵活性，确保翻斗转动顺畅，无摩擦或卡顿。定期用水平尺检查传感器是否保持水平。对于虹吸式，确保虹吸管与浮子室连接紧密，不可漏水漏气。

冬季防护

在结冰季节，可加装防冻罩或加热装置，防止翻斗冻结。称重式雨量计遇强降水过程应及时检查，避免盛水桶内降水溢出。

数据监控

通过数据采集系统实时监控雨量数据，发现异常及时排查。记录不正常时要及时查找原因、排除故障。

七、常见故障与排除

无信号输出

可能原因包括电路故障、干簧管损坏、翻斗机械故障不能翻转、磁钢失磁、干簧管与磁钢距离不合适等。处理方法为检查电路连接，测试干簧管是否正常，检查翻斗是否卡滞，调整磁钢与干簧管间距。

数据异常

可能原因包括翻斗不平衡、运行状态不稳定、干簧管故障等。处理方法为检查翻斗平衡状态，进行精度校准。

虹吸异常

对于虹吸式，可能原因有水流斜冲进水管口形成漩涡卷入气泡、虹吸管堵塞或漏气。处理方法为调整承水器下端口与进水管口位置，检查虹吸管密封性。

八、注意事项

雨量计各零部件装配应正确，不得有松脱、变形等缺陷。使用过程中注意防碰撞，保持器身稳定、承雨口水平。仪器应轻拿轻放，不得摔落或重压。翻斗式雨量计的倾倒角度固定器高度与测量精确度密切相关，如误差变大应送实验室校正。运输过程中应妥善固定翻斗等可动部件，避免因震动损伤。对于遥测设备，定期检查通信状态和供电系统。

通过规范的安装、正确的操作和定期的维护保养，降雨量观测仪可长期稳定运行，为气象观测、水文监测、农业生产和防灾减灾提供准确可靠的降水数据。
