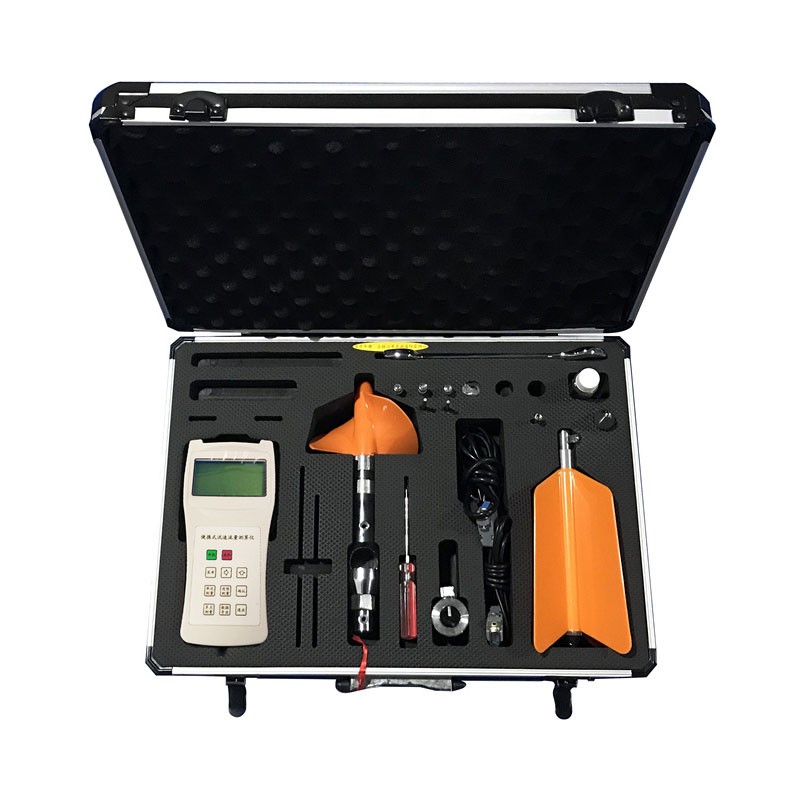

LS1206B型旋桨式流速仪校准

LS1206B型旋桨式流速仪校准的目的是核准仪器常数a与旋桨水力螺距b，消除旋桨磨损、支承摩擦、信号传输偏差等因素引起的系统误差，使流速计算公式的输出值符合计量规范要求，为水文测验、灌区测流、河道流量监测等提供可靠数据。

一、校准依据与技术参数

校准工作应遵循《转子式流速仪》（GB/T11826）、《直线明槽中的转子式流速仪检定/校准方法》（GB/T21699）、《水文缆道测验规范》（SL443）及JJF校准证书相关技术要求。

LS1206B型旋桨式流速仪主要技术参数如下：

旋桨回转直径：Φ60mm或Φ70mm，依生产厂家版本不同而异

旋桨水力螺距b：120mm（理论值）

起转速度v₀：≤0.05m/s～0.06m/s

临界速度vₖ：约0.13m/s，以实际检定值为准

测速范围：0.05m/s～7m/s

输出信号：磁激式开关接点通断，每转2个信号

允许误差：v≥vₖ时全线相对均方差|m|≤1.5%，v<vₖ时相对误差|δ|≤5%

工作环境：水温0℃～40℃，悬移质含沙量≤20kg/m³

二、校准前准备

1.资料与器具准备

调取仪器出厂编号、上次检定证书及a、b系数，准备经法定计量机构检定的标准流速发生装置（直线明槽及检定车）、高精度计时器、计数器、温度计、水准仪等。标准装置的流速不确定度应优于被校仪器的允许误差。

2.外观与功能性检查

检查旋桨有无变形、裂纹或磨损，旋转部件转动是否灵活，干簧管信号输出是否正常。手动拨转旋桨应无卡顿、无急停；对准旋桨轻吹，旋桨应能起转；连接计数器后，旋桨转动应产生稳定、均匀的脉冲信号。

3.安装状态确认

将流速仪安装于检定车或标准支架上，保证旋桨轴线与水流方向一致，尾翼定向正常，信号线缆连接可靠，记录安装方位与入水深度。

三、校准核心流程

1.标准水槽多点率定

在标准直线明槽内选取不少于6个均匀分布的流速点，覆盖仪器测量范围的20%～100%，其中应包含低流速点（v<vₖ）和中高流速点（v≥vₖ）。每个流速点稳定运行后，按公式记录测速历时T内计数器接收的总信号数N：

n=N/(2T)

式中，n为旋桨回转率，单位为r/s；N为总信号数；系数2表示旋桨每转产生2个信号。

2.检定公式拟合

采用最小二乘法对各流速点的标准流速vₛ与旋桨回转率n进行线性拟合，得到校准公式：

v=b·n+a

式中，v为时段平均流速，单位为m/s；b为水力螺距，单位为m；a为仪器常数，单位为m/s。拟合相关系数应满足规范要求，一般不低于0.999。

3.示值误差计算

各校准点的示值误差按下列公式计算：

Eᵢ=(vᵢ-vₛᵢ)/vₛᵢ×100%

式中，Eᵢ为第i点相对误差；vᵢ为仪器示值流速；vₛᵢ为标准流速。低流速段（v<vₖ）以相对误差判定，中高流速段（v≥vₖ）以全线相对均方差判定。

4.重复性验证

在常用流速区间内选取一个中间点，重复测试不少于6次，计算相对标准偏差。重复性误差一般不应超过±1.0%。

四、数据处理与结果判定

校准数据处理应按JJF1059.1要求进行不确定度评定，原始数据可采用格拉布斯准则剔除粗大误差。

结果判定指标：

低流速段（v<vₖ）：相对误差|δ|≤5%

中高流速段（v≥vₖ）：全线相对均方差|m|≤1.5%

重复性：相对标准偏差≤1.0%

拟合相关系数：不小于0.999

所有指标均符合要求时，判定校准合格，出具校准证书并给出新的a、b系数；任一指标超差，应检查旋桨磨损、轴承摩擦力、信号装置及安装状态，维修后重新校准。

五、校准周期与维护要求

LS1206B型旋桨式流速仪的a、b系数稳定有效期一般为12个月。满足下列条件之一时应立即送检定机构重新校准：

正常使用满12个月

累计工作时间达到300h

经历高含沙水流、强烈撞击或跌落

更换旋桨、轴承、干簧管等核心部件

现场比测误差持续超出允许范围

日常维护中，每次使用后应用清水冲洗旋桨及轴承部位，清除泥沙与附着物，禁止用硬物拨动旋桨；长期存放前应润滑轴承并按说明书要求保管，贮存环境温度为-25℃～55℃，湿度≤90%。

通过上述校准流程，可使LS1206B型旋桨式流速仪的流速计算公式保持有效，确保测流数据满足水文测验规范的精度要求。
