高精度多功能超声波测深仪使用指南

一、产品概述

高精度多功能超声波测深仪是一种利用超声波在水中的传播与反射特性来测量水体深度的便携式设备。该仪器通过换能器向水底发射超声波脉冲，声波遇到水底后反射回换能器，主机根据声波发射与接收的时间差，结合声波在水中的传播速度，自动计算并显示当前水深。

该设备具有测量精确、功耗低、可靠性高、使用方便、操作简单、测量速度快、携带方便等优点。仪器可在静水中测深，也可在具有一定速度的水中测深（水流速度≤5m/秒），是水文测验、水电厂库区、湖泊、河道勘测和环境水域监测的理想水深测量仪器。

高精度多功能超声波测深仪广泛应用于水文监测、航道维护、水库管理、水产养殖、水下工程等领域。在河道、湖泊的固定监测站点用于长期监测水深变化；在航道维护中用于测量航道水深，判断是否存在浅滩、淤积；在水产养殖中用于监测养殖池、鱼塘的水深，辅助调控水位。

二、工作原理

超声波测深仪的工作原理基于超声波能在均匀介质中匀速直线传播、遇不同介质面产生反射的原理。超声波测深仪以水体为超声波媒介，测深时将超声波换能器放置于水下一定位置。换能器（即探头）向水底发射高频超声波脉冲，声波在水中以约1500米/秒的速度传播。当声波遇到水底或障碍物时发生反射，部分能量返回并被换能器接收为回波信号。

换能器到水底的深度可根据超声波在水中的传播速度和超声波信号发射出去到接收回来的时间间隔计算出来。仪器利用超声波在水中的固定声速VC和超声波发射到接收的时间T，自动换算出水深H。

计算公式为：H = VC × T / 2

其中H为水深，VC为超声波在水中的声速，T为超声波从发射到接收的时间间隔。由于超声波需要完成“发射-反射-接收”的往返行程，因此需将总时间除以2。

超声波声速C与温度有关，因此在实际测量中需根据水温、盐度等参数校正声速以提高精度。高精度多功能超声波测深仪内置温度传感器，可自动测量水温并进行声速补偿。

三、设备组成

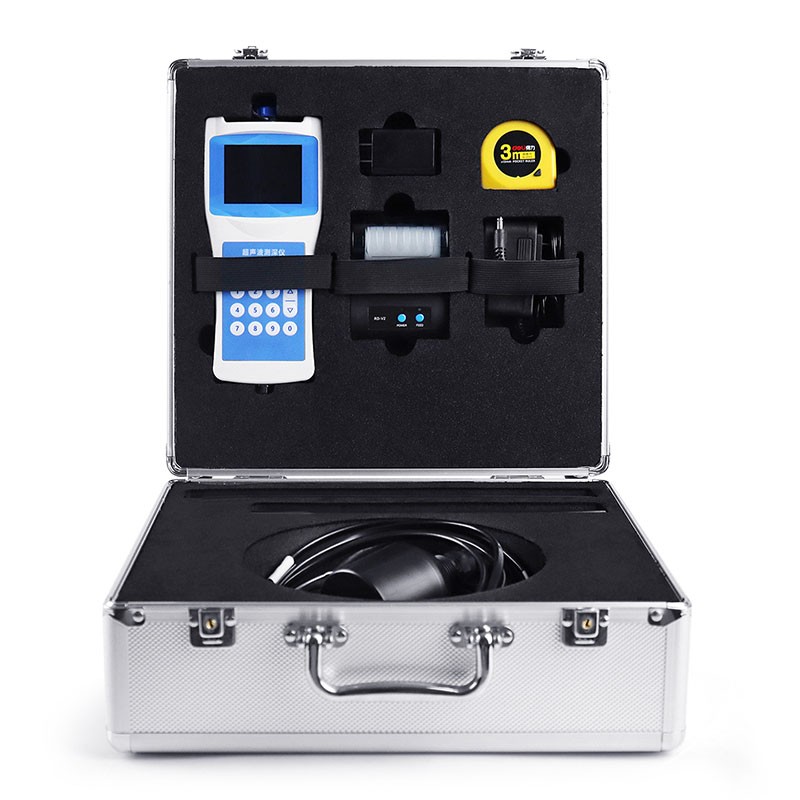

一套完整的高精度多功能超声波测深仪通常包括以下部分：

主机：设备的控制与显示核心，内部集成信号发射电路、接收处理电路、微处理器和数据显示屏幕。主机通常配备高亮彩色液晶屏，可实时显示水深、水温、声速及回波波形等数据。主机外壳多采用ABS工程塑料材质。

换能器：又称探头或传感器，用于完成电声转换，即发射超声波脉冲并接收水底回波信号。换能器材质通常采用耐腐蚀、抗老化的专用材料（如304不锈钢），具备良好的密封防水性能（防护等级IP68）。

电源系统：为主机供电，通常采用大容量可充电锂电池（如7.4V 2500mAh锂电池），可支持长时间连续测量。

连接电缆：用于连接主机与换能器，传输发射信号和接收信号，电缆线通常为10米。

测量杆：用于固定换能器并将探头延伸至水面以下指定深度，材质通常为轻质高强度铝合金或不锈钢。

数据存储与传输模块：用于存储测量数据并通过USB接口或蓝牙等方式导出至电脑或移动终端。部分型号还配备北斗/GPS双模定位功能，实时显示经纬度及地面速度。

便携箱与附件：用于设备收纳和携带，附件通常包括充电器、备用电池、数据线、使用说明书及维护工具等。

四、技术参数

高精度多功能超声波测深仪的典型技术参数如下：

参数	典型值
测量原理	超声波测距法（回声测深）
量程范围	0～150米（部分型号可达600米）
盲区	≤0.5米（部分型号最小可达0.15米）
最小显示分辨率	0.1mm～1mm（可设置）
精度	±0.5%×量程（部分型号精度±0.1%±1cm）
工作频率	200～2000KHz自动调整
显示	中文LCD全彩屏/高亮屏
数据输出	RS485/Modbus、USB、蓝牙
防护等级	IP68（换能器）
工作温度	-20℃～+60℃
供电方式	内置锂电池（7.4V）/外接电源9-36V DC

五、操作指南

5.1 测量前准备

1. 设备检查

使用前需对设备进行全面检查：

检查设备完整性：确认主机、超声波换能器、连接线及附件等部件完好无损，特别是超声波换能器（探头）是否有裂痕、损坏或堵塞。

检查电源：确保电池电量充足。部分设备可能已内置电池，需按说明书要求确认电量状态。

检查连接：确保超声波换能器与主机正确连接，所有电线和接口连接牢固，无磨损或接触不良。

检查换能器表面：确保换能器发射面清洁，无污垢、藻类附着。

2. 参数设置

测量前应根据现场条件正确设置以下参数：

声速设置：声波在水中的传播速度受水温、盐度和水深影响。可手动输入当地水温，仪器自动计算对应声速值。多数仪器内置温度传感器，可自动测量水温并进行声速补偿。部分型号支持声速校正（根据水温、盐度调整声速值）。

测量单位：根据使用习惯选择米或英尺作为深度显示单位。部分型号可通过机身内部的单位转换开关进行切换。

量程选择：根据预估水深设定合适的测量量程。量程过小可能导致深水区无法测得数据，量程过大可能影响浅水区的测量精度。

增益调节：根据水体浑浊度和底质情况调节接收信号放大倍数，确保回波信号清晰可辨。

3. 环境评估

测量前应对现场环境进行评估：

选择水面相对平静、水流缓慢的地点进行测量，以减少外界干扰。

了解水域的温度、盐度、浑浊度等情况，这些因素会影响声波传播速度。

确认测量区域无强电磁干扰源，以免影响设备正常工作。

选择便于操作人员安全作业的位置。

5.2 操作步骤

步骤1：开机与自检

将换能器通过连接电缆与主机对应接口连接牢固。按下电源键启动仪器，主机进行系统自检。部分设备开机后需要预通电5分钟以上以确保测量精度。自检完成后，仪器进入测量主界面。检查屏幕显示有无异常报警标识，如电量不足、信号异常等。

步骤2：换能器安装与入水

将换能器固定在测量杆下端，确保连接牢固、不松动。安装时需保证传感器探头与水面保持垂直。换能器发射面应垂直朝向水底，倾斜角度不宜过大，以免回波信号衰减导致测量失败。

将换能器缓慢浸入水中。换能器应全部没入水中，确保工作面没有气泡附着。换能器应稳固且与水面接触良好，不良的安装可能导致测量误差或设备损坏。

在静水测量时，手持或简单固定即可。在流动水体（如河流）中测量时，建议使用固定杆紧固换能器，并为其加装导流体以减少湍流噪声影响。在流速较小或船与水体之间相对运动速度小于1米/秒时，也可以不使用导流体。换能器安装位置需保证探头与池底之间无其他固体遮挡，否则会产生干扰信号。

步骤3：开始测量

按下测量键，设备将开始发射超声波并接收回波。高亮屏自动调节背光强度，即使在烈日或阴雨环境下，水深、水温、电池电量等关键参数仍清晰可辨。屏幕同步显示声波轨迹图与数字水深值，配合智能滤波算法自动剔除浮草、杂物等干扰信号，确保数据稳定可靠。

等待设备计算水深结果并在显示屏上显示。测量过程中需保持设备稳定，避免碰撞或剧烈晃动。部分设备支持连续自动测深，只需将“测深”键按下，待水深显示后再松开即可。

用户可通过触控按键切换测量模式（如单点测深、连续轨迹记录），或启用北斗/GPS定位功能，将测量点坐标与水深数据自动绑定存储。

步骤4：数据读取与记录

测量过程中，屏幕实时显示水深数值，同步呈现水温、经纬度等辅助信息。同屏显示水深、水温、经纬度坐标、移动速度、时间、日期、电池状态、蓝牙连接状态等。

将测量结果记录在相应的表格或软件中，方便后续分析。测量完成后，设备支持蓝牙连接打印机现场输出报表，或通过USB导出至电脑生成三维水深图。数据可通过内置存储或蓝牙传输至终端。

步骤5：关机

长按电源键关机。部分型号具有自动关机功能，无操作一段时间后自动断电以节省电量。完成测量后，将设备及其附件收纳至专用背包或工具箱中，以便下次使用。

六、维护与保养

1. 日常清洁

每次使用后，及时用清水冲洗换能器，清理表面的泥沙、杂物，用干净软布擦拭干燥，避免泥沙、水渍腐蚀传感器。定期清洁超声波换能器和其他部件，避免泥沙和生物附着影响性能。规范落实每次使用后清洁，可保障换能器收发窗口洁净通透。

2. 存放

仪器应存放于阴凉、干燥、通风的地方。长期存放时应置于专用仪器箱内，防止碰撞和挤压。每次存放前确保仪器表面干燥。测深仪需要保持整洁、干燥，两端盖子应拧紧，防止仪器内部进水。

3. 电池维护

对于可充电电池，长时间不使用时建议每隔几个月充放电一次，以保持电池活性。避免电池完全耗尽后再充电。不可自行拆卸电池，如需更换应联系专业维修人员。

4. 定期校准

定期进行设备校准和调试，以确保测量精度和稳定性。可在已知水深的区域进行对比测试，若偏差超出允许范围，需按厂家方法进行调整或送检。长期使用后建议定期送专业机构校准。

5. 定期检查

定期检查设备各部件是否完好，包括主机、换能器、显示屏、按键、充电接口等。检查防水密封圈是否完好，擦干接口水渍。检查所有电线和连接是否安全，无磨损或损坏。

七、注意事项

换能器垂直安装：安装和应用中需要保证传感器探头与水面保持垂直安装。倾斜角度过大可能导致回波信号衰减，测量失败。

避免气泡干扰：换能器入水时应避免气泡附着工作面。气泡会严重影响超声波信号的发射和接收，导致测量误差。

避开障碍物：安装位置需保证探头与池底之间无其他固体遮挡，否则会产生干扰信号。测量时应避开障碍物。

控制水流速度：仪器可在静水中测深，也可在具有一定速度的水中测深，水流速度≤5m/秒。在水流过快的环境中使用可能损坏换能器。

注意盲区：超声波测深仪存在盲区（通常≤0.5米），在极浅水域可能无法获得有效数据。

声速校准：声波在水中的传播速度受水温、盐度影响，测量前应根据现场条件正确设置声速参数。

避免电磁干扰：仪器灵敏度较高，使用时附近不能有太强的噪声和电磁干扰。

防水保护：确保设备的防水性能良好，特别是在潮湿或多雨的环境中。水深仪在使用过程中应将两端盖子拧紧，防止仪器内部进水。

避免碰撞：避免超声波换能器与硬物碰撞，以免损坏。测量过程中需保持设备稳定，避免碰撞或剧烈晃动。

定期校准：定期进行设备校准和调试，以确保测量精度和稳定性。

八、常见故障排查

故障现象	可能原因	解决方法
无法开机	电量不足	使用充电器充电，确认电池已充满
测量无数据	换能器连接不良或未入水	检查连接线是否牢固，确保换能器完全浸入水中
数据异常/偏小	换能器未垂直安装；有气泡附着	调整换能器至垂直状态；重新入水排除气泡
数据波动大	水体流动过快；设备晃动	控制水流速度；保持设备稳定
读数持续为零	水深超出量程或在盲区范围内	确认水深在量程范围内；避开盲区
回波信号弱	换能器表面有污垢；水体过于浑浊	清洁换能器表面；调整增益设置
测量精度差	声速设置不当	根据水温和盐度重新校准声速
数据存储失败	存储空间已满或连接异常	清理存储空间；检查USB/蓝牙连接
