水流雷达枪使用指南

一、产品概述

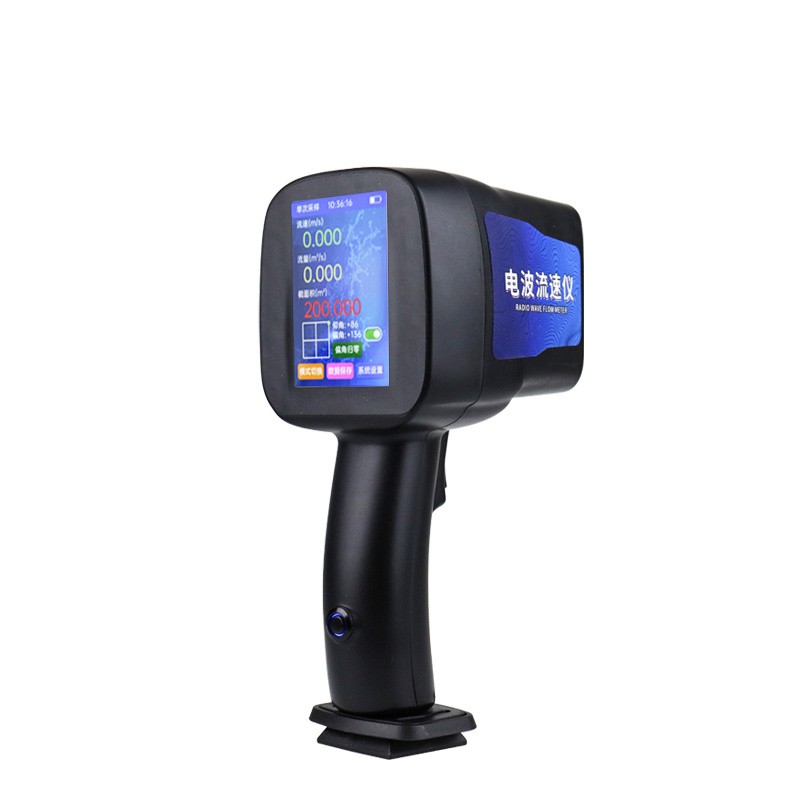

水流雷达枪（又称电波流速仪、雷达测速枪）是一种基于雷达多普勒效应原理的非接触式流速测量设备。该仪器通过向水面发射特定频率的微波信号，接收水面反射的回波，根据发射波与反射波之间的频率差异计算水流速度。

水流雷达枪采用非接触式测量方式，无需将传感器浸入水中，不受水体泥沙、腐蚀性物质及漂浮物的影响。操作人员可在岸边、桥上等安全位置进行测量，特别适用于急流、浑水、高含沙量以及洪水等复杂水情条件下的流速测量。该仪器体积小巧、手持式操作、使用简便，广泛应用于河流流速监测、污水流速监测、海洋流速监测、防汛抗洪应急监测、铁路桥梁施工流速监测等场景。

二、工作原理

水流雷达枪的核心原理是多普勒效应。仪器通过雷达天线向水面发射微波信号（通常为24GHz频段），微波信号遇到流动的水面悬浮物（如浮尘、气泡、碎屑等）、波浪或漂浮物后产生反射。由于水流处于运动状态，反射回来的微波频率与发射频率之间会产生频移（即多普勒频移）。频移量的大小与水面流速成正比——流速越快，频移越大。

具体来说，雷达枪向水流方向发射无线电波，当电波的能量撞击水面时，波能量的一小部分返回到雷达设备天线。返回信号的频率变化与所撞击目标的速度成正比例关系，雷达设备根据发射和返回频率的不同来测定水流速度。当天线发出无线电波束时，波速在水流区域形成一个椭圆形波束，这个波束的大小取决于天线到水面的距离。

仪器内部的信号处理单元实时检测并解析频移量，结合雷达波发射方向与水流方向的夹角，通过内置算法自动换算出水流表面流速。内置角度传感器可根据实际倾角对流速进行自动补偿。测量数据经流速系数换算后可获取断面平均流速，配合河流参数实现流量计算。

三、设备组成

水流雷达枪的完整设备清单通常包括以下组件：

雷达流速仪主机：含雷达传感器与信号处理单元，是核心测量部件

电池组：内置可充电电池（锂离子或镍氢电池）

充电器/电源适配器：用于设备充电

数据线：用于数据传输及充电

手提箱/防护箱：用于设备存放和运输

使用说明书：详细操作说明

部分型号还标配三脚架，可将仪器固定在三脚架上进行测量。选配组件包括碳纤维三脚架、蓝牙无线打印模块、高容量锂电池组、防水背带与野外携行包等。

四、技术参数

水流雷达枪的典型技术参数如下：

参数	典型值
测量原理	雷达多普勒效应
电波频率	24GHz
测速范围	0.03～14.10m/s 或 0.1～30m/s
测量精度	±0.03m/s 或 ±3%
分辨率	0.01m/s
最大测程	100米
整机重量	约1.3kg（含电池）
工作温度	-30～+70℃
续航时间	8～10小时
防水等级	IP55 至 IP67
发射功率	10mW
电波发射角	24°×12°（纵向×横向）

五、操作指南

5.1 测量前准备

1. 设备检查

使用前应全面检查设备状态：

电池电量：确认电池已充满电。长按电源键开机后，观察屏幕右上角的电量图标，若电量不足应及时充电。电池充电时间通常为5-8小时，可连续操作约5-8小时。

传感器状态：检查雷达探头表面是否清洁、无遮挡、无污损。

显示屏功能：确认显示屏清晰无误。

配件检查：核对主机、电池、充电器、数据线等配件是否齐全。

2. 环境评估

测量前需对测量环境进行评估：

观察测量区域，选择水流相对平稳、具有代表性的测量点。

确保没有高大障碍物阻挡雷达信号。

避开强风、降雨、雷电等恶劣天气条件。

远离高压线、无线电发射塔等电磁干扰源。

水面应有一定的波浪起伏，以便雷达波有效反射。过于平静的水面可能导致回波信号微弱。

尽量远离无线电发射源，对讲机、手机等使用时需远离设备。

3. 仪器校准

对于新配设备，应做好常规流速仪与电波流速仪的比测，率定电波流速仪的水面系数。长期使用后，仪器的多普勒频率校准可能发生漂移，建议每半年送专业机构校准一次。

5.2 测量操作步骤

步骤1：开机

按下电源键开机，设备启动并进入主界面。部分型号需长按电源键约3～4秒开机。等待设备自检完成，屏幕显示主界面。

步骤2：参数设置

根据测量需求设置以下参数：

测量单位：可选择米/秒或英尺/秒。

水流方向：设置为顺流或逆流。通常选择顺流（水流远离仪器方向）。

测量模式：可选择单次测量、连续测量或平均测量模式。

单次测量：按下扳机开始测量，3-6秒后流速值稳定，松开即停止，适用于单点快速测量。

连续测量：无需按键，仪器持续测量，流速值不断刷新，适用于连续监测。

平均测量：每次按键后持续测量一定时间（如20秒），取平均值，结果更稳定可靠。

角度补偿：若仪器需倾斜放置，需手动输入实际倾斜角度。内置角度传感器可自动修正垂直角度。

步骤3：定位与瞄准

正确握持仪器，将雷达探头对准水面测量点：

测量距离通常为0.5～50米，一般不超过100米。

保持发射探头与水面呈一定角度。部分型号建议垂直测量（角度设为90°），也有建议保持约30～60度角度进行测量。角度偏差过大（大于10°）会导致反射信号减弱、测量误差增大。

手持测量时，手要握紧枪托，保持稳定，否则会影响测量精度。

将仪器对准目标水面，尽量减小抖动。

步骤4：开始测量

扣动扳机或按下测量键，仪器发射雷达波并开始采集数据：

屏幕会实时显示流速值。

流速数据每秒更新一次。

通常2～5秒后流速数值趋于稳定，此时记录数据。避免在数值跳动时记录。

部分型号会在测量一定次数后显示出平均且可靠的速度值。

步骤5：数据读取与记录

测量过程中，屏幕实时显示当前流速值。

测量结束后（达到设定的测量时长），仪器显示该次测量的平均流速，部分型号还会显示最大流速和最小流速。

建议在同一测点重复测量数次，取平均值作为该点流速值。

对于宽河流，需在不同横向位置（左、中、右）分别测量，得到断面表面流速分布。

对于断面流量测量，建议沿河道断面均匀分布测量点（如每5米一个点），每个点重复测量3次取平均值。

步骤6：关机

长按电源键约3秒关机。部分型号具有自动关机功能，无操作一段时间后自动断电以节省电量。

六、维护与保养

1. 日常清洁

每次使用后，用柔软的干布擦拭仪器表面的灰尘和污渍。若在潮湿环境或盐雾环境中使用，需用微湿的软布擦拭并彻底晾干。定期用镜头布或软布轻轻擦拭雷达天线表面，保持信号发射和接收效率。规范落实每次使用后清洁与定期深度养护，可保障雷达收发窗口洁净通透、机身按键灵敏、接口导通良好。

2. 存放

仪器应存放于干燥、阴凉、无尘的环境中，避免阳光直射和高温。长期存放时应置于专用仪器箱内，防止碰撞和挤压。每次存放前确保仪器表面干燥。存放温度应控制在-30℃至70℃范围内。

3. 电池维护

对于可充电电池，长时间不使用时建议每隔几个月充放电一次，以保持电池活性。避免电池完全耗尽后再充电。不可自行拆卸电池，如需更换应联系专业维修人员。废旧电池需交由专业机构回收处理。

4. 定期校准

仪器使用一段时间后，建议定期进行校准。可在已知流速的静水或标准流速场中进行对比测试，若偏差超出允许范围，需按厂家方法进行调整或送检。长期使用后建议每半年送专业机构校准一次。

5. 定期检查

定期检查设备的各部件是否完好，包括雷达探头、显示屏、按键、充电接口等。检查防水胶圈是否完好，擦干接口水渍。清洁安装固定支架，去除锈蚀浮尘，紧固松动固定螺丝。

七、注意事项

安全第一：在河边、湖泊等水域进行测量时，务必注意个人安全，避免滑倒落水。洪水、急流等危险场景下，应站在稳固的岸边或桥上操作。

防止落水：在水文缆道等平台使用时，雷达枪和安装支架之间应加装安全钢丝绳，有效避免仪器落水风险。

设备禁水：水流雷达枪适用于下雨时使用，但不能掉进水里。若设备不慎浸水，禁止立即按键操作，需擦干表面水分后检查内部干燥情况，必要时放置于通风处晾干。

静止测量：水流雷达枪只能在静止测量模式下工作，当它移动时数据不会准确。

避免干扰：无线电波会被雷达枪无意识地当做多普勒流速信号，所以使用时对讲机、手机等需远离设备。避免将仪器对准金属结构等强反射物体。

角度控制：当仪器与目标连线的角度大于10°时会产生余弦误差。测量时应尽量控制角度偏差，内置倾斜感应系统可软件补偿水平方向的余弦误差。

测量稳定性：手持测量时手要握紧枪托，保持稳定，倾斜角度不能大于45°。测量时应避免身体或周围物体遮挡发射信号。

测点一致性：多次测量中需要指向同一地点。若水面平静、无波纹，可能无法接收到足够的返回雷达能量，可尝试靠近水面或在有波浪、悬浮物的水面测量。

恶劣天气：若水面存在大量漂浮物、剧烈波浪（波高>0.5m）或强降雨，电磁波反射信号可能受干扰，需选择相对平静的水域进行测量。

八、常见故障排查

故障现象	可能原因	解决方法
无法开机	电量不足	使用充电器充电，确认电池已充满
测量无数据	雷达波束未对准水面；距离过远	重新对准水面，缩短测量距离
数据异常/偏小	角度偏差过大	调整测量角度，保持探头与水面适当角度
数据波动大	手持不稳定；水面波浪过大	握紧仪器保持稳定；选择波浪较小的区域
读数持续为零	水面过于平静，回波信号微弱	靠近水面测量，或选择有波浪、悬浮物的水面
测量精度差	未进行角度补偿	检查并正确设置角度补偿参数
信号受干扰	附近有无线电发射源	远离对讲机、手机等设备
设备进水	防水密封圈老化或外壳破损	擦干表面，检查内部干燥情况；联系维修
