LS300-B便携式流速仪校准

概述

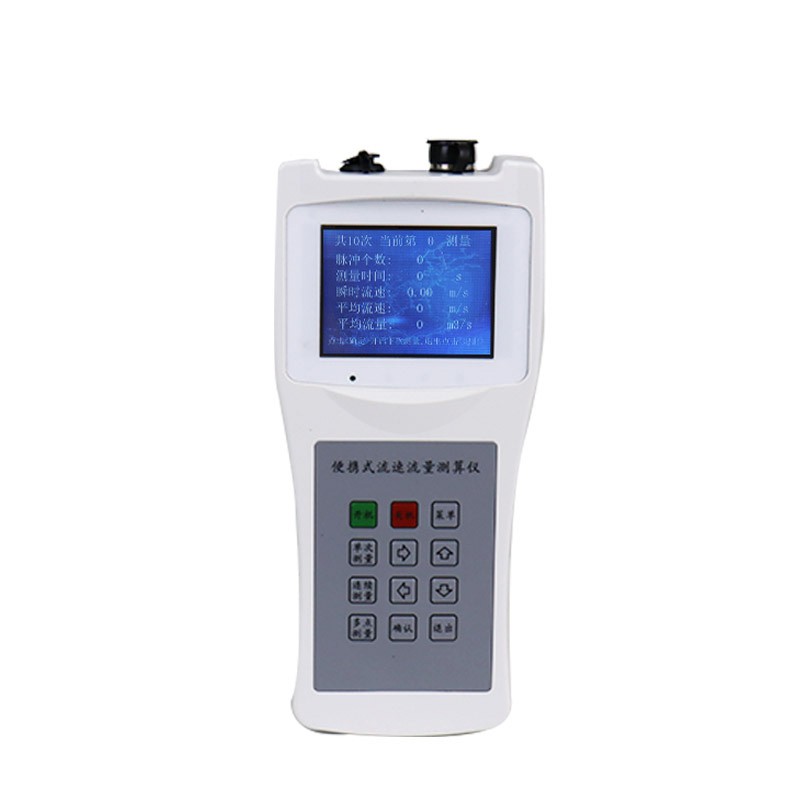

LS300-B便携式流速仪由流速传感器、信号连接器、流速测算仪、充电头及数据线组成，采用旋桨式测量原理，通过水力推动旋桨转动产生转数信号，按公式  v =  a +  bR/T计算流速，并可根据断面参数按  Q =  vS测算流量。该仪器适用于水文站、环保监测站、农田排灌、厂矿排污口、水文地质调查等场景的明渠流速、流量测量。为保障测量数据准确性，需依据国家计量规程及产品技术文件，定期对仪器开展校准。

校准条件

环境要求

温度：实验室校准环境温度15℃～30℃，水温10℃～30℃，水温变化率不超过0.5℃/h；野外现场校准气温0℃～50℃。

湿度：≤85%RH，无凝露。

水体条件：校准水槽或比测河段水体清洁，无大量气泡、悬浮物和漩涡；野外比测断面应顺直，避开弯道、闸坝、跌水及入汇口。

干扰控制：无强电磁场、无剧烈振动，供电电压波动≤±5%。

标准器与设备

设备名称	技术要求
标准流速检定槽或检定车	流速范围覆盖0.01m/s～5.00m/s，标准器误差≤被校仪器允许误差的1/3
标准计时器	分辨率≤0.001s，经计量检定合格
标准长度尺	钢卷尺或激光测距仪，精度≤±0.5mm
温度计	分度值≤0.1℃，用于测量水温
数字多用表	用于电信号及接口检测
便携标准流速仪	用于现场比测，精度等级高于被校仪器
标准断面量具	钢尺、测深尺，用于渠道宽度、水深测量

校准前检查

外观与结构检查

检查旋桨叶片无变形、裂纹、磨损，转动灵活无卡滞、无异常轴向窜动。

检查信号连接器、数据线、Type-C接口无弯曲、腐蚀或断裂。

检查测算仪外壳无破损，屏幕显示正常，按键响应灵敏。

检查电池电量，6000mAh锂电池应能满足单次校准过程供电需求。

确认设备铭牌信息完整，包括型号、编号、出厂日期、制造厂名。

功能检查

接通电源，测算仪应正常开机并显示。

手动轻触旋桨，测算仪应能正确接收转数信号。

检查数据存储、Type-C数据导出、充电功能正常。

检查流速公式  v =  a +  bR/T中仪器常数  a、水力螺距  b与出厂检定证书一致。

校准项目与方法

1. 起转速度校准

将传感器安装于标准检定槽支架，旋桨中心浸入水面下0.2m～1.0m。

缓慢增大水槽流速，记录旋桨开始连续转动时的临界流速值。

LS300-B起转速度应不大于0.03m/s；若超差，检查旋桨轴承磨损、叶片变形或信号装置灵敏度。

2. 检定公式系数校验

在检定槽中选取不少于5个均匀分布的标准流速点，覆盖测量范围的20%～100%，建议选取0.05m/s、0.10m/s、0.50m/s、1.00m/s、2.00m/s、3.00m/s、4.00m/s。

每个流速点稳定运行不少于60s，记录旋桨转数  R和测流历时  T。

按  v =  a +  bR/T计算各点测算流速，与标准流速比对，拟合或校验  a、 b值。

若原常数  a、 b引入的示值误差超过允许范围，应重新标定系数并更新至测算仪。

3. 示值误差校准

每个校准流速点按"标准仪→被校仪→被校仪→标准仪"顺序循环测量，每个点至少完成3个循环。

单点测量时间不少于90s，读取并记录标准流速  v s 和被校流速  v m 。

按公式计算示值误差：

Δv =  v m  −  v s

δ =    v s    v m  − v s    ×  100%

LS300-B测算误差应不大于±1.5%；各校准点相对误差均应在允许范围内。

4. 重复性校准

选取1.00m/s或常用工作流速点，在相同条件下连续测量6次。

计算相对标准偏差RSD：

RSD =     v ˉ   1     6 − 1   ∑ i=1 6 (v i  −  v ˉ) 2      ×  100%

重复性RSD应不大于1.0%。

5. 测深参数校验

LS300-B最大浸入测量深度为410mm，使用标准钢尺校验探杆深度刻度。

在0.1m、0.2m、0.4m深度点分别比对，深度示值误差应不大于±2mm。

若配备水位测量功能，按明渠液位校准方法校验水位示值。

6. 流量测算功能校验

人工输入规则断面参数，包括矩形渠宽、梯形边坡系数、水位等。

给定标准流速值和断面面积，校验测算仪输出的流量  Q =  vS结果。

流量计算误差应不大于±2.0%。

7. 现场比测校准

选择水流均匀、断面规则的明渠或河段。

将LS300-B与便携标准流速仪同断面、同水深处同步测量。

每个测点测量3次，取平均值比对，相对偏差应不大于±3.0%。

现场比测仅作为核查手段，不作为替代实验室检定的依据。

校准结果处理

数据记录：填写校准原始记录，包括设备编号、标准器信息、环境温度、水温、各流速点标准值、测得值、误差和重复性。

证书出具：校准合格者出具校准证书，注明校准日期、有效期、校准结果及扩展不确定度；不合格者出具校准结果通知书，并注明超差项目。

系数更新：若重新标定  a、 b系数，应将新系数录入测算仪，并在记录中存档旧系数、新系数及标定依据。

状态标识：在仪器显著位置粘贴合格/准用/停用标签。

校准周期

常规周期：12个月。

高频使用：累计工作200小时或12个月，先到者为准。

特殊情形：设备跌落、撞击、旋桨磨损、更换轴承或信号装置、测量结果异常时，应立即校准。

恶劣环境：含沙量高、污水中使用后，应缩短至6个月并增加外观检查频次。

注意事项

校准前应使用清水冲洗传感器，清除旋桨及信号装置附着物。

含沙量超过50kg/m³时，应按说明书限制使用，避免旋桨轴承磨损。

实验室校准时，检定槽有效长度、水深应满足仪器要求，水深应大于旋桨直径2倍以上。

野外比测时，测点应避开表层漂浮物、气泡聚集区和岸边回流区。

校准后应进行数据导出测试，确认存储记录与测算结果一致。

仪器长期停用前应保持电量在50%以上，避免锂电池过放。

引用标准

GB/T 11826-2019《转子式流速仪》

JJG 0006《流速流量仪器检定规程》

GB/T 15966《水文仪器基本参数及通用技术条件》

SL/T 186《声学多普勒流速剖面仪》

LS300-B便携式流速仪产品技术说明书
