压电式雨量监测站使用指南

一、产品概述

压电式雨量监测站是一种基于压电效应原理的新型降水监测设备，主要用于降雨（液态降水）的实时监测。与传统翻斗式雨量计不同，压电式雨量监测站采用压电陶瓷动能式雨量监测技术，根据雨滴滴打传感器表面所产生的冲击力进行识别和测量，能够同时监测降雨量、降雨强度和降雨起止时间。

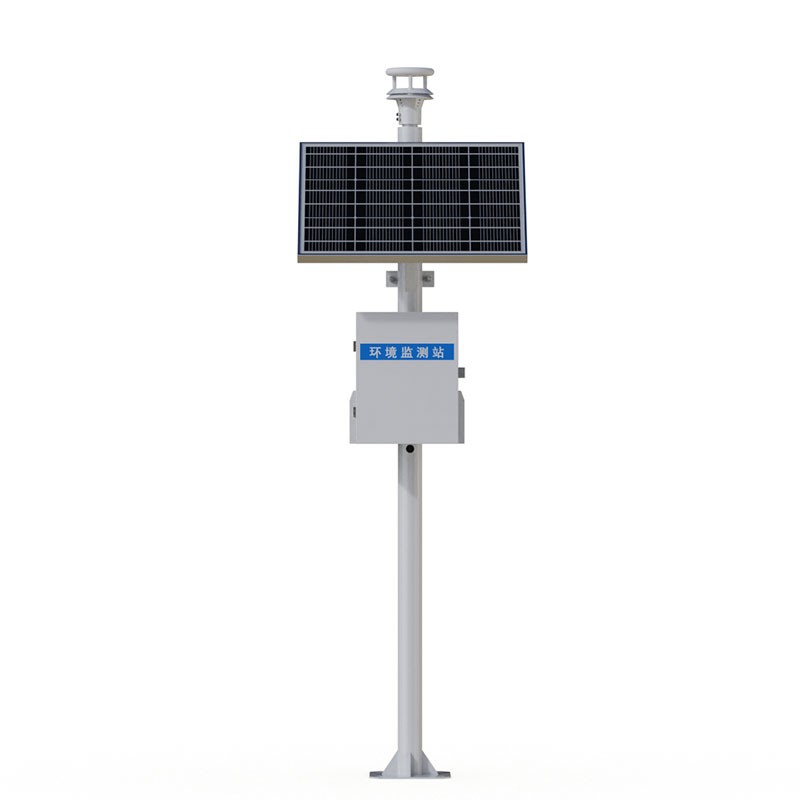

压电式雨量监测站通常由压电雨量传感器、数据采集主机、太阳能供电系统、通信模块及立杆支架等组成。设备通过4G等无线数据传输终端将信息发送至数据处理中心，实现降水量数据的自动监测、储存和传输，具备全天候自动测报功能。

该设备凭借安装简单、数据准确、监测范围大等优势，已被纳入自然资源部普适型地质灾害示范设备名录。可广泛应用于气象环境监测、水文水利综合监测、交通道路监测、农林、风力发电、防洪预警、城市内涝管理等领域。

二、工作原理

压电式雨量监测站的核心是压电传感器（如压电陶瓷或PVDF压电薄膜）。其工作原理如下：

雨滴撞击感应：雨滴落在压电敏感元件表面时，产生瞬时机械冲击力。

压电效应转换：压电材料在受力时产生与冲击能量成正比的电荷或电压信号（Q=d·F，其中d为压电常数，F为作用力）。

信号处理与反演：系统采集电压脉冲的幅度、频率、持续时间等特征，通过算法将这些特征反演出降雨强度（mm/min）或累计雨量（mm）。

从理论层面来看，雨滴在降落过程中受到重力和空气阻力的共同作用，到达地面时速度趋于恒定。根据动量公式P=mv（动量=质量×速度），测量雨滴撞击传感器表面时产生的冲击动量，即可反推雨滴的质量，从而计算降雨量。

部分高端产品还采用嵌入式AI神经网络分辨雨滴信号，能够有效过滤因砂砾、灰尘、振动等干扰带来的误触发。

三、产品特点

压电式雨量监测站具有以下显著特点：

全固态一体化设计：无机械翻斗、无集水桶等可动部件，坚固耐用，不易堵塞。

测量精度高：量程宽，稳定性能好，低功耗，抗外界干扰能力强。

响应快速：毫秒级响应，可捕捉瞬时强对流降雨。

免维护：弧形顶盖设计，不存储雨水，具有自清洁功能。

自动水平校准：安装后带有自动水平校准功能，无需现场人工校准。

无线传输：4G/GPRS无线传输数据，无需架设通讯线路，传输距离远。

太阳能供电：太阳能+锂电池组合供电，无需架设供电线路。

抗冻性好：无积水，寒冷地区不易结冰。

四、安装指南

4.1 安装位置选择

科学合理的安装位置是确保测量数据有效性的前提，应遵循以下原则：

开阔无遮挡：传感器水平方向周围1米半径内不得有任何遮挡物（如建筑物、树木、广告牌等），确保雨滴能够不受干扰地直接滴落在传感器感应面上。

保证直接滴落：安装区域上方应为开阔区域，避免因屋檐滴水、树枝遮挡等造成的二次滴落和连续水流冲击。

安装高度：建议将雨量计水平安装在支架上，距离地面500mm以上，推荐1m左右。

避开振动源：安装位置应避开强机械振动源，如大型风机、发动机、交通主干道沿线等。

远离干扰源：远离高压电塔、大功率无线电基站或大功率用电设备。

避免热源：远离空调出风口、烟囱排烟口等热源或气流扰动区域。

4.2 安装方式

压电式雨量监测站常见的安装方式包括：

立杆顶部安装：适用于外径50mm或76mm的立杆，通过螺丝将传感器固定在立杆顶部。

法兰安装：底部法兰盘通过膨胀螺栓固定在混凝土基座上。

抱箍式安装：小型轻便，结构坚固，支持快速移除和换位监测。

支架安装：使用专用安装支架固定在平台或建筑顶部。

4.3 安装步骤

将传感器水平安装在立柱或支架上，切勿安装在侧臂上。

使用随附的减震胶垫，将每个螺丝拧紧到位。

使用水平泡或外置水平仪确认感应面基本水平。

线缆尽量布置于立柱管内，外部线缆绑扎固定，不得悬吊晃动。

4.4 接线定义

压电式雨量传感器常见的接线方式如下：

线色	功能	说明
红色/棕色	电源正（12-24V DC）	供电电压9-24V DC
黑色	电源地（GND）	—
黄色/蓝色	RS485 A（+）	接数据采集器A端
绿色/灰色	RS485 B（-）	接数据采集器B端

五、系统配置与通讯

5.1 通讯协议

压电式雨量传感器通常采用RS485接口，Modbus-RTU协议。出厂默认参数如下：

参数	缺省值
通讯方式	RS485
通讯速率	9600，n，8，1
出厂站号	2号站
传送距离	<1000m
数据刷新间隔	约5秒

5.2 上电与参数设置

完成所有接线并复查无误后接通电源。观察设备指示灯状态（如有）或通过数据监测平台确认传感器能够正常发送数据。对于部分型号，需要在首次上电后设置初始参数，如上报间隔（通常为1分钟至24小时可设置）、采集周期等。

5.3 主要数据参数

压电式雨量监测站可监测的主要数据包括：

累计雨量：自上电工作以来的总降雨量

本场雨量：本场降雨累计值，雨停后保持不变直到下场降雨自动清零

本场降雨持续时间：单位通常为5秒

雨强：当前降雨强度

过去1分钟/10分钟降雨量：平滑递推值

本场峰值分钟雨量：本场降雨内的峰值分钟雨量

六、日常使用与维护

6.1 日常使用

数据查看：登录物联网平台或数据中心可查看实时数据和历史记录，包括降雨状态、分钟雨量、小时雨量、日雨量等。

预警设置：云平台支持日雨量报警阈值设置，超限后可通过短信、平台等多通道报警。

数据导出：平台支持数据以EXCEL等形式导出，便于后续分析。

6.2 日常维护

压电式雨量监测站维护工作量较小，但仍需注意以下事项：

定期清洁：灰尘、鸟粪覆盖会衰减信号，建议每季度擦拭传感面。

本地校准：建议与标准雨量计（如翻斗式雨量计）并行观测1–2个雨季，建立本地转换模型。校准时可使用经计量检定合格的标准雨量计作为参考基准，同时准备量筒、计时器等工具。

防雷保护：野外安装需加装信号/电源防雷模块。

检查安装稳固性：定期检查支架、螺丝是否松动，确保设备处于稳定工作状态。

七、注意事项

供电要求：压电式雨量传感器需要供电才能工作，供电电压通常为4.5V~24V DC。

禁止直接倒水测试：不能将水直接倒在感应面上测试，因为水流不能产生与自然降雨等效的冲击能量。正确测试方法为与标准雨量筒进行自然降雨对比验证。

仅适用于液态降水：压电式雨量计无法测量雪、冰雹、雨夹雪等固态降水。

小雨灵敏度：毛毛雨（＜0.5 mm/h）可能无法触发有效信号。

避免误报：冰雹、飞虫、落叶撞击可能造成误报。部分产品通过AI神经网络可有效过滤此类干扰。

八、常见故障排查

故障现象	可能原因	解决方法
无数据输出	电源未接通或接线错误	检查电源接线，确认供电正常
数据异常/偏小	传感器未水平安装	检查并调整水平度
数据波动大	存在振动干扰	检查安装位置是否靠近振动源
数据持续为零	感应面被遮挡或污染	清洁感应面，检查周围遮挡物
通讯失败	接线错误或站号不匹配	检查RS485接线，确认站号设置

九、技术参数参考

压电式雨量监测站的典型技术参数如下：

参数	典型值
测量原理	压电式
雨强测量范围	0～4mm/min 或 0.3～10mm/min
分辨率	0.01mm
测量精度	≤±4%（日累积降雨量）
采样频率	＜1秒
通讯接口	RS485（Modbus-RTU）
供电方式	太阳能+锂电池组合供电
工作温度	-40～85℃
工作湿度	0～100%RH
防护等级	IP66/IP67
