水文流速仪使用指南
一、概述
水文流速仪是用于测量河流、湖泊、渠道、管道等水体水流速度的专业仪器。通过测量流速，再结合断面面积，依据流速面积法计算出流量。该设备广泛应用于水文监测、防汛应急、水利调查、农田灌溉、环保督查、市政排水、工业污水监测等领域。
二、常见类型及工作原理
水文流速仪按工作原理主要分为以下几类：
1.转子式流速仪
转子式流速仪是水文测验中使用最广泛的常规测量仪器，包括旋桨式流速仪和旋杯式流速仪。其工作原理是水流推动转子产生回转运动，内置信号装置根据旋转产生脉冲信号。通过测量时段内记录的总转数，利用公式计算平均流速。旋桨式流速仪测速范围一般为0.07m/s～7m/s。其优势在于结构成熟、成本可控；局限性是需要涉水安装，在水草多或泥沙含量高的水域容易发生缠绕。
2.超声波多普勒流速仪
多普勒流速仪基于声学多普勒效应原理，通过超声波换能器向水体发射超声波，接收水中悬浮颗粒或气泡散射的回波，利用频率变化计算水流速度。测量点位于探头前方，不破坏流场，具有测量精度高、量程宽、响应速度快的特点，且无机械转动部件，不存在泥沙堵塞和水草缠绕问题。部分型号还集成了压力传感器、温度传感器和六轴陀螺仪，可同步获取水位、水体温度和安装姿态等多维数据。
3.雷达电波流速仪
雷达流速仪采用K波段雷达技术，通过向水面发射雷达波，接收水中悬浮颗粒反射的回波，利用多普勒频移计算水面流速。其显著特点是非接触式测量，测量人员无需接触水体即可完成测速，在远距离、高含沙量、有漂浮物或污水腐蚀性强的环境下具有明显优势。测速范围一般为0.03～20m/s。

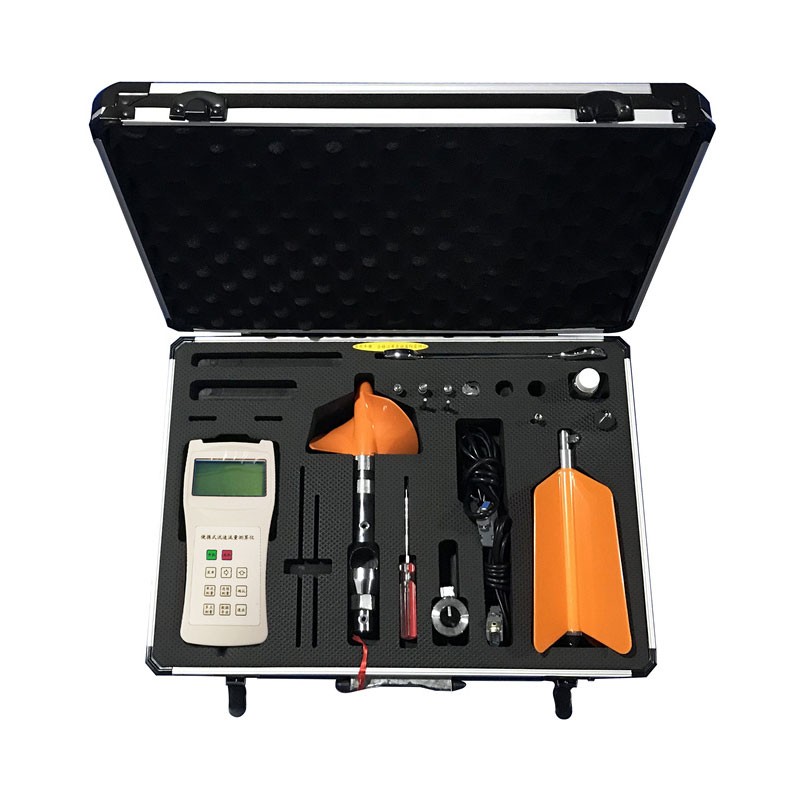

三、系统组成
一套完整的水文流速测量系统通常包括以下部分：
流速传感器：核心测量部件，如旋桨式探头、多普勒探头或雷达探头。
信号连接器/电缆：传递流速信号，确保数据稳定采集。
主机：搭载液晶显示屏和电池，集数据采集、计算与存储于一体。
测杆：用于将传感器固定并放入水中预定深度。
充电器与数据线：用于设备供电与数据导出。
便携箱：用于设备收纳和携带。
四、测量前准备
1.设备检查
每次使用前应完成以下检查：
确认电池电量充足。
检查传感器外观是否完好。
检查连接线是否牢固无破损。
清洁探头表面，避免污物影响信号发射。
对于接触式设备，用清水冲洗探头，去除泥沙。
检查充电接口接触是否良好。
2.环境评估
选择水流平稳、无漩涡的河段作为测量点，水面漂浮物少。测流断面应选在河岸顺直、等高线走向大致平顺、水流集中的河段中央。避开强电磁干扰源。确认测量点有代表性，避开岸边干扰区。准备测绳、水位尺、记录工具等辅助器材。
五、安装指南
1.测杆安装
浅水测流时，选用测杆安装。将测杆装配成套，根据所需测量的入水深度，将流速仪套在杆上预定的水深位置上，并用固定螺丝固紧。测杆上每2cm有一道刻线，每10cm有数字标识，作为测深和流速仪安装位置的标志。测杆上方有方向标，用于使流速仪对准流向。在确认方向标与流速仪指向一致并可以目测对准流向时，可不安装尾翼部件。
2.悬吊安装
测点相对较深时，采用悬吊法测流，流速仪安装于悬杆、悬索或铅鱼上。水深、流速相对较小时，多采用悬杆安装；反之则采用悬索安装。采用固定式悬杆时，应使流速仪对准流向。装在测船上使用时，离船边的距离不应小于1.0m；小船不应小于0.5m。
3.多普勒流速仪安装
多普勒流速仪安装在测流断面的中心位置，距离水面0.3～0.5m。安装位置要避开阳光直射的地方，防止反射光线造成测量误差。如安装在水下或水中，应保证安装位置水面以上无障碍物；如安装在陆地上，应保证测流断面不受淹。探头需浸入水中，通常安装在水面下1/3～1/2深度处。
4.雷达流速仪安装
手持式雷达流速仪可安装于三脚架或手持操作。将仪器固定于三脚架时，确保支架稳定。手持操作时，双手握住仪器，一只手握住仪器主体，另一只手操作按键。将仪器的天线对准水流方向。
六、使用操作
1.接触式设备操作
将传感器垂直放入水中。传感器置于目标水层深度，一般在水下0.4～0.6倍水深位置。保持旋桨轴线与水流方向夹角不大于5°。确保测量过程中传感器位置不发生偏移。电缆应留有余量，严禁当作牵引绳使用。按下测量键后匀速提升或下降设备，速度不超过0.2m/s，避免旋桨空转。
对于旋桨式流速仪，操作时需遵循“桨叶朝流、杆要垂直、每次清零、电缆放松”的原则。
2.非接触式设备操作
手持雷达流速仪时，保持仪器稳定。手持仪器对准水面测量点，保持发射探头与水面垂直，角度偏差大于10°会导致反射信号减弱、测量误差增大。测量时避免将仪器对准金属结构、建筑物、静止水面等强反射目标。避免身体或周围物体遮挡发射信号。
3.数据采集
观察显示屏流速曲线，待波动幅度不大于5%时记录稳定值，建议持续观测30秒取均值。使用流速仪计数器可自动测算流速。低速测量时，可采用人工计数。
4.冬季与特殊环境使用
工作水体环境温度一般为0℃～40℃。冬季气温较低时，注意防止仪器结冰。高含沙量水域测量时，应适当增加清洗频次。
七、维护保养
1.每次使用后
每次使用后，应立即按仪器说明书规定的方法拆洗干净，并加仪器润滑油。用清水冲洗流速仪及测杆，并用毛巾擦干后存放。避免流速仪受到碰撞，尤其是旋桨和尾翼部件。
2.日常维护
短期不用时，必须拔掉插头保存。长期不用时，每三个月须充电一次。仪器箱应放于干燥通风处，远离高温和有腐蚀性的物质，仪器箱上不应堆放重物。所有零附件及工具应随用随放还原处。
3.定期检定与校准
流速仪须定期检定。校准周期一般为6个月至1年。用于防洪、水资源调度等关键场景的测流系统，校准周期需控制在3～6个月一次。在下列情况下应提前进行校准：
仪器经过维修或调整后
发现测量数据异常时
经历极端工况后
超过检定日期2年以上的流速仪，虽未使用，亦应送检。
4.长期储存
流速仪及全部附件应完好地存放在仪器箱内，要求环境干燥、通风。长期储藏备用的流速仪，易锈部件必须涂黄油保护。流速仪装入箱内时，转子部分应悬空搁置。
5.维护注意事项
使用前应认真阅读说明书，通晓仪器的结构和拆洗方法，否则不能随意拆卸。仪器各部分均不能任意碰撞，旋杯、旋轴、轭架等尤须注意。顶针、顶窝、钢珠等容易生锈的零件，必须经常加仪器油保护。顶头油室在使用前必须注满仪器油，连续使用一定时间后必须检查其中贮油情况。
八、常见故障与排除
1.测量精度不准
如发现旋转部件松动，或轴向窜动，桨套与轴间隙过大，应立即停止使用。检查旋转部分，用手拿身架，轻吹桨叶，桨叶应转动灵活，无摩擦或卡阻现象，如有上述现象应重新清洗。
2.无信号或信号异常
首先检查计数器、音响是否正常。如正常，则检查流速仪的传信机构。用双股胶质线将流速仪信号输出和计数器信号输入端连接好，转动桨叶，一个信号长度为3转左右，否则应重新调整接触丝。如无信号，可能是接触丝因电流过强而烧断，应更换接触丝。
3.转动不灵活
检查旋转部分是否有异物卡阻。旋杯转动不灵活，或在即将停止转动时有跳动，或转动过程中突然停止，需进行清洗保养。仪器重新安装时应注意外隔套的装配间隙。
4.旋桨空转或数据跳变
若旋桨突然停转或数据跳变，立即检查是否被水草缠绕，或调整测点位置避开回流区。
如遇无法自行解决的故障，应停止使用并联系厂家或专业维修人员处理。
九、注意事项
安全第一：在河边、湖泊等水域进行测量时，务必注意个人安全，避免滑倒落水。在洪水、急流等危险环境下测量时，保持与水面边缘的安全距离，优先选择桥上或稳固平台操作。
防碰撞：流速仪属精密仪器，安装和使用时应避免敲击和摔打碰撞。接线必须正确，错误接线可能导致设备损坏。
防水防潮：入水前，裸露的信号接线处应用绝缘胶布或胶带裹紧，以免水体成为信号介质。确保设备防水性能良好。
信号干扰：使用雷达流速仪时，对讲机、手机等应远离使用，以免产生信号干扰。
定期检定：流速仪的测量公式具有稳定有效期，或累计工作时间满一定时限即需重新检定。
数据管理：建立设备使用台账，详细记录每次使用的时间、地点、测量数据及维护情况。
汛期加强：汛期应增加设备检查和比测频次，确保测量数据准确可靠。
正确使用和维护水文流速仪，可有效延长设备使用寿命，确保测量数据准确可靠，为水文监测、防汛预警、水资源管理等工作提供坚实的数据支撑。
