水文流速仪校准

概述

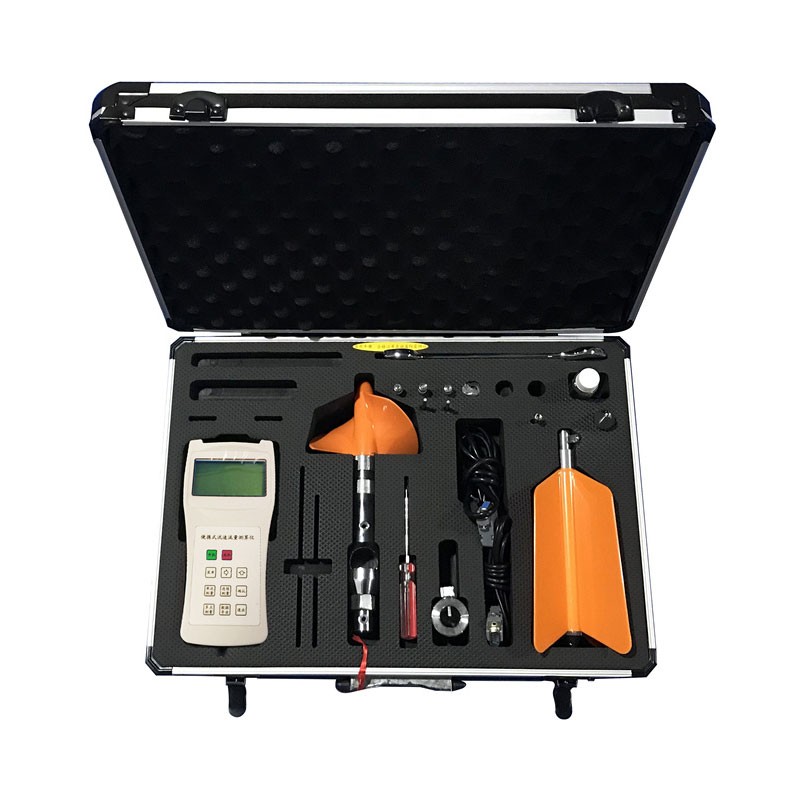

水文流速仪是用于测定天然水体、明渠及管道水流速度的专用仪器。常见类型包括旋桨式、旋杯式及电磁式流速仪。校准旨在通过标准水槽或定点比测，确定仪器转子转速（或电信号频率）与水流速度之间的函数关系，消除轴承磨损、传感器灵敏度漂移等因素引起的系统误差，确保流量测验数据的准确性。

校准前准备

仪器检查：检查旋桨（或旋杯）转动灵活性，确认无卡滞、异响或轴向窜动。检查电缆绝缘层完整性及接头密封性。电磁式流速仪需检查电极表面清洁度。

标准装置：采用经国家计量部门认证的水槽检定车（直线速度误差≤±0.1%）或标准流速发生装置。配套使用光电计数器或高精度频率计。

环境控制：室内水槽水温控制在10℃~30℃，避免强电磁干扰。野外比测应选择流态稳定的顺直河段，避开弯道、障碍物及进出水口影响。

预处理：新仪器或长期停用后的仪器，需在清水中低速运转5~10分钟进行磨合。清洁旋桨轴及轴承部位，去除附着油脂或杂质。

校准操作流程

1. 室内水槽标定（主校准方法）

安装固定：将流速仪牢固安装在检定车支架上，确保转子旋转平面与水流方向平行，探头感应部位完全浸入水中。

多点流速测试：启动水槽循环系统，设定流速梯度（通常选取0.05m/s、0.10m/s、0.20m/s、0.50m/s、1.00m/s、1.50m/s、2.00m/s等7个以上校准点）。

数据采集：在每个流速点稳定后，启动检定车并同步触发计数器和计时器。记录转子转数 N（或脉冲数）及对应的历时 T。每个流速点重复测量3次。

参数计算：根据公式 v =  K ⋅    T   N   +  C计算各点流速，其中 v为标准流速， K为仪器常数， C为起始流速。通过线性回归分析求解 K和 C值。

2. 野外比测校准（现场验证）

断面选择：选取测验河段内水流平稳、断面形状规则的位置。

同步施测：在标准流速仪（已检定合格）作为参考仪器的同时，布设待校准流速仪于同一测点垂线。

数据采集：两仪器同步进行多点流速测量（表层、0.2h、0.6h、0.8h、底层），记录各点流速值。

偏差分析：计算同一点位待校仪器读数与标准仪器读数的相对偏差，评估现场适用性。

3. 信号性能检查（针对电子式）

检查信号传输的稳定性，记录单位时间内的丢包率或误码率。

验证设备在低流速（<0.05m/s）下的起转灵敏度和高流速（>3.0m/s）下的信号饱和特性。

数据处理与判定

公式拟合：采用最小二乘法对校准数据进行线性回归，得到流速计算公式 v =  KL +  C（ L为单位时间转数或频率）。

精度指标：

均方差：回归方程的剩余标准差 S应小于仪器允许误差的1/2。

线性度：相关系数 r应大于0.999。

重复性：各校准点3次测量值的相对标准偏差应小于1.0%。

合格判定：

旋桨式流速仪：公式标准差 S ≤  0.01 m/s，且各点偏离值不超过±3%。

电磁式流速仪：测量误差不超过满量程的±1.5%。

修正：若误差超限，需检查轴承磨损情况，更换部件后重新校准；或更换信号放大电路板。

记录与归档

校准报告应包含以下内容：

仪器名称、型号、出厂编号、转子直径。

校准日期、地点、环境条件（水温、气压）。

标准装置名称及证书编号。

原始记录表（含各流速点转数、历时、计算值）。

回归方程参数（ K、 C）及标准差 S。

校准结论及有效期（通常为1~2年）。

注意事项

防涡动干扰：水槽校准时，确保流速仪距槽壁距离大于10倍转子直径，距水面距离大于3倍转子直径。

轴承维护：旋桨式流速仪校准前需检查轴承间隙，若转动有阻滞感，需清洗并加注专用仪表油。

信号屏蔽：电磁流速仪校准时，信号线需单独穿管屏蔽，远离动力电缆。

泥沙影响：在多沙河流使用的仪器，校准周期应缩短至6个月，并定期检查旋桨叶片磨损情况。

运输防护：流速仪转子属精密部件，搬运过程中需加装保护套，严禁受压或碰撞。
