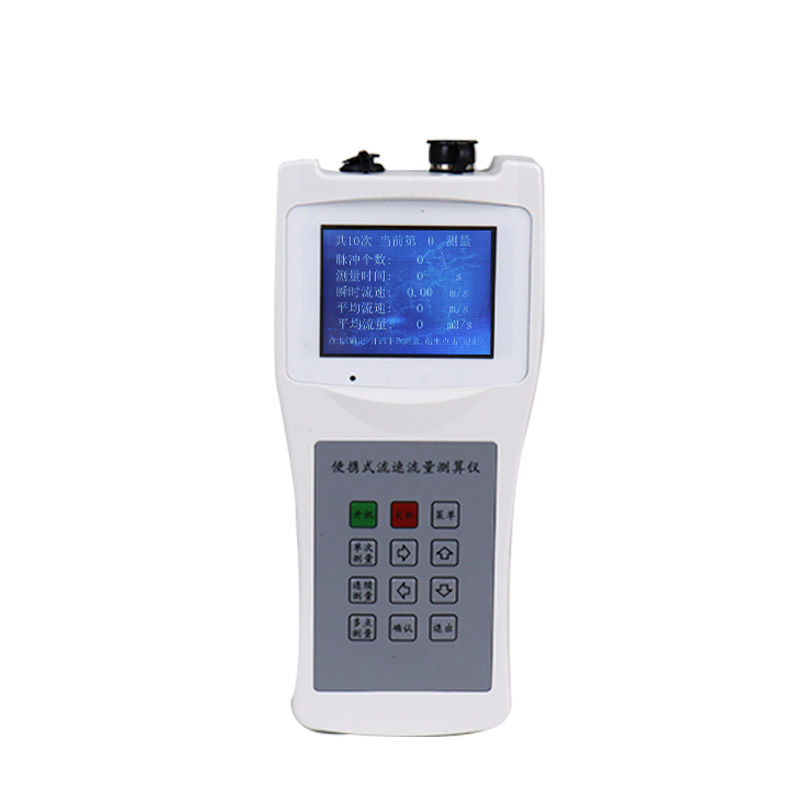

便携式直读流速仪校准

一、目的

便携式直读流速仪校准旨在通过量值溯源，消除仪器系统误差，确保其测速结果符合《流速流量仪器检定/校准规范》（GB/T11826-2019）及相关水文测验规范要求，保障明渠、管道及天然水体流速测量的准确性，为水文测验、水利工程调度及应急监测提供可靠数据。

二、适用范围

本内容适用于旋桨式、旋杯式、电磁式及超声波式等原理的便携式直读流速仪的实验室校准及现场比测校准，涵盖新仪器启用前校准、周期性校准及维修后校准。

三、校准前准备

（一）仪器检查

检查流速仪旋转部件（旋桨/旋杯）无变形、裂纹，转动灵活无卡滞；轴承间隙符合说明书要求（通常轴向窜动≤0.1mm）。

核查信号输出单元（干簧管、霍尔元件或电磁感应线圈）连接正常，绝缘电阻≥20MΩ；显示终端供电稳定（电池电压不低于标称值的85%），屏幕显示清晰。

清除旋桨表面附着物、油污；检查电缆线无破损、接头无氧化，防水密封性能良好。

（二）标准器具

标准流速发生装置：选用经计量检定的水槽拖车式或循环水洞式标准流速装置，流速范围覆盖被校仪器测量上限（常用0.05~5m/s），流速稳定性≤±0.5%，均匀性≤±1%。

计时工具：分度值≤0.001s的电子计数器，经计量检定合格。

辅助工具：游标卡尺（分度值0.02mm）、温度计（测量范围0~40℃，分度值0.1℃）、水准器（分度值0.02mm/m）、万用表（精度0.5级）。

四、校准项目与方法

（一）外观与初始检查

仪器标识清晰，铭牌参数（型号、编号、测量范围、出厂日期、K/C值及起始转数）完整可辨；防护等级不低于IP67。

旋桨（旋杯）旋转轴与水流方向夹角偏差≤1°；仪器安装杆垂直度偏差≤0.5°。

（二）零点漂移校准

在无水流静止水体中，启动仪器连续观测10min，记录信号脉冲数。

若累计脉冲数＞1个或显示流速＞0.005m/s，需检查传感器屏蔽性能或更换信号模块；电磁式流速仪需进行零点自动复位校准，漂移量应≤满量程的±0.1%。

（三）流速示值校准

采用多点流速比对法，按以下流程操作：

校准点选择：在标准流速装置上选取0.1v_max、0.3v_max、0.6v_max、0.9v_max四个流速点（v_max为仪器满量程流速），覆盖低、中、高流速区间。

安装定位：将被校流速仪固定于标准装置测试段，旋桨中心位于流速分布均匀区，距槽壁距离≥10cm，距水面距离≥5cm。

数据采集：启动标准装置至设定流速，待水流稳定后（稳定时间≥30s），同步记录标准装置流速值与被校仪器显示值；每点重复测量3次，每次测量时长≥60s，取算术平均值作为该点实测值。

转向影响验证（旋桨式）：在正、反两个旋转方向分别进行0.3v_max、0.6v_max点校准，正反向流速示值偏差应≤±1.5%。

（四）信号频率响应校准

调节标准流速装置至最高校准流速点，记录仪器每秒脉冲数（Hz）。

计算仪器常数K（每转代表的水体体积）或C值（流速公式系数），与出厂标定值偏差应≤±1.0%。

电磁式流速仪需核查频率响应范围，确保在0.05~10Hz范围内线性度误差≤±0.5%。

（五）现场比测校准

在天然河道或规则明渠中，选择流态稳定的断面，使用已检定合格的标准流速仪（精度等级高于被校仪器一个等级）与被校仪器同步测量。

在同一测点、同一水深处，采用相同测速历时（≥100s）进行比对，两组数据相对误差应≤±3.0%。

若存在系统偏差，可通过软件修正系数进行调整，修正后重新比测直至符合要求。

五、数据处理与结果判定

（一）示值误差计算

各校准点流速示值误差按公式计算：

δ=(v_i−v_s)/v_s×100%

式中：δ—流速示值误差（%）；v_i—被校仪器实测平均流速（m/s）；v_s—标准流速值（m/s）。

（二）允许误差限值

旋桨/旋杯式流速仪：流速≤0.5m/s时，示值误差≤±4.0%；流速>0.5m/s时，示值误差≤±2.0%。

电磁式流速仪：全量程示值误差≤±1.5%，重复性误差≤±0.5%。

超声波流速仪：示值误差≤±2.0%，声速补偿误差≤±0.5%。

（三）结果判定

所有校准点示值误差均在允许限值内，且重复性符合要求，判定为校准合格。若任一校准点超差，需检查旋桨磨损情况、轴承间隙或电路参数，调整后重新校准；无法修复的仪器应停用并更新。

六、校准周期与记录

（一）校准周期

新仪器启用前必须校准；正常使用的流速仪每年至少校准1次。

累计工作时长超过300小时或出现跌落、撞击后，需立即校准。

用于高精度测验（如一类精度水文站）的仪器，校准周期缩短至6个月。

（二）校准记录

记录应包含：仪器基本信息（型号、编号、K/C值、生产厂商）、校准日期、环境条件（水温、气温）、标准装置信息（名称、编号、有效期）、各校准点原始数据、示值误差、校准结论、校准/核验人员签字。记录保存期限不少于5年，电子记录需加密备份。

七、注意事项

校准过程中避免水流产生气泡或漩涡，水温波动应控制在±1℃/h以内；雷雨天禁止户外校准作业。

旋桨式流速仪校准前需进行30min清水浸泡，排除轴承内空气；电磁式流速仪需远离强磁场源（如电机、变压器）。

校准后需对仪器进行防水密封测试（加压0.1MPa，保压5min无渗漏）；电缆接头涂抹硅脂防腐。

标准流速装置需定期由法定计量机构检定，证书有效期不超过1年；校准人员需持有水文仪器计量检定员证或相关资质。
