内涝监测设备使用指南

一、概述

内涝监测设备用于实时监测城市道路、地下空间、低洼区域等易涝点的积水情况，服务于城市防汛排涝、道路积水预警、地下车库和隧道安全监测、排水管网运行管理等场景。设备安装在监测点自动采集积水深度和水位变化数据，通过无线传输上传至管理平台和手机应用程序，工作人员可远程查看积水信息，积水达到预警阈值时系统自动发出警报。

准确使用和规范维护设备，是保障监测数据可靠性和预警及时性的基础，对城市防汛减灾和公共安全具有重要意义。

二、常见设备类型与系统组成

设备类型

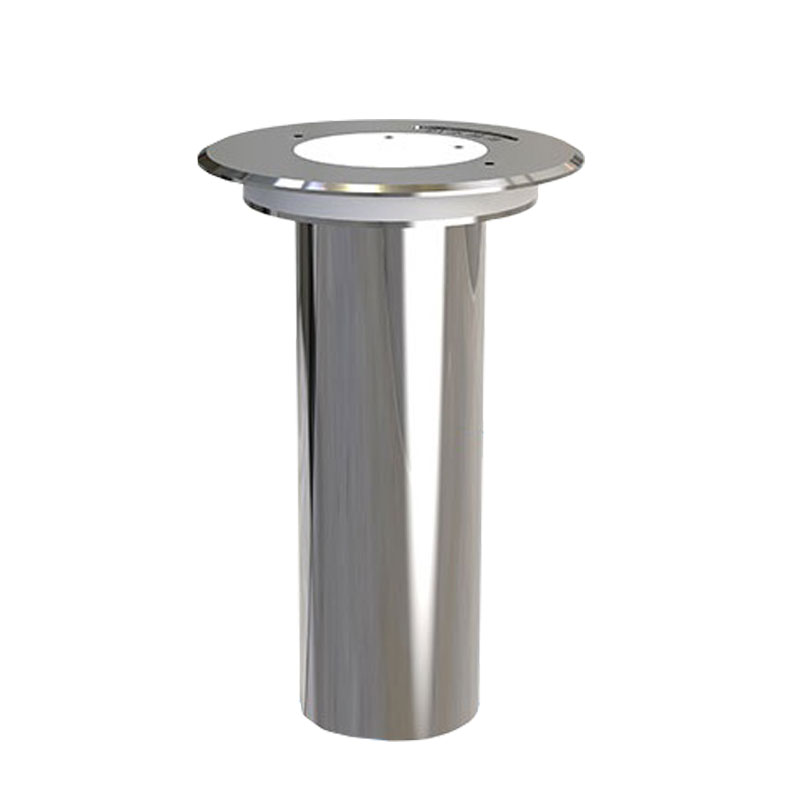

地埋式积水监测仪采用地埋安装，主体埋于路面以下，顶部盖板与地面平齐，内置高灵敏度压力或超声波传感器，防护等级高，可抵御浸泡与泥沙侵蚀。

雷达水位计采用非接触式测量，通过雷达波探测水面距离，不受温度、湿度、泥沙影响，精度高。

电子水尺通过电极触点测量水位，抗泥沙能力强，适用于窨井和排水管道。

超声波水位计利用声波反射测量水位，非接触，适用于泥沙多或腐蚀性环境。

内涝监测一体机集水位监测、数据采集、通信传输和预警功能于一体，支持多种安装方式，可快速部署。

辅助监测设备包括翻斗式雨量计、多普勒流量计和视频监控设备，用于补充降雨量、管网流量和现场画面信息。

系统组成

一套完整的内涝监测系统由前端传感器（水位、雨量等）、数据采集与传输单元、通信模块（支持4G/5G、NB-IoT、LoRa等）、供电系统（内置电池或太阳能）以及监控平台（网页端和移动端）共同构成。

三、安装指南

安装位置选择

优先选择城市低洼路段、立交桥下、隧道出入口、地下车库入口、涵洞、下穿式通道和居民小区积水高发区。安装位置应能准确反映目标区域积水情况，避开可能受干扰或破坏的地方。施工前需充分了解地下管线分布，避免损坏。通信站点需具备良好的移动信号覆盖。安装点应地势较低、易于积水，以便准确反映积水状况。

不同类型设备的安装要点

地埋式积水监测仪安装时，先按设备规格挖掘安装孔，确保孔壁垂直、底部平整。将监测仪主体垂直放入，使探头与土壤或排水层充分接触。填入填充物固定设备，确保顶部盖板与地面平齐，并使用水平仪保持水平，避免车辆碾压影响。

水位传感器安装在排水井或河道边的合适高度，根据当地防洪标准和历史水位确定。雷达或超声波水位计需安装在水流平稳、无漩涡的垂直岸壁或专用支架上，探头正下方不得有杂物。窨井液位计需垂直投影水面，固定支架承重应足够。

雨量传感器安装在空旷无遮挡区域，远离树木和建筑物，水平距离大于障碍物高度的两倍以上。

安装后检验

安装完成后通电测试，检查各模块运行状态。通过人工模拟积水或注水验证测量准确性，检查数据采集和传输是否正常，确认预警功能能否正常触发。

四、操作使用

系统启动

操作人员到达现场后，检查监测点环境，清理杂物，确认安装牢固。打开主机电源，等待系统自检完成（约三至五分钟），检查水位传感器、通信模块和预警指示灯等状态。进入系统操作界面，输入点位信息。

参数设置

通过操作面板或手机应用程序、电脑软件设置参数：

采集频率：根据内涝风险等级设定，可设为每分钟、每五分钟或每十分钟一次。

预警阈值：按积水深度划分等级，如浅积水（十至二十厘米）、中积水（二十至三十厘米）、深积水（三十厘米以上）。

数据传输方式：根据网络覆盖选择4G/5G、NB-IoT或LoRa，配置服务器地址和端口。

报警方式：可自定义声光报警、短信通知、平台弹窗等组合。

日常监测

设备运行后，管理人员通过平台或移动端实时查看各监测点积水深度和水位变化。降雨或汛期加密查看频率，密切关注水位趋势。对比实时水位与历史数据，判断是否异常。发现异常时先检查传感器是否被遮挡或损坏，清理后重新校准。系统自动存储数据并生成历史报表和曲线，工作人员应定期记录监测数据。

预警与应急响应

监测数据达到阈值时，设备立即启动预警。管理人员收到预警后需迅速核实现场情况，可通过视频监控或现场查看。

不同预警级别采取相应措施：

浅积水预警：在监测点周边设置警示标志，引导行人和车辆绕行。

中积水预警：联系市政排水部门调度设备，联动交通信号灯引导车辆。

深积水预警：立即封闭积水路段，禁止通行，疏散周边人员，启动应急通信与指挥中心联络。

内涝消退后，待水位持续低于安全阈值一小时以上方可关闭系统。关闭前导出并备份当日数据，依次关闭各模块电源。

五、维护保养

日常巡检

定期巡检监测点，检查设备外观、连接件和传感器是否被杂物遮挡。清理设备外壳表面的泥沙和落叶，防止排水孔或探头堵塞。地埋式设备重点检查外壳与路面结合处是否松动，防水密封胶是否开裂老化。清理探头淤泥时避免使用硬物刮擦。

定期维护

每月检查供电系统，确保电源稳定、无漏电或短路。清理传感器表面杂物和污垢，防止泥沙影响测量。检查外壳和防水密封圈。

每季度进行设备性能检测，包括传感器精度校准、数据传输测试和预警功能测试。可使用标准液位计对比校准，确保误差在允许范围内。

汛期前重点检查防水性能，汛期加密巡检频次，汛后进行全面保养。

系统维护

定期登录后台管理系统，检查数据采集、存储和分析功能。测试数据传输信号，确保畅通。每年升级设备软件，更新数据处理算法和预警模型。

每次维护后做好记录，包括维护人、时间、各站点状态、部件状态和故障处置信息。保证备件充足。

六、常见故障与排查

故障现象	可能原因	排查与处理方法
无数据输出	线路松动、供电异常	检查信号线和电源线连接，检查电池或太阳能供电
数据异常或偏差过大	传感器被遮挡、设备倾斜、探头堵塞	清理传感器表面，检查水平度，清理探头淤泥
信号中断	通信模块故障、网络覆盖差	检查通信模块状态，确认信号条件
预警不触发	参数设置错误、传感器故障	检查预警阈值设置，测试传感器精度
设备进水	防水密封老化、外壳破损	检查密封圈，更换老化部件，重新防水处理

若数据异常或无法通信，先检查电源和线路。系统出现异常时，维修人员应迅速响应，通过远程诊断或现场检修排除故障。若设备故障影响监测，及时安排人工观测作为补救。

七、注意事项

地埋式设备安装时确保顶部盖板与路面齐平且保持水平，传感器上表面与道路在同一水平面上。

所有与水接触的部件防水性能应达标，可能被水淹没的设备防护等级应为IP68。

清洁作业前必须关停数据采集程序，切断供电电源，确认完全断电。清洁时检查接线接头无破损、开裂或老化渗水隐患。

按规范做好设备接地，安装避雷针或浪涌保护器，防止雷击。

结冰季节注意防冻，防止积水结冰损坏传感器。

系统关闭前及时导出和备份监测数据，避免丢失。

操作人员应严格按照本指南执行各项操作，并结合设备自带说明进行针对性使用和维护。

内涝监测设备的规范使用和定期维护，是确保数据准确、预警及时的根本保障。操作人员应充分认识设备在防汛减灾中的重要作用，以高度责任心做好设备管理和维护工作。
