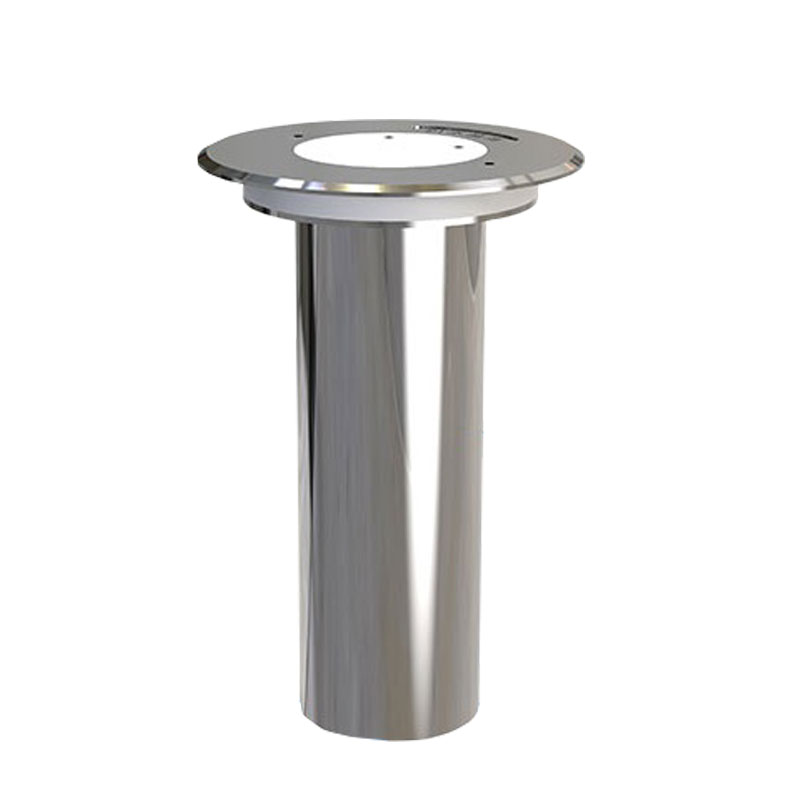

内涝监测设备校准
一、目的
内涝监测设备校准旨在通过量值溯源与功能验证，消除传感器系统误差，确保液位、流量、图像及远程传输数据的准确性与可靠性，满足《水位观测标准》（GB/T50138-2010）、《城市内涝防治系统技术规范》（GB/T51222-2017）等技术标准要求，为城市防洪排涝调度、应急抢险决策提供有效数据支撑。
二、适用范围
本内容适用于城市易涝点、下穿立交、隧道、地下车库、排水管网等关键区域部署的内涝监测设备，包括但不限于电子水尺、雷达水位计、压力式水位计、超声波水位计、多普勒流量计、内涝监控摄像机及遥测终端单元（RTU）的现场校准与维护后校准。
三、校准前准备
（一）设备检查
检查水位传感器探头无腐蚀、无生物附着，安装支架无松动、无变形；雷达水位计天线表面清洁，无积水或结垢。
核查数据采集器供电电压稳定（直流12V±0.5V或24V±1V），通信模块（4G/5G/NB-IoT）信号强度≥-85dBm，数据传输无丢包。
检查遥测终端单元（RTU）时钟与北斗/GPS标准时间同步，偏差≤1s；存储模块剩余容量≥20%。
（二）标准器具
水位校准：采用经计量检定的钢卷尺（量程0~10m，分度值1mm）、标准水位模拟器（适用于电子信号输入型设备）或高精度激光测距仪（误差≤±1mm）。
流量校准：采用标准流速仪（旋桨式或电磁式，精度等级≥1.0级）及标准量水堰槽（巴歇尔槽、三角堰等，经水力模型标定合格）。
计时工具：分度值≤0.01s的电子秒表，经计量检定合格。
辅助工具：万用表（精度≥0.5级）、水平仪、温度计（0~50℃，分度值0.1℃）、信号发生器。
四、校准项目与方法
（一）外观与环境检查
设备标识清晰，铭牌参数（型号、量程、精度、出厂编号）完整；防护等级不低于IP68（水下设备）或IP65（地面设备）。
传感器安装位置符合设计要求：水位计探头距渠底/池底距离≥10cm，避开涡流区；流量计安装在直管段（上游≥10倍管径，下游≥5倍管径）。
现场无强电磁干扰源（如高压电缆、变频设备），环境温度0~40℃，相对湿度≤95%RH（无凝结）。
（二）零点校准
水位计：在已知基准高程点（如窨井底板、河道零点），启动设备零点校准程序，确认示值与基准值偏差≤±1mm；压力式水位计需进行大气压补偿校准，补偿误差≤±0.5hPa。
流量计：在无水流状态下，确认流速示值为0；若存在零点漂移，按说明书进行零点修正，漂移量≤满量程的±0.1%。
（三）水位示值校准
采用分段校准法，按以下流程操作：
基准点设定：选择低、中、高三个水位点（覆盖设备量程的10%、50%、90%），以钢卷尺或激光测距仪实测值为基准。
数据比对：逐点调节传感器测量位置或输入标准模拟信号，记录设备显示值；每点重复测量3次，取算术平均值作为实测值。
盲区验证：测试设备近场盲区（如超声波水位计底部盲区），确认盲区范围内无无效读数；盲区长度应符合设备说明书规定（通常≤30cm）。
（四）流量参数校准
流速校准：在标准水槽中，使用标准流速仪与被校流量计同步测量，在0.1m/s、0.5m/s、1.0m/s、2.0m/s四个流速点进行比对，流速示值误差≤±3%。
断面参数验证：核查流量计内置的水力断面参数（如管道直径、明渠宽度），与设计值偏差≤±1%；若支持手动输入，确认参数修改权限受控。
累积流量校准：通入恒定流量（如10L/s），持续运行10min，记录累积流量示值，与理论值（6000L）偏差≤±2%。
（五）数据采集与传输校准
采样频率：设置设备采样间隔（如5min/次），连续观测1h，确认实际采样次数与设定值一致，误差≤±1次/h。
数据一致性：对比现场设备显示值、RTU存储值及中心平台接收值，三者偏差≤±0.5%（水位）或±1%（流量）。
报警功能：模拟水位达到预警阈值（如30cm、50cm），确认声光报警触发及时，报警信号上传延迟≤10s。
（六）视频监测设备校准
图像清晰度：拍摄标准分辨率测试卡，确认水平清晰度≥400TVL，色彩还原误差ΔE≤5。
水位标尺识别：在监控画面中叠加电子标尺，与实际水位刻度比对，识别误差≤±2cm。
夜视功能：在低照度环境（≤0.1Lux）下，确认红外补光有效，图像噪点≤15%。
五、数据处理与结果判定
（一）示值误差计算
水位/流量示值误差按公式计算：
δ=(D−S)/S×100%
式中：δ—示值误差（%）；D—设备实测平均值；S—标准值（水位基准值/标准流量值）。
（二）允许误差限值
水位计：测量误差≤±1cm（量程0~2m）或±0.5%FS（满量程）（量程>2m）。
流量计：流速误差≤±3%，累积流量误差≤±2%。
RTU：数据传输误码率≤10⁻⁵，时钟同步误差≤±1s/d。
（三）结果判定
所有校准项目符合允许误差限值，判定为校准合格；任一项目超差，需排查原因（如传感器漂移、参数设置错误、信号干扰等），调整后重新校准。若设备老化严重无法修复，应予以更换。
六、校准周期与记录
（一）校准周期
新建或改建内涝监测站点，设备投用前必须校准。
运行中的水位计、流量计每半年校准1次（汛前4月、汛末10月各1次）。
视频监控设备每年校准1次，遭遇暴雨洪涝灾害或设备维修后，需立即开展校准。
高泥沙含量、高腐蚀性环境（如化工园区排水口）设备，校准周期缩短至3个月。
（二）校准记录
记录应包含：设备基本信息（型号、编号、安装位置坐标）、校准日期、环境条件（温度、湿度、水位/流量基准值）、标准器具信息（名称、编号、有效期）、各校准点原始数据、示值误差、功能验证结果、校准结论、校准/复核人员签字。记录保存期限不少于6年，电子数据需异地备份。
七、注意事项
水位校准需在静水或低流速条件下进行，避免波浪、漩涡影响测量精度；雷雨天气禁止户外校准作业。
压力式水位计校准前需进行24h通电预热，确保传感器稳定性；雷达水位计校准时需移除天线附近金属障碍物。
校准后需对设备密封性能进行测试（如浸水试验30min），确认无渗漏；线缆接头处涂抹防水密封胶。
标准器具应定期送检，超期或未检定器具不得使用；校准人员需具备水文水资源调查评价或计量校准相关资质。
