超声波水深探测仪清洁
1总则
1.1目的
本规程规范各类超声波水深探测仪的标准化清洁作业流程，清除水下超声波换能器、船载/岸基探测终端、电控采集机箱、固定支架、信号传输线缆及配套配件表面的水体泥沙、海洋/河道生物附着物、水垢盐晶、污水油膜、粉尘、水渍和腐蚀氧化物；防止污垢遮挡超声探测面、衰减声波信号、堵塞透气泄压通道、腐蚀电路接线端子、老化密封结构，保障江河湖泊、近海海域、水库航道、排水管网水深、水底高程数据连续精准采集，降低设备信号漂移、整机进水、电路故障发生率，延长超声波水深探测仪精密元器件及整机使用寿命，满足水文测绘、海事航道、水务防汛、海洋监测常态化运维作业要求。
1.2适用范围
本内容适用于市面主流全类型超声波水深探测仪器的日常常规清洁、周期性深度清洁和故障预处理清洁，包含船载固定式单波束超声波水深仪、岸基壁挂式水深探测仪、便携式水下超声波测深仪、一体化水底高程监测终端；适用于内河河道、水库闸站、沿海海域、通航航道、地下管网、水下泵站全部水上及水下安装工况，可供水文测绘人员、海事运维班组、水务设备管理人员、生态监测作业人员开展标准化现场清洁作业。
1.3作业前置要求
环境条件：水上现场清洁避开大风7级及以上、暴雨雷电、大浪涌、水体湍流极端工况；水下探头清洁选择水流平缓、悬浮物含量低的作业时段；船载设备清洁停靠平稳泊位作业，避免船体晃动造成设备磕碰及安全事故。
安全前置：临水、船舷高空作业穿戴救生装备及防水劳保用品；水上雷电天气禁止开展室外设备拆机清洁；作业前关闭探测主机电源，断开设备供电及通讯线路，做好设备接地防护，防止高湿环境触电、设备浪涌烧毁精密电路。
物料准备：准备超细纤维无尘软布、软毛防静电细毛刷、低压常温洁净清水、中性水体除垢清洗剂、无水乙醇、塑料软刮刀、绝缘防水棉签、防水密封硅脂、低压除尘气吹；严禁使用钢丝刷、金属刮刀、强酸强碱清洗剂、硬质打磨工具。
设备前置检查：清洁前记录设备基准水深参数、设备在线运行状态、信号传输质量；检查换能器外壳、线缆护套、设备密封胶圈、固定支架有无破损、松动、进水隐患，防止清洁作业掩盖设备原有故障缺陷。
2设备分区清洁流程
根据超声波水深探测仪整机结构和安装工况，分为超声波换能器探测组件、显示采集主机、户外防护壳体与支架、线路及配套辅助配件四大区域分区清洁，结合水下精密声学设备特性差异化管控清洁强度。
2.1超声波换能器探测组件（重点清洁部位）
该部件为水深探测核心精密声学组件，长期浸没水体或长期临水安装，极易附着贝壳、水藻、淤泥、油膜、盐类结晶污垢，是造成声波衰减、水深测量失准的主要诱因，为首要清洁点位。
1.表层附着物清理：使用塑料软刮刀和细软毛刷，轻柔剔除换能器陶瓷探测面及外壳周边板结淤泥、水生藻类、贝壳贝类、水体漂浮絮状杂物；清理换能器基座、安装卡槽内嵌塞砂石杂质，严禁用力磕碰、刮擦陶瓷感应面层，避免探测面破损报废。
2.顽固水垢盐渍清洁：低压洁净清水冲洗换能器整体外观；海域及高矿化度水体设备表面顽固盐晶、硬质水垢，喷涂中性专用除垢清洗剂，静置1-3分钟充分分解沉积物后，低压清水彻底冲洗干净，无清洗剂残留。
3.声学探测面精细擦拭：换能器陶瓷超声发射接收端面，采用无尘防水棉签搭配少量无水乙醇单一方向轻柔擦拭，清除水膜、油垢、细微浮尘；禁止来回反复摩擦探测面，擦拭后自然通风完全风干，保证端面无毛絮、无水印残留。
4.泄压及线缆根部养护：疏通换能器透气泄压微孔、导压通道；清洁探头出线根部腐蚀污垢，检查防水护套完整性，风干后接头部位薄涂防水硅脂，防止水体沿线缆缝隙渗入设备内部。
2.2采集显示主机与防护机箱
1.使用微湿无尘软布擦拭船载、岸基显示主机外壳、操作面板，清除水渍、风尘、作业残留污渍；严禁大水直接冲洗主机机身、操作按键和显示屏幕。
2.精细化清洁高清显示屏、功能按键、参数调节旋钮，清理按键缝隙积尘和泥垢；屏幕专用软布擦拭抛光，避免产生划痕影响数据观测和参数设置。
3.清洁电控机箱散热格栅、防水呼吸阀、箱体密封沟槽；清理槽内淤积杂物，保障设备腔体通风防潮，防止内部主板受潮腐蚀；擦拭机箱门锁及密封胶圈，保障箱体防水密闭性能。
2.3固定支架与船体/岸基连接件
1.清水配合中性清洗剂清洁换能器固定吊架、岸基安装立杆、船载夹具、转向调节支架表面淤泥、水溅污渍、户外扬尘污垢。
2.清洁支架调节转轴、锁紧螺栓、定位卡槽缝隙沉积物，保证探头角度调节、支架拆装动作顺畅无卡滞；清理金属固件浮锈斑点。
3.清洁风干后，金属裸露连接件按需补涂防腐防护涂层，抵抗水体酸碱腐蚀、海洋盐雾侵蚀，延缓支架锈蚀变形。
2.4线缆及配套辅助配件
设备配套水下屏蔽信号线缆、航空防水插头、船载供电线路、防雷组件、电源适配器、定位紧固件：擦拭整条水下及户外线缆外皮污垢、老化附着物；重点清洁航空插头金属针脚氧化层；紧固全部松动接线端子；清洁防雷器件表面腐蚀杂质，排查线缆磨损隐患，成套整理辅助配件除尘防潮。
3不同安装型式超声波水深仪专项清洁要点
船载固定式超声波水深探测仪：严禁改动换能器吃水深度和安装倾角；清洁船底探头时避免船体涂层破损；重点清理船底周边吸附浮游生物，防止船体涡流杂物干扰超声测距。
岸基壁挂式超声波水深探测仪：重点清洁探头防尘防雨护罩；疏通设备排水导流槽，防止雨水冲刷泥沙堆积探头表面；保护设备水平基准，清洁后复核探测角度无偏移。

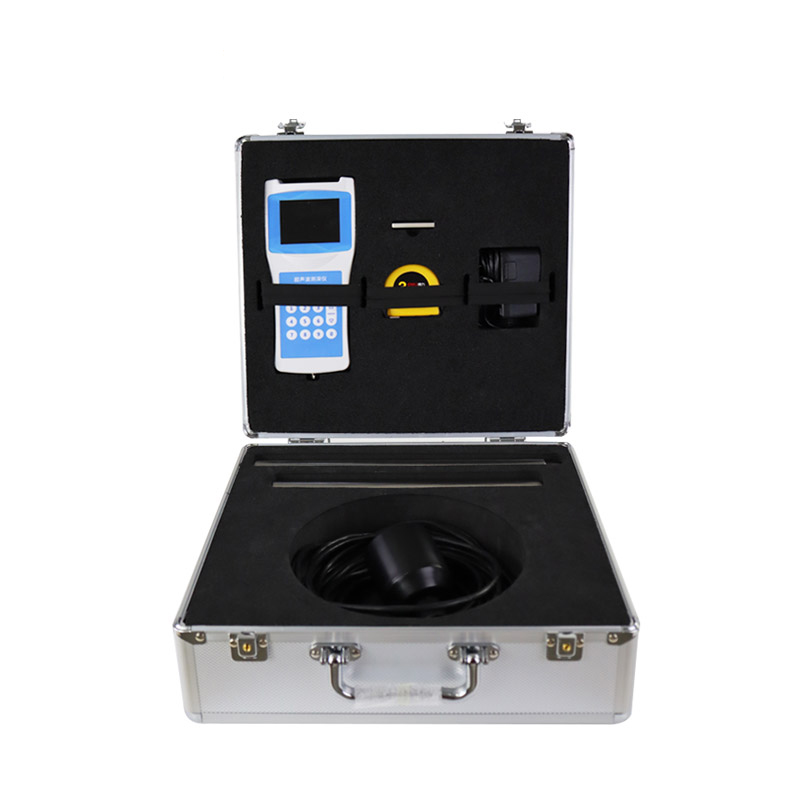

便携式超声波水深测深仪：严禁浸泡手持主机部件；重点做好探头线缆弯折部位清洁养护；收纳前整机风干防潮，避免便携存放环境滋生霉菌腐蚀配件。
闸站/水库一体化水深监测终端：重点清洁设备防雨遮阳组件；清理水面漂浮杂物，保证换能器正下方探测区域无遮挡，避免障碍物造成水深数据误采集。
4清洁作业禁忌事项
1.严禁使用汽油、稀料、烧碱、强酸强碱除锈剂等腐蚀性溶剂清洁超声换能器、显示屏幕和电路板元器件；
2.严禁高压水枪近距离直冲换能器探测面、机箱呼吸阀、航空防水插头、主机接口冲洗作业；
3.设备未完全断电、线路未拔插分离前，禁止开展电控主机和带电接线部位清洁作业；
4.禁止硬质金属工具打磨、刮擦换能器陶瓷探测面、显示屏等精密声学易损部件；
5.电气机箱、接线插头、线路接头未完全风干前，严禁合闸上电、开机探测作业；
6.严禁拆卸、撬动设备出厂标定参数、水深校准基准部件开展清洁作业；
7.恶劣海况、大浪湍流时段，禁止下水拆卸水下换能器开展深度清洁作业。
5清洁后检查与复位作业
5.1外观与密封性检查
整机全点位排查，设备无残留污垢、泥沙及清洁杂物；换能器探测面完好无划痕；全部防水胶圈、机箱门、线路接头闭合锁紧无渗漏；支架角度、安装基准符合测绘规范；全部排水、透气通道通畅无堵塞。
5.2开机功能校验
设备及电气配件完全风干后，恢复供电与通讯链路；开机完成设备自检，查看后台实时水深监测数据、设备信号强度；结合现场已知标准水深校验采集精度，确认无声波信号衰减、无数据漂移、无设备报警、无通讯离线，判定清洁作业达标。
5.3现场复位归档
收纳全部清洁工具，清理作业现场水上、岸边杂物；紧固全部支架、线路锁紧配件；按水文海事运维管理要求填写作业台账，记录清洁点位、作业时间、设备运行工况，归档留存运维记录。
6清洁频次规范
日常常规清洁：近海高盐雾、高泥沙水域每15天开展一次常规清洁；内河水库、低污染水域每月开展一次整机常规保洁；
深度拆解清洁：水下换能器、防水接线组件每季度开展一次拆解深度清洁；大风大浪、汛期高泥沙水体、海藻爆发后立即开展专项应急清洁；
换季保养清洁：每年汛期来临前、冬季冰冻期前期，完成整机深度清洁、防腐、防潮防冻专项保养作业。
7故障备注说明
若清洁作业过程中发现换能器陶瓷面层破损、设备密封失效、线路泡水老化、主机屏幕故障、支架变形等设备缺陷，禁止强行复位上电投入探测作业；立即终止清洁工作，上报水文、海事及水务运维管理人员开展检修、标定或配件更换，保障水域水深监测数据连续稳定上传。
