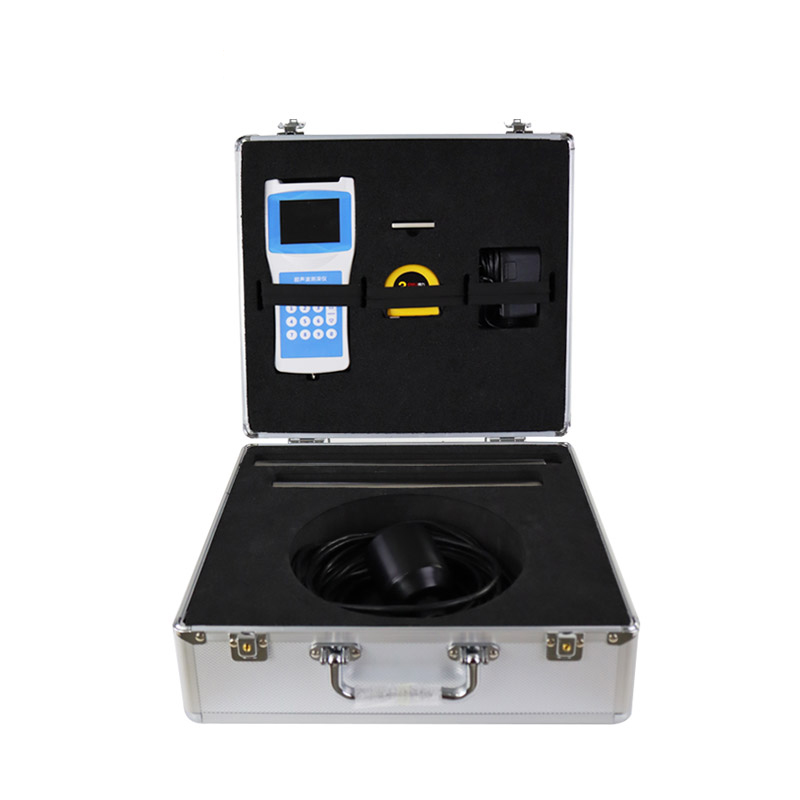

超声波水深探测仪校准

一、概述

超声波水深探测仪是利用超声波在水介质中的传播特性来测量水体深度的仪器。其工作原理是通过换能器向水底发射超声波脉冲，接收来自水底或障碍物的回波，根据声波往返时间与水中声速的乘积计算距离。该类仪器广泛应用于航道测量、水文测验、水库库容监测和海洋调查等领域。为保证测量结果的准确性，超声波水深探测仪在出厂前、投入使用前及定期维护中均需进行校准。校准的核心目的是确定仪器测得的时间间隔与标准距离之间的对应关系，验证声速设置、增益调节和信号处理算法的正确性，并评定其测量误差是否符合技术指标要求。

二、校准环境要求

2.1 实验室校准

实验室校准应在专用静水水池或水槽中进行。水池深度应大于被校仪器的最大量程，池壁和水底应具备吸声条件以减少多重反射干扰。水温控制在10℃至30℃之间，水温波动不超过±1℃/h。校准区域内无强电磁场干扰，无强烈振动源。水池水面应保持平静，无可见波纹和气泡。

2.2 现场校准

现场校准应在水体清澈、水流平稳、水底平坦的天然水域或人工水域中进行。应选择无风或微风天气，水面波浪高度不超过仪器盲区要求的限值。现场校准时应同步测量水温、盐度（咸水水域）和气压，用于计算实际声速。

2.3 水质要求

校准用水应清洁透明，浊度不超过50 NTU。水中悬浮物含量不应影响超声波的正常传播和回波接收。当水体中含气量较高时（如瀑布下游、曝气池附近），不宜进行校准。

三、校准标准设备

标准设备	用途	精度要求
标准钢卷尺/精密直尺	测量实际水深	分辨率1 mm，示值误差≤±0.5 mm/m
激光测距仪	测量空气段距离	分辨率0.1 mm，精度≤±1 mm
标准温度计	测量水温	分辨率0.01℃，允差≤±0.05℃
标准盐度计	测量水体盐度	分辨率0.01 PSU，精度≤±0.02 PSU
标准声速剖面仪	测量水中声速	精度≤±0.1 m/s
标准压力式水深计	现场比对参考	精度等级不低于0.1级

四、校准项目与步骤

4.1 外观与功能检查

检查仪器外壳是否完好，铭牌标识是否清晰。确认换能器表面平整光洁，无划痕、裂纹和气泡附着。检查电缆接头防水性能良好，绝缘电阻不低于100 MΩ（500 V兆欧表测试）。开机后屏幕显示正常，按键响应灵敏。进入仪器设置菜单，确认各项参数可调，存储功能和通讯接口工作正常。

4.2 零点校准

零点校准用于消除仪器内部电路延迟和换能器安装偏差引入的系统误差。

将仪器换能器固定于已知高度的支架上，使换能器面与水面平行且垂直于水面，间距不小于仪器的盲区距离。记录仪器显示的水深读数  D m 和用钢卷尺实测的换能器面至水面的距离  D 0 。零点偏移量按公式（1）计算：

ΔD =  D m  −  D 0  (1)

将  ΔD输入仪器的零点补偿参数中，使显示值与实测值一致。重复三次取平均值作为最终零点补偿值。

4.3 声速参数验证

超声波在水中的传播速度随水温、盐度和压力的变化而改变。淡水中的声速可按Del Grosso公式（2）近似计算：

c =  1402.388 +  5.0383T −  0.0580T 2 +  0.00023T 3 (2)

式中： c为声速（m/s）； T为水温（℃）。

咸水中的声速计算还需引入盐度项，按Chen-Millero-Li公式进行计算。

校准时，用标准温度计测量校准水体的温度，用盐度计测量盐度（如适用），计算出理论声速值。将理论声速值输入仪器设置中，作为后续准确度校准的基础参数。同时可使用标准声速剖面仪直接测量实际声速进行比对验证。

4.4 静态准确度校准

在静水水池中，将仪器固定于可升降的支架上。以等间距选取不少于5个校准深度点，覆盖仪器量程的10%—100%（如0.5 m、1.0 m、2.0 m、5.0 m、10.0 m、20.0 m，具体根据仪器量程确定）。逐点调整仪器与水底之间的距离，待读数稳定后记录仪器显示的水深值。同时用标准钢卷尺或激光测距仪测量换能器面至水底反射面的实际距离  D i 。每个校准点重复测量三次，取算术平均值。

各校准点的示值误差按公式（3）计算：

E i  =    D i    D mi  − D i    ×  100% (3)

式中： E i 为第  i点的相对误差； D mi 为仪器在第  i点的平均显示值； D i 为第  i点的标准距离值。

全量程最大允许误差一般规定为±0.5% RD（读数值）或±1 cm，取两者中的较大值，具体依据产品技术规格书确定。

4.5 线性度计算

以标准距离为自变量  x i 、仪器显示值为因变量  y i ，采用最小二乘法拟合直线方程：

y =  kx +  b (4)

式中： k为比例系数； b为固定偏差。

线性度误差按公式（5）计算：

E L  =    D max    max ∣y i  − (kx i  + b)∣   ×  100% (5)

式中： D max 为校准使用的最大深度值。

4.6 盲区测试

盲区是指仪器能够可靠测量的最小距离。将仪器逐步靠近反射面，记录仪器仍能稳定显示有效读数时的最小距离值。该值应不大于产品技术规格书中标称的盲区距离。盲区测试可在空气中用标准直尺配合平面反射板进行。

4.7 分辨率测试

在仪器可分辨的最小量程段，微调反射面位置，改变距离增量等于仪器标称分辨率的值（如1 mm、5 mm或10 mm），观察仪器显示值是否发生相应变化。能够稳定区分的最小距离变化量即为实际分辨率。

4.8 温度影响测试

将整套校准装置（含水池或水槽）置于恒温环境中，分别在低温（5℃）、常温（20℃）和高温（35℃）条件下各稳定2 h后进行静态准确度校准。比较不同水温下仪器测量误差的变化。温度系数按公式（6）计算：

α T  =    ΔT   E max  − E min    (6)

式中： α T 为温度系数（%/℃）； E max 、 E min 分别为各温度点最大测量误差； ΔT为最高与最低温度之差。

4.9 重复性测试

在同一深度点（推荐满量程的50%），在相同条件下连续进行不少于6次独立测量。按公式（7）计算实验标准偏差：

s =     n − 1   ∑ i=1 n (D i  −  D ˉ) 2      (7)

式中： D ˉ为  n次测量的算术平均值。

重复性以变异系数  CV =  s/ D ˉ ×  100%表示。

4.10 波束角影响测试

将反射面倾斜放置，使反射面法线与仪器发射轴线之间形成不同夹角（如0°、2°、5°、10°），记录各角度下的测量值。当反射面倾斜导致回波信号减弱至仪器无法识别时，对应的夹角为该仪器的有效波束角。波束角测试结果可用于评估仪器在实际不规则水底条件下的适用性。

五、校准数据处理

所有校准数据应填入统一格式的校准记录表，内容包括：校准日期、地点、水温、盐度、声速计算值、标准设备名称及编号、仪器型号及编号、各校准点标准距离、仪器示值、计算误差、线性度、重复性、盲区实测值、校准结论。

校准结果应编制校准报告，明确给出以下信息：

各校准点示值误差及全量程最大误差；

比例系数和固定偏差；

线性度误差；

盲区距离；

实际分辨率；

重复性变异系数；

温度系数（如适用）；

校准结论（合格/不合格）及建议下次校准日期。

六、校准周期

超声波水深探测仪的校准周期应根据仪器类型、使用频率和工作环境确定。一般建议如下：

实验室台式设备：每12个月校准一次；

便携式野外测量设备：每6个月校准一次；

船载固定安装设备：每12个月校准一次，航次密集时可缩短至每6个月；

仪器经过维修、更换换能器或遭受剧烈撞击后，应立即重新校准；

连续两个校准周期内误差均远小于允许值时，经技术负责人批准可适当延长校准周期，但延长期不得超过原周期的50%。

七、注意事项

校准前应将换能器表面擦拭干净，去除油污、水垢和附着物，以免影响声波耦合效率。

校准过程中换能器与水面的相对位置应保持固定，避免人为触碰引起位移。

静水水池校准时，注水操作应提前完成，待水面完全平静后再开始测量。

声速参数的设置应与校准水体的实际物理条件相符，水温测量深度应与仪器测量深度一致。

现场校准时应避免在船只发动机运转状态下进行测量，以免气泡和振动干扰回波信号。

校准完成后应将校准参数（零点补偿、声速修正系数等）做好记录并存档，写入仪器配置时须进行复核确认。

校准记录应归档保存，保存期限不少于该仪器报废后五年。
