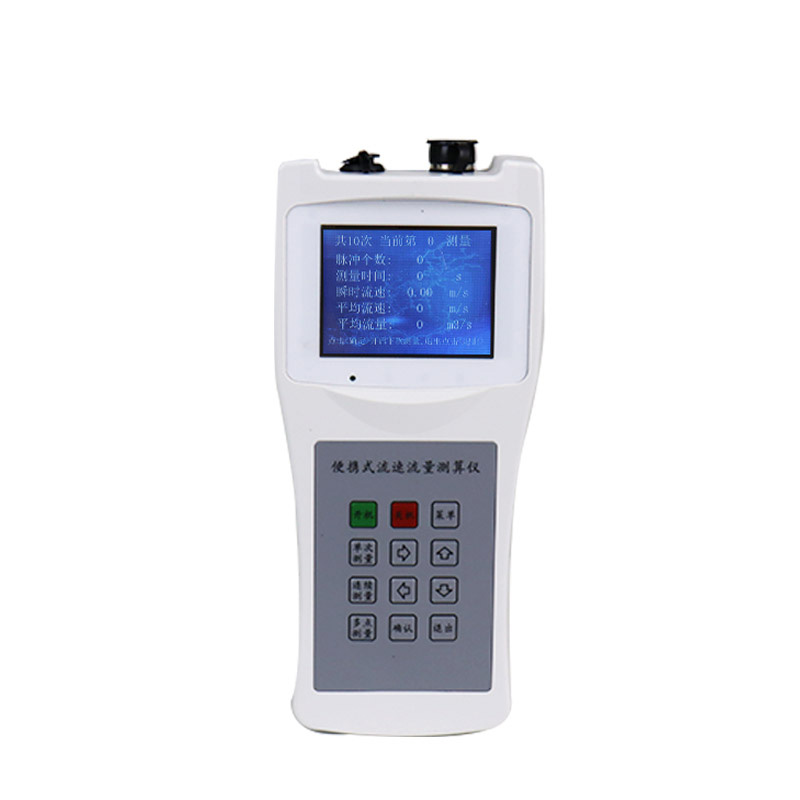

便携式流速测量仪校准
一、概述
便携式流速测量仪是用于现场测量天然河道、明渠、管道及实验室水槽中水体流动速度的仪器。常见的测量原理包括旋桨（旋杯）式、电磁式和声学多普勒式。为保证流速测量数据的准确性，便携式流速测量仪在出厂前、投入使用前及定期维护中均需进行校准。校准的核心目的是确定仪器输出信号（脉冲频率、感应电压或声学频移量）与标准流速之间的对应关系，求得标定系数，并评估其测量误差是否在允许范围内。
二、校准环境要求
2.1 实验室校准
实验室校准应在专用检定水槽或拖曳水槽中进行。水槽长度应满足仪器在最高校准流速下稳定运行的距离要求，一般不小于10 m。水槽内水流应平稳，无明显漩涡、气泡和横向脉动。实验室温度控制在10℃至30℃之间，水温波动不超过±2℃。校准过程中应避免人员走动引起水槽振动。
2.2 现场比对校准
在现场水体中进行比对校准时，应选择水流平稳、断面规整、无漂浮物和明显紊动的河段。同步使用标准流速仪进行比对测量。现场校准的水温、水深和含沙量应予以记录。
2.3 电源与环境
校准前仪器电池电量应充足，或采用稳压电源供电。电磁兼容环境应满足仪器正常工作要求，无强射频干扰源。
三、校准标准设备
| 标准设备 | 用途 | 精度要求 |
|---|---|---|
| 标准流速检定水槽 | 提供已知稳定流速场 | 流速均匀区偏差≤±0.5% |
| 拖车牵引系统 | 带动仪器以恒定速度运动 | 速度控制误差≤±0.2% |
| 标准转速计（旋桨式） | 标定转子转速 | 分辨率0.1 r/min |
| 标准电磁流量计 | 测量水槽循环流量 | 精度等级不低于0.5级 |
| 标准声学多普勒流速仪 | 现场比对参考 | 经上级计量机构校准，不确定度≤±1% |
| 计时器 | 测量累积转数用时 | 分辨率0.01 s，日差≤0.5 s |
四、校准项目与步骤
4.1 外观与功能检查
检查仪器外壳是否完好，显示屏是否清晰，按键操作是否正常。旋桨式流速仪的转子应转动灵活，轴向间隙和径向跳动量应符合产品技术要求，桨叶无变形、缺损。电磁式流速仪的电极表面应清洁，绝缘层无破损。声学多普勒式流速仪的换能器表面应无划痕和污渍。检查电缆连接可靠，绝缘电阻不低于100 MΩ（500 V兆欧表测试）。开机自检应无报错信息。
4.2 旋桨式流速仪校准
4.2.1 检定水槽法
将流速仪固定在检定水槽的支架上，使仪器转子轴线与水流方向平行，偏角不超过±2°。按流速递增或递减的顺序，选取不少于5个校准点，覆盖仪器量程的20%—100%（如0.05 m/s、0.15 m/s、0.30 m/s、0.50 m/s、0.75 m/s、1.00 m/s）。在每个流速点稳定运行不少于60 s后，记录仪器在规定时间内的总转数 N和计时时长 t。同时记录标准设备测得的真实流速 v s 。
4.2.2 拖车法
在无水拖曳水槽中，将旋桨式流速仪安装在拖车上，使转子在空气中以不同速度拖曳旋转。记录拖车速度 v c 和转子转速 n（r/s）。该方法主要用于低速段的辅助校准。
4.2.3 标定系数计算
旋桨式流速仪的输出关系按公式（1）表示：
v = k ⋅ n + c (1)
式中： v为流速（m/s）； n为转子转速（r/s）； k为桨叶水力螺距（m）； c为仪器常数（m/s）。
采用最小二乘法对各校准点的 (n i , v si )数据进行线性拟合，求得标定系数 k和 c。相关系数 r应不小于0.999。
4.2.4 相对误差计算
各校准点的相对误差按公式（2）计算：
E i = v si v mi − v si × 100% (2)
式中： v mi 为按拟合公式计算的第 i点流速值； v si 为标准流速值。
4.3 电磁式流速仪校准
电磁式流速仪的传感器部分一般在出厂时已固化标定系数，校准主要针对信号处理器和整体系统。将传感器放入检定水槽中，选取不少于5个流速点，记录仪器输出的流速读数。同时记录标准流速值。计算各点示值误差和全量程最大误差。电磁式流速仪的非线性误差一般要求不超过±0.5% FS。
4.4 声学多普勒式流速仪校准
声学多普勒式流速仪（ADV）的校准包括声速标定和流速标定两部分。
声速标定：在已知水温、盐度和深度的水体中，测量声波往返时间，按公式（3）计算声速并与理论值比较：
c = t 2d (3)
式中： c为声速（m/s）； d为换能器到反射靶的距离（m）； t为声波往返时间（s）。
流速标定：在检定水槽中选取不少于5个流速点，记录仪器测得的流速分量。同时记录标准流速值。计算各方向的流速测量误差。三维声学多普勒流速仪应分别对水平两轴和垂直轴进行校准。
4.5 启动流速测试
启动流速是指旋桨式流速仪转子能够持续转动并输出有效信号的最小水流速度。将水槽流速从零开始缓慢增大，观察仪器输出。当仪器开始连续计数且信号稳定时，记录此时的标准流速值，即为启动流速。启动流速应不大于产品技术规格书中的标称值。
4.6 重复性测试
在同一流速点（推荐满量程的50%），在相同条件下连续进行不少于6次独立测量。按公式（4）计算实验标准偏差：
s = n − 1 ∑ i=1 n (v i − v ˉ) 2 (4)
式中： v i 为第 i次测量的流速值； v ˉ为 n次测量的算术平均值。
重复性以变异系数 CV = s/ v ˉ × 100%表示。
4.7 温度影响测试
将流速仪置于恒温水槽中，分别在低温（5℃）、常温（20℃）和高温（35℃）条件下各稳定30 min后进行单点校准。比较不同温度下的测量偏差。声学多普勒式流速仪的温度影响主要通过声速修正算法进行评估。
五、校准数据处理
所有校准数据应填入统一格式的校准记录表，内容包括：校准日期、地点、水温、标准设备名称及编号、仪器型号及编号、各校准点标准流速、仪器读数或转数、计时时长、计算误差、拟合参数、校准结论。
校准结果应编制校准报告，明确给出以下信息：
标定系数 k和常数 c（旋桨式）及其不确定度；
各校准点示值误差及全量程最大误差；
相关系数；
启动流速；
重复性变异系数；
校准结论（合格/不合格）及建议下次校准日期。
六、校准周期
便携式流速测量仪的校准周期应根据仪器类型、使用频率和作业环境确定。一般建议如下：
旋桨式流速仪：每12个月校准一次；频繁使用（每年超过100小时）的仪器每6个月校准一次；
电磁式流速仪：每12个月校准一次；
声学多普勒式流速仪：每12个月校准一次；
仪器经过跌落撞击、更换转子组件或传感器探头后，应立即重新校准；
现场使用中如发现数据与经验值明显不符，应提前校准。
七、注意事项
校准前应将旋桨式流速仪的转子在清水中浸泡不少于10 min，使轴承充分润滑。
校准过程中应避免手或身体部位靠近传感器，以免干扰流场。
电磁式流速仪的电极在使用后应及时清洗，防止沉积物影响测量灵敏度。
声学多普勒式流速仪的换能器表面如有气泡附着，应使用软布轻轻擦拭去除。
校准完成后应将标定系数正确输入仪器的数据处理软件或记录簿中，并做好备份。
校准记录应归档保存，保存期限不少于该仪器报废后五年。
