雨量观测系统校准

一、概述

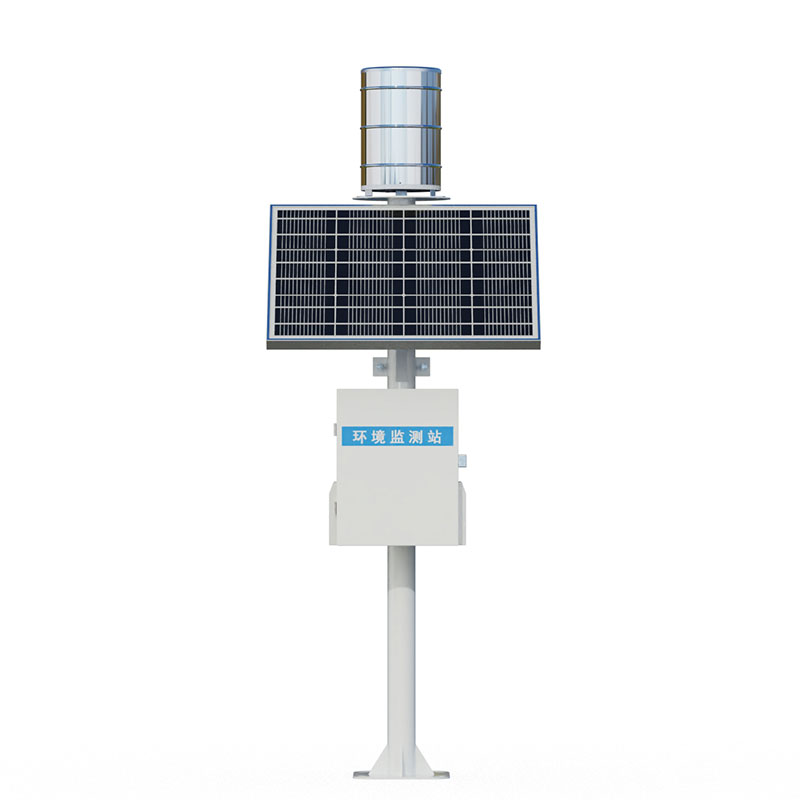

雨量观测系统用于测量单位时间内的降水深度，是气象监测、水文预报和防洪减灾的基础设备。该系统主要由雨量传感器、数据采集器、通信模块和供电单元组成。为保证观测数据的准确性，雨量观测系统在出厂前、安装前及日常运行中均需进行校准。校准的核心目的是确定仪器输入量（实际降水量）与输出量（脉冲数、电压信号或数字读数）之间的对应关系，并验证其测量误差是否满足技术指标要求。

二、校准环境要求

实验室校准：在室内受控环境中进行，环境温度控制在10℃至30℃之间，相对湿度不高于85%RH，无明显气流扰动。

现场校准：在仪器安装地点进行，应选择无降水时段开展，校准过程中避免阳光直射传感器承雨口，周围无遮挡物影响人工注水均匀性。

水源要求：校准用水应为洁净自来水或蒸馏水，水温与室温之差不超过±5℃，水中不得含有泥沙、悬浮物等杂质。

场地要求：校准区域地面水平度偏差不超过±1°，以保证雨量传感器安装倾角符合设计要求。

三、校准标准设备

标准设备	用途	精度要求
标准雨量量筒	提供已知体积的校准用水	计量等级不低于二等标准
恒流注水装置	模拟恒定降雨强度	流量控制误差≤1%
精密电子天平	称量注入水量	分辨率0.01 g，精度等级Ⅱ级及以上
秒表	计时	分辨率0.01 s，日差≤0.5 s
水平仪	检查安装倾角	灵敏度≤0.5°

四、校准项目与步骤

4.1 外观与安装检查

检查雨量传感器外壳是否完好，承雨口有无变形、裂纹或堵塞。确认过滤网清洁无杂物。使用水平仪检查传感器安装面，水平偏差应符合产品说明书要求（一般不大于±2°）。检查数据采集器与传感器的电气连接正确可靠，绝缘电阻不低于20 MΩ（250 V兆欧表测试）。

4.2 分辨力验证

分辨力验证适用于翻斗式雨量计。将已知体积的标准水量（对应0.1 mm或0.2 mm降水深度，视仪器分辨力而定）缓慢注入承雨口，观察数据采集器是否记录到一次有效翻转信号。重复三次，每次均应正确计数。若仪器未能正确响应，需检查翻斗动作灵活性和磁开关或霍尔元件的工作状态。

4.3 静态准确度校准

静态准确度校准通过注入已知体积的水量，检验仪器累计降水量的测量误差。

操作步骤：

记录数据采集器当前雨量累计值  R 0 。

使用标准量筒量取一定体积  V的校准用水，按公式（1）换算为等效降水深度  h：

h =    A   V   ×  10 (1)

式中： h为等效降水深度（mm）； V为注入水量（mL）； A为承雨口面积（cm²）。

将量取的水以接近自然降雨的速度均匀注入承雨口，注水时间不少于30 s，避免水流冲击翻斗或称重感应部件。

注水完成后等待至少1 min，待传感器内部排水稳定，记录数据采集器雨量累计值  R 1 。

计算单次校准误差  E：

E =    h   R 1  − R 0  − h   ×  100% (2)

选取不少于5个标定点，覆盖仪器量程的10%—100%（如0.5 mm、2 mm、5 mm、10 mm、20 mm），逐点进行上述操作。每个标定点重复测量三次，取算术平均值作为该点的测量结果。

4.4 强度特性测试

降雨强度特性反映仪器在不同降水强度下的测量准确度。使用恒流注水装置或人工量筒配合秒表，分别以低强度（0.5 mm/min）、中强度（2 mm/min）和高强度（4 mm/min）向承雨口持续注水，每种强度持续注水时间不少于5 min。记录仪器测得的累计降水量和标准装置给出的标准降水量，按公式（2）计算各强度下的测量误差。

4.5 重复性测试

在相同条件下（同一操作人员、同一标准量筒、相同注水速度），对同一降水深度（推荐10 mm）连续进行不少于6次独立测量。按公式（3）计算实验标准偏差  s r ，再按公式（4）计算变异系数  CV：

s r  =     n − 1   ∑ i=1 n (x i  −  x ˉ) 2      (3)

CV =     x ˉ   s r    ×  100% (4)

式中： x i 为第  i次测量的降水深度值； x ˉ为  n次测量的算术平均值； n为测量次数，取  n ≥  6。

4.6 滞后误差测试

滞后误差主要针对称重式雨量计。在完成一次较大注水量（如20 mm）后，立即开始连续记录仪器输出的降水累计值，观测后续5 min内读数的变化。滞后误差表现为注水停止后读数仍持续小幅增长的现象，其数值以停止注水后最大增量占注入总量的百分比表示。

4.7 温度影响测试

将雨量传感器置于恒温环境中，分别在低温（0℃）、常温（20℃）和高温（40℃）条件下各稳定2 h后进行静态准确度校准。比较不同温度下的测量误差变化，温度系数按公式（5）计算：

α T  =    ΔT   E max  − E min    (5)

式中： α T 为温度系数（%/℃）； E max 、 E min 分别为各温度点最大测量误差； ΔT为最高与最低温度之差。

五、校准数据处理

所有校准数据应填入统一格式的校准记录表，内容包括：校准日期、地点、环境条件（温度、湿度）、标准设备名称及编号、仪器型号及编号、各标定点注入水量、仪器示值、计算误差、重复性指标、校准结论。

校准结果应编制校准报告，明确给出以下信息：

各标定点测量误差；

全量程最大误差；

不同降雨强度下的误差；

重复性变异系数；

温度系数（如适用）；

校准结论及建议下次校准日期。

六、校准周期

雨量观测系统的校准周期应根据仪器类型、使用环境和历史校准数据确定。一般建议如下：

国家基准站和重要气象观测站：每6个月校准一次；

一般气象站和水文站：每12个月校准一次；

自动雨量站（无人值守）：每12个月现场校准一次，每24个月返厂全面校准；

仪器经过维修、遭受冰冻损坏或更换核心部件后，应立即重新校准；

连续两个校准周期内误差均远小于允许值时，经技术负责人批准可适当延长校准周期，但延长期不得超过原周期的50%。

七、注意事项

校准前应清理承雨口和过滤网，确保排水通道畅通。

注水过程中应避免水流直接冲击翻斗式雨量计的翻斗壁或称重式雨量计的收集桶内壁，应采用漏斗或导管引导水流沿桶壁流入。

冬季校准时，若传感器内部有结冰，应先在室温下解冻并彻底干燥后再进行校准。

校准完成后应及时排空传感器内部的残余积水，防止长期滞留导致腐蚀或滋生藻类。

校准参数如需写入数据采集器，应做好参数备份并记录修改日志，防止误操作覆盖原有配置。

校准记录应归档保存，保存期限不少于该仪器报废后五年。
