便携式超声波测深仪使用指南

一、概述

便携式超声波测深仪是一种利用声波在水中的传播特性来测量水体深度的便携式检测设备。仪器通过换能器向水底发射超声波脉冲，声波遇到水底后反射回换能器，主机根据声波发射与接收的时间差，结合声波在水中的传播速度，自动计算并显示当前水深。

该仪器具备体积小巧、携带方便、操作简单、测量快速准确等特点，广泛应用于江河湖泊水深测量、水库库容监测、航道勘测、港口码头水深检测、水下地形调查、水文测验以及抗洪抢险等场景。

与传统测深设备相比，便携式超声波测深仪的核心优势在于单人即可操作、无需复杂安装、测量响应迅速，特别适用于野外流动性测量和应急现场查勘。

本指南旨在为用户提供便携式超声波测深仪从开箱验收到日常使用的通用操作指导。

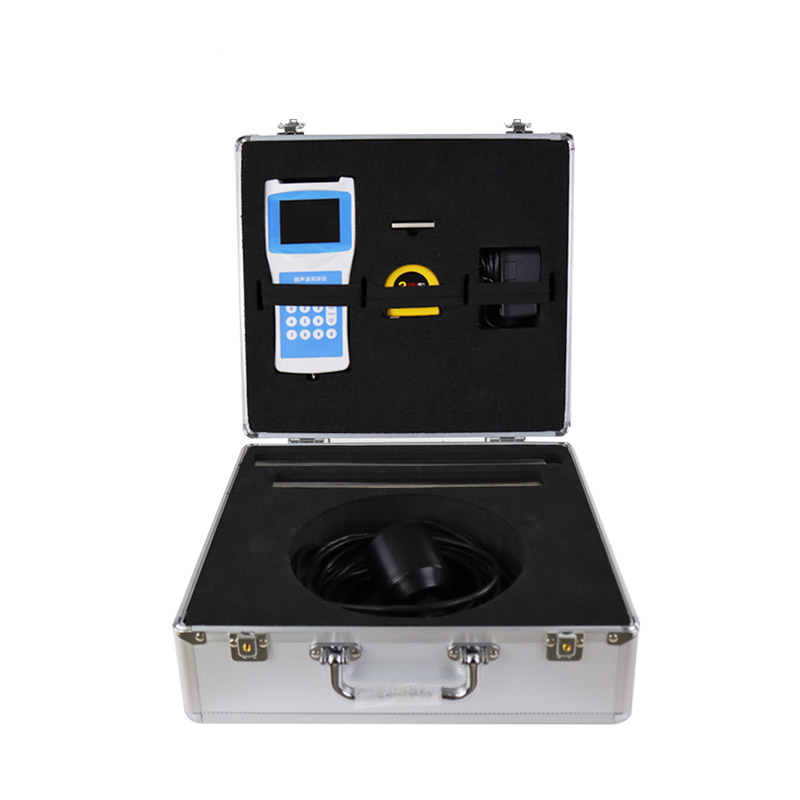

二、系统组成

一套完整的便携式超声波测深仪通常包括以下部分：

1.主机：设备的控制与显示核心，内部集成信号发射电路、接收处理电路、微处理器和数据显示屏幕。主机通常配备大尺寸彩色液晶屏，可实时显示水深、水温、声速及回波波形等数据。

2.换能器：又称探头或传感器，用于完成电声转换，即发射超声波脉冲并接收水底回波信号。换能器材质通常采用耐腐蚀、抗老化的专用材料，具备良好的密封防水性能。

3.电源系统：为主机供电，通常采用大容量可充电锂电池或干电池，以满足野外长时间连续测量需求。

4.连接电缆：用于连接主机与换能器，传输发射信号和接收信号。电缆应具备良好的耐磨损和抗拉伸性能。

5.测量杆：用于固定换能器并将探头延伸至水面以下指定深度，材质通常为轻质高强度铝合金或不锈钢。

6.数据存储与传输模块：用于存储测量数据并通过USB接口或蓝牙等方式导出至电脑或移动终端。

7.便携箱与附件：用于设备收纳和携带，附件通常包括充电器、备用电池、数据线、使用说明书及维护工具等。

三、测量前准备

3.1开箱检查

新设备或每次野外作业前，应进行以下检查：

打开便携箱，按照装箱清单逐一核对主机、换能器、电缆、测量杆、充电器及数据线等配件是否齐全。

检查主机外壳有无磕碰、裂纹或变形，屏幕有无划痕。

检查换能器发射面有无划伤、裂纹或附着物，电缆外皮有无破损。

检查各连接接口是否清洁、无氧化，接触是否良好。

3.2电池准备

出发前确认主机电池电量充足，如电量不足应提前充电。

建议携带备用电池，以应对长时间野外测量需求。

长期未使用的电池，使用前应进行一次完整的充放电循环以恢复活性。

3.3参数设置

测量前应根据现场条件正确设置以下参数：

声速设置：声波在水中的传播速度受水温、盐度和水深影响。可手动输入当地水温，仪器自动计算对应声速值，也可直接输入已知的声速数值。多数仪器内置温度传感器可自动测量水温并进行声速补偿。

测量单位：根据使用习惯选择米或英尺作为深度显示单位。

量程选择：根据预估水深设定合适的测量量程，量程过小可能导致深水区无法测得数据，量程过大可能影响浅水区的测量精度。

增益调节：根据水体浑浊度和底质情况调节接收信号放大倍数，确保回波信号清晰可辨。

四、操作流程

4.1开机与自检

将换能器通过连接电缆与主机对应接口连接牢固。

按下电源键启动仪器，主机进行系统自检，屏幕依次显示设备型号、软件版本及初始化信息。

自检完成后，仪器进入测量主界面，屏幕应正常显示当前深度数值或待机状态提示。

检查屏幕显示有无异常报警标识，如电量不足、信号异常等。

4.2换能器安装与入水

将换能器固定在测量杆下端，确保连接牢固、不松动。

根据测量杆上的刻度标记调整换能器入水深度，记录换能器吃水深度值以便后续数据修正。

缓缓将换能器放入水中，避免撞击水底或磕碰岸边硬物。

确保换能器发射面垂直朝向水底，倾斜角度不宜过大，以免回波信号衰减导致测量失败。

对于船载测量，换能器应安装在船侧或船尾，避开螺旋桨和流水孔等产生气泡的区域。

4.3测量操作

换能器入水后，仪器应自动开始测量并在屏幕上连续显示实时水深值。

观察屏幕上的回波波形或信号强度指示，确认换能器接收到清晰稳定的水底回波信号。

待水深数值稳定后，记录该测点水深数据。建议每个测点连续观测一段时间，取平均值以消除水面波动对读数的影响。

在不同测点之间移动时，应保持换能器始终处于水面以下，避免离开水面后重新入水产生气泡干扰。

测量过程中如遇水深变化剧烈或信号丢失，应降低测量移动速度，待信号恢复稳定后再继续测量。

4.4测量模式选择

根据不同测量需求，可选择以下测量模式：

单次测量模式：适用于定点水深测量。换能器到达测点后，仪器单次触发测量并显示深度值，适合静态测点记录。

连续测量模式：适用于航行中连续测深。仪器以固定频率持续测量并实时更新深度显示，适合航道扫测和水下地形连续测量。

最大值锁定模式：适用于波浪较大条件下的水深测量，仪器自动锁定一段时间内测得的最大水深值，有效排除波浪波谷造成的偏浅读数干扰。

4.5数据记录

测量过程中，可根据需要手动按键保存当前水深数据，数据自动存储在设备内存中。

对于配有GPS功能的型号，水深数据可与位置坐标自动关联存储。

建议同步记录测量时间、测点编号、水位情况、测量人员等辅助信息。

五、数据管理

5.1数据存储

测量完成后，数据自动存储至设备内存。存储容量因型号而异，通常可存储数千至数万组测点数据。存储空间满时，仪器会提示用户导出或清理数据。

5.2数据导出

通过USB数据线将主机连接至电脑，设备被识别为可移动存储设备或通过专用软件读取数据。

支持蓝牙传输的型号可通过无线方式将数据发送至手机或平板设备。

导出的数据通常为文本格式或表格格式，可直接在电脑上进行数据处理、分析和制图。

5.3数据备份

建议每次测量完成后及时将数据导出备份，避免设备意外损坏或丢失导致数据无法恢复。重要测量项目应同时保存纸质或电子测量记录表。

六、日常维护

6.1换能器维护

每次使用后应及时用清水冲洗换能器发射面，清除附着的泥沙、水草、生物附着物等。

用柔软湿布轻轻擦拭换能器表面，不得使用硬物刮擦，以免损伤发射面影响测量精度。

检查换能器外壳有无裂纹、破损，电缆连接处密封是否完好。

换能器应轻拿轻放，严禁摔落或敲击。

6.2主机维护

保持主机外壳清洁，避免泥沙和水分进入按键缝隙和接口。

屏幕清洁时使用柔软干布轻轻擦拭，避免使用有机溶剂。

连接接口定期检查有无氧化或松动，必要时用无水酒精清洁。

主机应避免长时间阳光直射和高温环境。

6.3电缆维护

使用后理顺电缆，避免缠绕和打结。

检查电缆外皮有无破损、老化或断裂，接头处有无松动。

电缆存放时应避免过度弯折和重物挤压。

6.4电池保养

锂电池应避免过放，建议电量低于30%时及时充电。

长期存放时，应将电池充电至约50%并取出单独存放，每三个月进行一次充放电维护。

电池应存放于阴凉干燥处，避免高温和潮湿。

6.5存放要求

设备使用完毕后应擦干所有部件表面水分，待完全干燥后装入便携箱。

存放环境应清洁干燥，温度适宜，避免阳光直射和强磁场。

长期不使用时，应定期取出设备通电检查，防止电池过度放电和电子元件受潮。

七、常见故障排查

1.开机无显示

可能原因：电池电量耗尽、电池接触不良、主机故障。

处理方法：连接充电器充电后重新开机；检查电池触点是否清洁、安装是否正确。

2.测量时无水深数据

可能原因：换能器未入水或入水深度不足、换能器电缆连接松动、水深超过仪器量程。

处理方法：确保换能器完全浸没于水中；检查并重新插牢连接电缆；确认测量水深在仪器量程范围内。

3.水深数据不稳定或跳变

可能原因：水面风浪过大、换能器安装不稳固、水体中存在大量气泡或悬浮物。

处理方法：使用最大值锁定模式测量；检查换能器固定是否牢固；避开气泡密集区域或待气泡消散后再测。

4.水深数据明显偏浅

可能原因：换能器吃水深度未正确修正、声速设置错误。

处理方法：准确测量并输入换能器入水深度；根据实际水温校正声速参数。

5.信号回波强度弱

可能原因：换能器发射面附着污物、水体浑浊度过高、底质为淤泥等强吸收性物质。

处理方法：清洁换能器发射面；适当提高增益值；选择底质条件较好的测点重新测量。

八、安全注意事项

涉水安全：在岸边或浅水区测量时，应注意脚下状况，防止滑倒或陷入淤泥。水深不明区域严禁盲目涉水。

船载安全：船载测量时，测量人员应穿着救生衣，注意保持身体平衡，防止坠落水中。

雷电防护：雷雨天气应暂停户外测量作业，及时撤离至安全区域。

设备防护：换能器严禁空转或敲击硬物，避免发射面损坏。主机严禁进水，虽然多数主机具备防水性能，但仍应避免浸泡。

电缆防护：使用时避免电缆被锐器割伤或被重物碾压，移动时防止电缆缠绕和过度拉扯。

专业操作：非专业人员不得擅自拆解仪器部件，设备异常时应联系专业技术人员检修。

九、结语

便携式超声波测深仪的正确使用和规范维护，是获取准确水深数据、保障水文测量质量的重要基础。用户应熟练掌握仪器的测量原理、参数设置、操作流程和维护要点，严格按照本指南要求做好测量前的准备、现场操作和后期数据管理工作，确保仪器始终处于良好工作状态，为水深测量、水下地形调查和水文分析计算提供可靠的基础数据支撑。
