便携式超声波测深仪清洁

一、概述

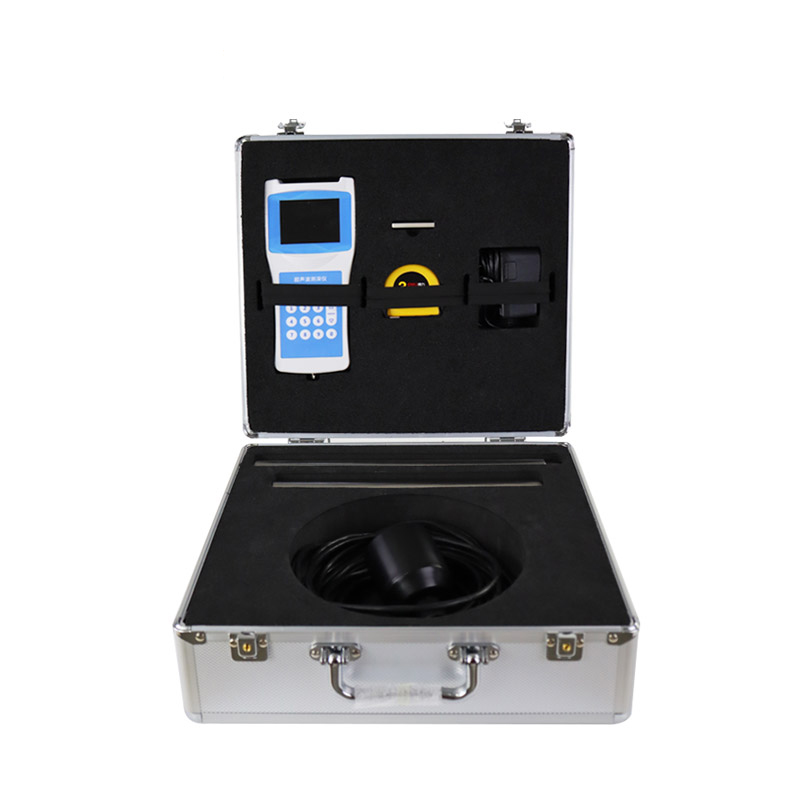

便携式超声波测深仪是水利水文勘测、河道断面测绘、水库库容检测、航道水深排查、市政排水井深度测量、防汛底高程复核的移动式精密水深测量仪器，依托超声波声波发射与回波接收原理完成水体垂直深度检测，整套设备由水下超声波换能探头、防水信号传输线缆、手持触控主机、充电供电模组、伸缩探杆和防震便携收纳箱组成。该设备主要用于野外河道、水库浅滩、沟渠、井下污水水域现场移动作业，作业环境复杂多变，水下换能探头、机身外壳、传输接口极易附着水体泥沙、水藻生物黏膜、水面油污、漂浮悬浮物、野外扬尘及水渍污渍。污物覆盖会造成超声波声波传播受阻、换能器信号衰减、水深数据跳变、测量盲区增大、主机触控卡顿、数据存储异常、测深数值偏大或无读数等故障。规范开展便携式超声波测深仪标准化清洁作业，是保障野外水深测量数据精准稳定、延长便携精密勘测设备使用寿命，满足水文测绘、水利工程验收行业计量标准的基础常态化运维工作。

二、清洁工作核心目的

1.保障水深测量数据精准：清除超声波换能器探测面、探头防护外壳表层泥沙、油污和生物附着物，消除杂质遮挡导致的声波散射、回波信号衰弱问题，杜绝测深数据漂移、数据跳变、无回波数据、底部杂波干扰误测距等故障，保障现场水深测绘数据符合国家水文勘测标准。

2.保护精密声波与电子部件：养护超声波陶瓷换能晶片，防止表层磨损、腐蚀、结垢失效；保护主机电路板、触控显示模块，避免潮气、粉尘侵入造成精密电子元器件老化、电路故障。

3.保障线路与信号传输稳定：清洁防水航空插头、信号传输线缆、充电及数据接口、电池金属触点，清除表面氧化层和淤积杂物，杜绝接口接触不良、信号断连、充电故障、测绘数据导出失败等问题。

4.延长仪器全生命周期：通过分级周期性清洁，隔绝野外水体腐蚀、扬尘、潮湿环境对精密部件的损耗，降低探头、主机、线缆故障返修频次，减少测绘设备更换和运维成本。

5.规范现场作业与存放安全：清除设备残留积水、腐蚀性污渍，规避户外手持作业电气漏电风险；保障探杆伸缩作业顺畅；设备入库清洁防潮，避免电池鼓包、机身短路，保障勘测人员作业安全和设备存放安全。

三、系统主要清洁部位

结合便携式超声波测深仪整机结构和核心精密部件分布，划分五大核心清洁区域，实现整机无死角清洁养护：

1.核心探测部件（重点清洁部位）：超声波陶瓷换能探测面、探头不锈钢防护外壳、导流降噪护圈、探头配重底座、温度感应辅助模块；

2.传输与伸缩部件：防水抗拉信号传输线缆、航空密封对接插头、伸缩绝缘探杆、探杆锁紧卡扣、角度调节连接件；

3.手持主机部件：设备触控显示屏、物理功能按键、机身散热通风口、防水密封胶圈、数据及充电接口；

4.供电配件：可充电锂电池组、电池仓金属接触触点、机身电源开关、线路防水护套；

5.收纳辅助配件：防震便携收纳箱、箱体防潮垫层、设备固定绑带、现场辅助校准配件。

四、清洁作业分级与作业周期

根据仪器野外勘测作业频次、作业水体浑浊程度、设备存放环境，划分作业后即时清洁、月度常规清洁、季度深度清洁、长期存放封存清洁四类，适配清水河道、浑浊沟渠、污水井下、水库全场景作业工况：

1.作业后即时清洁（每次野外勘测结束）

便携式超声波测深仪强制性基础清洁，每次现场水深测量作业完成后立即开展。冲洗水下换能探头表面泥沙、水草、水体油污和漂浮杂质；擦干线缆、探杆、手持主机表面水渍；清理插头表面残留污渍，排查接口轻微堵塞；防止水体杂质风干固结附着在换能晶片表面，浑浊水域作业需强化探头冲洗流程。

2.月度常规清洁（30天/次）

仪器闲置期间例行保养清洁；精细化擦拭换能探头探测平面；清理伸缩探杆表面污垢、卡槽内嵌杂物；除尘清洁主机屏幕、机身散热孔和各类接口；检查清洁整机防水密封胶圈；擦拭航空插头金属针脚氧化层；测试探杆伸缩锁紧功能，校验主机基础测深灵敏度。

3.季度深度清洁（90天/次）

整机全维度精细化深度养护；拆解探头外围护圈深度清理换能器边角顽固水垢、生物黏膜；整条清理信号线缆老化附着物；清理主机机身缝隙、电池仓深层浮尘；养护伸缩探杆滑动部件；清洁完成后开展标准水深比对标定作业。高浊度、重油污水域作业设备缩短至60天/次。

4.长期存放封存清洁（设备停用超过15天）

设备入库封存前全套标准化清洁作业；彻底清除探头、机身、线缆全部腐蚀性水渍和污垢；整机通风烘干残留水汽；拆卸锂电池单独存放并清洁金属触点；全部设备接口加装防尘防水堵头；清洁消杀防震收纳箱体；张贴设备封存养护标签，防止存放期间受潮短路、换能晶片氧化、粉尘侵蚀精密电路。

五、标准清洁操作流程

1.作业前期准备

设备状态检查：关闭手持主机整机电源，断开电池供电，拔下航空信号插头；检查探头、线缆、主机有无外观破损、线路受潮故障；记录设备近期勘测工况和运行状态。

工具准备：配备超细无尘脱脂棉布、软质防静电毛刷、无尘棉签、低压柔和喷壶；严禁钢丝刷、硬质刮刀、粗糙纸质抹布，防止划伤超声波换能晶片和触控屏幕；配备绝缘防水劳保手套。

介质要求：常规清洁使用常温低压清水冲洗擦拭；探头顽固水垢、水面油污可使用中性环保稀释清洗剂；严禁酒精、强酸碱、腐蚀性有机溶剂，防止损坏超声波感应晶片、老化防水胶圈和线缆绝缘外皮。

断电防护：全部清洁作业必须设备完全断电后开展，严禁带电清洁探头、主机接口及电路部件，防止静电击穿声波传感模块、电路短路。

2.分部位标准化清洁操作

超声波换能探头（核心工序）：低压清水轻柔喷淋冲洗探头整体外观；软毛刷单向轻柔清理换能探测平面水垢、泥沙、水藻黏膜；无尘棉签清理探头边角缝隙顽固杂质；严禁挤压、磕碰、硬物摩擦陶瓷换能晶片，保证声波发射接收平面光滑无遮挡；疏通探头排水缝隙，无积水残留。

探杆与传输线缆清洁：擦拭伸缩探杆杆体污渍、泥沙，清理滑动卡槽杂物，保障探杆伸缩顺滑无卡顿；轻柔清理整条信号线缆外皮污垢；干式无尘清理航空插头金属针脚氧化杂质，防止针脚腐蚀接触不良；规整盘绕线缆避免弯折破损。

手持主机清洁：无尘软布轻柔擦拭显示屏与功能按键；干式毛刷清理机身散热口、数据及充电接口浮尘；严禁液体直接冲洗主机机身；清理机身防水卡槽、密封胶圈内嵌灰尘，保证设备箱门、接口密封严密。

供电及收纳配件清洁：棉签擦拭电池仓金属触点、电池外壳水渍污渍；清洁探杆锁紧卡扣、辅助配件；除尘擦拭防震收纳箱内外杂物、防潮垫层；排查配件磨损锈蚀情况。

3.作业后风干与复位收纳

清洁完成后放置阴凉通风区域自然风干整机及零部件细微水渍；禁止高温烘烤、强光暴晒换能探头和电子主机；确认全部防水胶圈、防尘堵头归位；装配线路和电池调试整机配件；收缩规整探杆、盘绕线缆，整机分类放入防震收纳箱密封存放。

4.清洁后设备功能校验

开机完成整机功能校验：检测主机屏幕、按键运行正常；超声波探头回波信号接收稳定；设备测距响应灵敏、无杂波干扰；接口充电、数据存储功能正常；开展定点标准水深比对测试，确认测深误差在行业规范允许范围内；留存清洁作业与设备标定台账。

六、清洁作业禁忌与注意事项

1.禁止使用尖锐硬质工具刮擦、磕碰超声波陶瓷换能晶片，晶片损伤会直接导致声波发射异常、设备测深失效，出现永久性测量偏差。

2.禁止高压水枪直冲冲洗手持主机、接线端口、航空插头等电气部位，防止液体渗入机身内部造成电路板烧毁、整机设备报废。

3.禁止高温烘烤、强光暴晒换能探头和电子主机，高温会造成换能参数偏移、电池鼓包、屏幕老化、线缆绝缘层加速破损。

4.清洁作业过程中，严禁私自拆卸设备内部电路、改动出厂测深标定参数、改装探头结构，避免设备无法通过计量检定、勘测数据无效。

5.污水、化工排口、高腐蚀水域作业完成后，需额外对探头金属部件做防腐清洁处理，减缓金属结构氧化锈蚀。

6.高湿大雾环境清洁完毕后，必须充分风干无残留水汽后方可装箱密闭存放，防止箱体凝露腐蚀精密电子和声学部件。

七、作业台账与常态化管理

建立便携式超声波测深仪专项清洁养护台账，统一记录仪器设备编号、清洁作业日期、现场勘测作业场景、清洁类型、零部件运行状态、水深标定数据及运维操作人员信息。运维管理人员定期抽查设备清洁质量和测深精度，针对浑浊重污染水域作业设备加密清洁养护频次；将设备日常清洁、周期标定、故障养护纳入水文野外勘测设备标准化运维考核，保障仪器随时投用、测绘数据合规有效。

八、结语

便携式超声波测深仪属于野外移动式精密声学测绘设备，超声波换能探头为核心易损精密部件，对水体污垢、表层结垢、外界杂质干扰高度敏感。严格落实分级标准化清洁作业流程、规范核心探头清洁操作、严守设备作业禁忌，能够稳定设备测深性能，降低仪器现场故障发生率，为河道地形测绘、水库水深监测、航道排查、城市排水管网深部检测、水利防汛工程勘测提供精准可靠的水深数据支撑。
