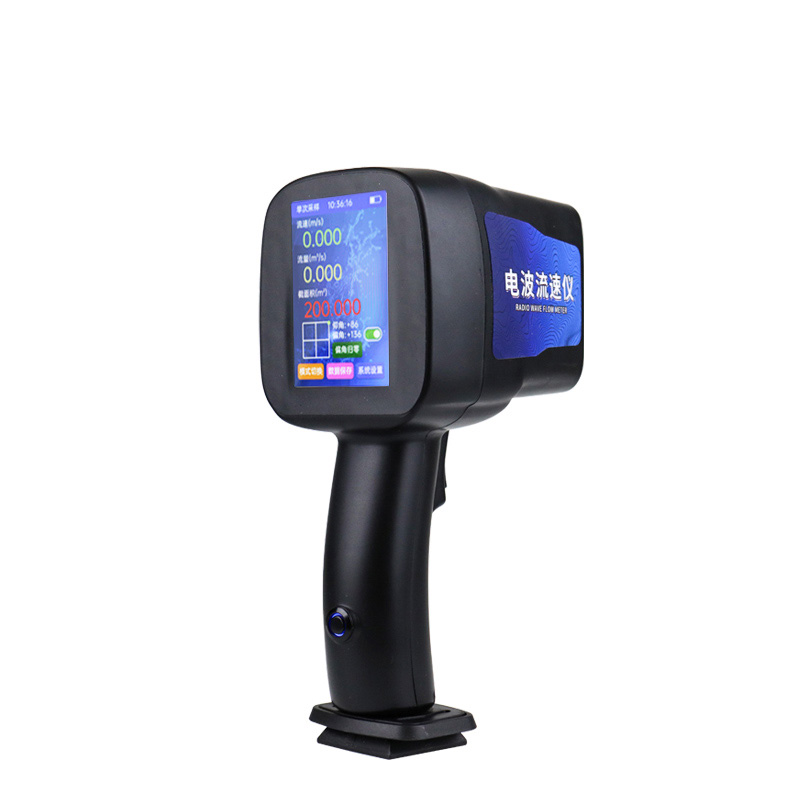

电波流速仪触屏款使用指南

一、概述

电波流速仪触屏款是一种基于雷达多普勒效应原理、用于非接触式测量水体表面流速的便携式检测设备。该仪器采用K波段雷达对河流、污水、泥浆、海洋等进行流速测量，具备体积小巧、手持操作、电池供电、使用简便等特点。

与传统的接触式流速仪相比，电波流速仪触屏款的核心优势在于非接触式测量，无需将传感器放入水中，不受污水腐蚀、不受泥沙干扰，可在保证测量人员安全的前提下完成流速监测。该设备广泛应用于渠道流速监测、河流流速监测、污水流速监测、海洋流速监测、铁路桥梁施工流速监测，以及防汛抗洪现场应急监测等场景。

本指南旨在为用户提供电波流速仪触屏款从开箱验收到日常使用的通用操作指导。

二、系统组成

一套完整的电波流速仪触屏款通常包括以下部分：

1.雷达探头：核心测量部件，采用高敏感度平面窄带雷达，用于发射和接收雷达波，电波频率为24GHz。

2.主机与触控屏幕：3.5英寸全触摸屏幕，可同时显示流速、流量、截面积等关键数据。屏幕采用三色字体区分不同数据类型。

3.内置角度传感器：自动校正垂直角度，水平角度需根据测量方向手动设置。

4.内置电源：采用可充电锂电池，容量为3600mAh，可连续使用10小时以上。

5.数据存储模块：可存储大量测量结果。

6.充电与数据传输配件：包括USB数据线和5V适配器。

7.便携箱与附件：用于设备收纳和携带，标配三脚架可供选配使用。

三、测量前准备

3.1开箱检查

新设备或每次野外作业前，应进行以下检查：

打开便携箱，按照装箱清单逐一核对主机、锂电池、充电器、数据线、手提箱及说明书等配件是否齐全。

检查主机外壳有无明显磕碰、裂纹或变形。

检查触摸显示屏有无划痕。

检查充电接口是否接触良好。

3.2电量检查

长按电源键4秒开机，屏幕右上角显示电量状态。

若电量不足，需用配套的5V适配器及USB数据线充电。

设备内置3.7V锂电池，通过USB接口充电。

3.3测量前校准

仪器内置角度传感器可自动完成垂直角度校正。在开始测量前，应将仪器对准待测水面，确保雷达波束发射方向与水流方向保持平行。若在岸边测量，需根据水流方向和设备到测量点之间的水平夹角设置水平角，水平角应控制在0至60度范围内。

四、操作流程

4.1开机与界面设置

开机：长按最左侧圆形按键约4秒开机，设备蜂鸣器发出提示音，屏幕显示开机信息后进入主界面。

语言选择：可根据需要在设置界面选择中文或英文操作界面。

模式选择：通过屏幕触控或方向键选择测量模式。

4.2测量模式选择

电波流速仪触屏款提供多种测量模式，用户可根据实际需求选择：

手动模式：适用于单点测量。用户按下扳机键开始测量，再按一次结束测量，数据自动保存。测量时屏幕左下角显示发射状态，右上角计时器开始走动。

连续测量模式：适用于连续监测。设备按预设周期自动记录数据。

流量估算模式：可对规则断面的河渠进行流量估算。进入该模式后，需设置水深和宽度等断面参数。

4.3现场测量操作

定位：将雷达探头对准待测水面，测量距离根据实际型号而定。

角度调整：内置角度感测器自动修正垂直角度。水平角度需根据实际测量方向手动设置。

开始测量：扣动扳机键开始测量，数秒后屏幕即可显示实时流速数据。若回波强度稳定，则数据可靠。

测速时长：建议每次测量的持续时间不少于60秒，屏幕每秒更新一次测试数据，测量结束后显示该时间段内的平均速度。

结束测量：再次扣动扳机或点击屏幕停止按钮结束测量。测量完成后数据自动存储至设备内存。

4.4特殊场景测量

高洪与应急测量：电波流速仪可在洪水环境下精准工作，汹涌的水流及水面漂浮物可为雷达提供良好的反射信号。此时应选用适当量程，将流速档位调整至所需范围。

光滑水面测量：若水面光滑、粗糙度小，可能无法接收到足够的返回雷达能量。应尽量靠近水面测量，或在存在湍流、具有粗糙性或漂浮物的水面测量。

五、数据管理

5.1数据存储

测量完成后，数据自动存储至设备内存。设备可存储大量测量结果。历史数据按倒序存储，支持查看和删除。

5.2数据导出

数据导出方式便捷高效：

通过USB接口，使用U盘一键导出数据。

无需连接电脑安装专用软件。

导出的数据可直接在电脑上进行进一步分析、整理和存档。

支持将数据导出为Excel格式。

5.3数据记录

建议每次测量后记录以下辅助信息：测量时间、测站位置、天气状况、水位情况、断面参数及测量人员等，以便后期数据溯源和分析。

六、日常维护

6.1清洁保养

外壳清洁：使用干燥或微湿的软布擦拭设备外表面。禁止使用湿布擦拭或用水冲洗仪器。

屏幕清洁：LCD屏需轻擦，防止划痕。

清洁剂：不得使用溶剂或强力清洁剂清洗仪器，以免破坏塑料外壳并降低性能。

接口清洁：充电接口可定期用酒精清洁，确保接触良好。

6.2设备检查

定期检查仪器外观，确认没有明显的损坏、裂缝或腐蚀。

检查所有连接件和接缝是否牢固并正确密封。

检查雷达探头有无划痕或损坏。

6.3电池保养

长期未使用的设备，锂电池可能进入休眠状态，需通过USB充电激活。

设备长期存放时，应将电池取出。

6.4存放要求

不使用或运输设备时，应存放在原包装或手提箱中。

存放环境应干燥、清洁，避免阳光直射。

存放温度范围通常在零下30℃至70℃之间。

七、常见故障排查

1.无法开机

可能原因：电池电量耗尽、电池接触不良。

处理方法：连接充电器充电后尝试开机；检查电池触点是否清洁。

2.读数异常偏高或偏低

可能原因：水平角度设置不正确、测量距离过远、水面过于光滑。

处理方法：重新设置水平角度补偿；尽量靠近水面测量；选择有波纹或漂浮物的水面进行测量。

3.读数波动过大

可能原因：仪器握持不稳、角度感应器受震动干扰。

处理方法：确保测量时稳固握持仪器，保持角度不变；可使用三脚架固定测量。

4.数据无法导出

可能原因：U盘不兼容、USB接口接触不良。

处理方法：更换U盘尝试；检查USB接口是否清洁。

5.设备浸水

处理方法：禁止立即按键操作。擦干表面水分后检查内部干燥情况，必要时放置于通风处晾干。设备具备IP67防水等级。

八、安全注意事项

环境安全：严禁在易燃易爆气体存在或可能存在的场所使用仪器。

雷雨天气：避免在雷雨天气长时间户外操作。仪器壳体采用ABS树脂材料和铝合金框架，具有一定的电气绝缘性。

设备防护：使用中注意不要碰撞雷达探头。避免仪器接触水面或浸入水中。

专业操作：非专业人员不得擅自拆卸仪器部件。若发现仪器异常，应及时联系专业维修人员。

电磁干扰：使用时尽量避开强烈电磁干扰区域。测量时应避免金属物体干扰。

九、结语

电波流速仪触屏款以其非接触式测量、全触屏操作、便携高效等特点，为水文监测、防汛应急等工作提供了便捷可靠的流速测量手段。用户应熟练掌握仪器的开机准备、测量模式选择、现场操作和数据管理等流程，严格按照本指南要求做好日常维护和故障排查工作，确保仪器长期稳定运行，为流速流量监测提供准确可靠的数据支撑。
