地埋式水位监测仪使用指南

一、概述

地埋式水位监测仪是一种专门用于城市道路、涵洞、隧道、下穿式立交桥、地下停车场、低洼路面等区域积水水位监测的自动化设备。设备采用地埋式安装方式，隐蔽于地面以下，在不影响地面交通、环境美观和施工建设的前提下，实现对积水深度的实时监测与远程数据传输。

该设备通过隐蔽于地下的监测模式，为城市防汛排涝、内涝预警、交通应急管理等领域提供实时数据支撑，实现风险预警的关口前移。其核心优势在于低功耗、长续航、高防护等级和无线远程传输能力，尤其适用于城市低洼易涝点、地下通道、隧道入口等关键区域的积水监测。

本指南旨在为用户提供地埋式水位监测仪从安装到日常使用的通用操作指导。

二、系统组成

一套完整的地埋式水位监测仪通常包括以下部分：

1. 水位检测模块：感知积水深度变化并转换为电信号。主流设备采用液介式超声波传感器技术，通过测量声波从发射至接收的时间间隔，结合补偿后的声波声速计算出声波传输的距离，从而获得当前液位高度。部分设备也采用高灵敏度压力传感器，可精准感知积水深度变化，同时集成温湿度补偿模块以消除环境干扰。

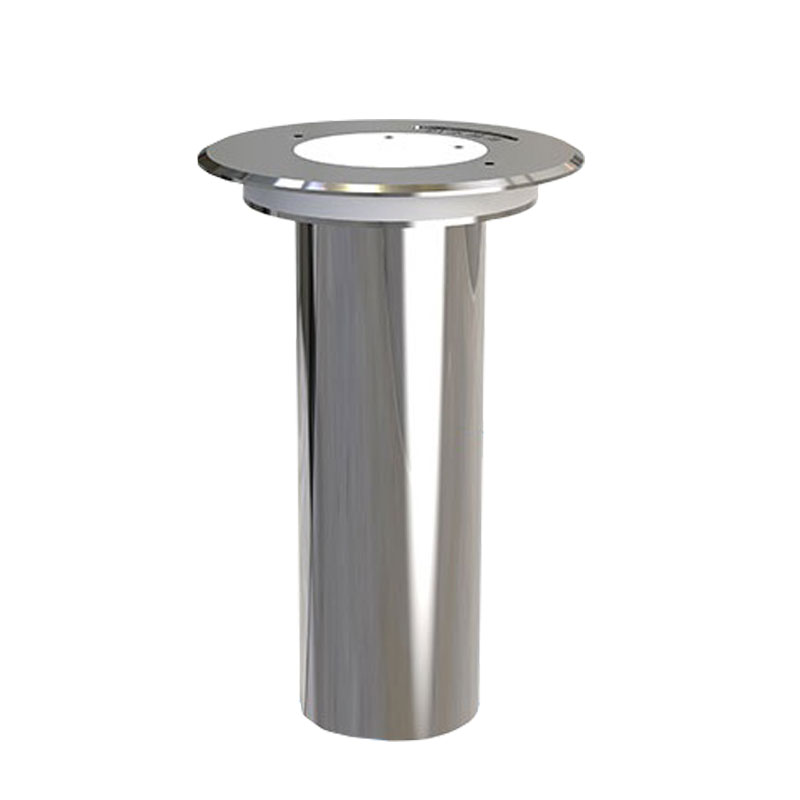

2. 外壳防护结构：通常采用防水防腐304不锈钢材质，防护等级达到IP68，可抵御长期浸泡与泥沙侵蚀。设备高度约187mm，腔体直径约60mm，顶部圆盘直径约120mm。

3. 蓝牙配置模块：用于设备参数配置和现场调试，可通过手机APP进行蓝牙无线连接配置。

4. 无线通讯模块：负责将监测数据远程发送至数据中心，常用LoRa无线扩频通信技术，通信视距可达800m。

5. 内置电源：通常采用3.6V锂亚电池，无需外接供电。设备在无积水情况下可连续工作5年以上。

6. 数据接收与管理平台：部署在中心端，用于接收、存储、显示和分析各监测点上传统数据，当积水深度达到预设阈值时可自动触发短信、声光等多级预警。

三、安装与选址

3.1 选址原则

监测点的安装位置直接影响数据的代表性和设备运行稳定性，选址应遵循以下原则：

监测需求导向：优先选择城区低洼路面、涵洞、隧道入口、下穿式立交桥底部、地下停车场入口、旅游景点低洼处等易积水区域。

避开干扰源：远离水泵、强电磁场等干扰源，防止数据漂移。

交通与安全考量：选择不影响车辆通行和行人安全的位置，避免安装在车辆频繁碾压或施工频繁的区域。

通信条件良好：对于采用LoRa通信的设备，需确保通信范围内无强干扰源，与接收主机的视距通信距离应满足要求。

3.2 安装施工

地埋式水位监测仪采用地埋式安装方式，具体步骤如下：

点位放样与标记：在选定的监测点进行精准定位并做好标记。

开设安装孔：使用专业工具在路面开设与设备尺寸匹配的安装孔，确保孔壁垂直、孔底平整。

设备垂直放入：将监测仪主体垂直放入安装孔，确保设备垂直、不倾斜。

填充固定：倒入填充物固定好设备，采用分层填充工艺，确保填充密实。

水平校准：确保顶部盖板与地面平齐，顶部保持水平，以免影响测量精度。

设备调试：安装完成后通过手机APP进行蓝牙连接，配置设备参数并测试数据上传是否正常。

四、操作流程

4.1 开机与初始化

现场安全检查：安装、检测及保养工作应在非雷雨、非大风天气进行。登高作业时佩戴安全帽、安全带。

设备外观检查：检查外壳有无破损、裂缝，电缆固定情况是否良好，防水接头密封是否完好。若发现外壳有破损，哪怕是微小裂缝，都可能导致地下水渗入损坏内部电子元件。

通电自检：接通电源后，观察采集仪指示灯状态——电源灯常亮、通讯灯闪烁表示设备正常。可通过手机APP或本地软件读取探头数据，检查水位数值是否稳定、无乱码或跳变。

通信测试：确认通信模块信号强度满足要求，数据能正常上传至管理平台。

4.2 参数配置

新装设备需通过手机APP蓝牙连接完成以下核心参数配置：

采样与上报周期：根据监测需求设置数据采集间隔和上报频率。

水位报警阈值：根据现场实际防汛需求，设置积水深度分级告警阈值。

站点信息配置：录入监测点编号、位置名称、所属区域、运维人员信息等。

通信参数配置：配置LoRa通信信道、频点等参数，确保与接收主机正常通信。

4.3 数据查看

用户可通过以下方式查看实时水位数据：

网页管理平台：通过浏览器登录监测平台，输入用户名和密码后进入系统。可在地图上定位设备位置，查看各监测点的实时积水深度、积水状态、历史数据等。

手机APP：通过移动端应用程序随时随地查询实时水情。

预警通知：当积水深度达到预设阈值时，系统自动触发短信、声光等多级预警。

数据导出：平台数据可导出为表格格式，供进一步分析和处理。

4.4 现场校准

为确保监测数据准确性，应定期进行现场校准：

使用便携式电测水位计等校准工具，在同一监测点进行人工比对测量，将实测值与设备监测值进行对比。若误差超出允许范围，需检查设备安装状态、传感器是否污染、校准是否过期，并重新进行参数调整。

五、日常维护

5.1 巡检频率

日常维护：每周或每月进行一次常规检查。

季度维护：每季度检查电缆固定情况、防水接头密封性。

年度维护：每年进行一次全面检修，清洁探头压力膜片，去除水垢、泥沙等附着物。

5.2 维护内容

1. 盖板与周边清理

定期清理顶部盖板周边的树叶、泥沙、杂物，避免堵塞排水通道。

清除监测点周围可能影响设备正常工作的堆积物。

2. 外壳与密封检查

重点检查外壳的关键部位，包括传感器接口处、电缆连接处以及整体外壳表面。

检查防水接头密封性是否完好，防止地下水渗入。

若发现外壳破损，需及时修补或更换。

3. 电池状态检查

定期检查内置电池状态，确保电量充足。

设备在无积水情况下可连续工作5年以上，但实际续航受上传频率、环境温度等因素影响，需结合实际使用情况进行评估。

4. 通信状态检查

确认LoRa通信信号正常，无异常中断。

检查数据上传是否连续，平台端数据接收是否完整。

六、常见故障排查

1. 无数据上传

可能原因：电池耗尽、通信模块故障、信号覆盖不良。

处理方法：检查电池状态，必要时更换电池；检查通信模块工作状态；确认通信范围内无强干扰源。

2. 数据异常偏大或偏小

可能原因：传感器污染、校准过期、设备倾斜、顶部未保持水平。

处理方法：清洁传感器探头压力膜片；重新进行校准；检查设备垂直度和顶部水平度，必要时重新调平。

3. 数据持续不变或跳变

可能原因：传感器故障、采集器参数设置错误、设备进水。

处理方法：检查采集器参数设置是否正确；检查外壳密封性，排查是否进水；联系专业人员维修或更换传感器。

4. 设备无法蓝牙连接

可能原因：设备断电、蓝牙模块故障、手机APP版本不兼容。

处理方法：检查设备供电状态；重启手机APP或设备；更新APP至最新版本。

七、安全注意事项

恶劣天气：雷雨和大风天气不可进行设备的安装、检测以及保养工作。

设备防护：设备虽达IP68防护等级，但仍需避免机械碰撞和强压。传感器底部渗水孔应防止被泥沙、水泥等物覆盖。

电气安全：埋入式水位计本身属于低压产品，不会对人构成电气伤害。但线路检修时仍需注意用电安全，防止短路。

专业操作：设备应由专业人员安装、使用或拆卸。非专业人员不得擅自拆解设备。

故障处理：仪器故障应立即停止使用，联系专业人员维修。

汛期值守：汛期应加强数据查看频率，密切关注各监测点水位变化趋势，确保预警及时响应。

八、结语

地埋式水位监测仪的正确安装、规范使用和定期维护，是保障城市积水监测数据准确性、提升内涝预警能力的重要基础。用户应严格按照本指南要求，做好设备的选址安装、参数配置、日常巡检和故障排查工作，确保系统长期稳定运行，为城市防汛排涝、交通应急管理及公共安全保障提供可靠的数据支撑。
