实时雨量监测系统使用指南

一、概述

实时雨量监测系统是一种集雨量传感、数据采集、存储传输于一体的自动化降水观测设备，能够在无人值守的条件下实时监测降雨量并将数据远程传输至数据中心。与传统的雨量观测方式相比，实时雨量监测系统的核心优势在于自动化和远程数据传输能力，可大幅降低人工观测成本，提高数据时效性。

该系统广泛应用于水文水资源监测、气象观测网络、山洪灾害预警、城市内涝监控、中小河流治理以及农业灌溉管理等领域。尤其是在交通不便的偏远山区、防汛重点区域和无人值守站点，实时雨量监测系统发挥着不可替代的作用。

本指南旨在为用户提供实时雨量监测系统从安装到日常使用的通用操作指导。

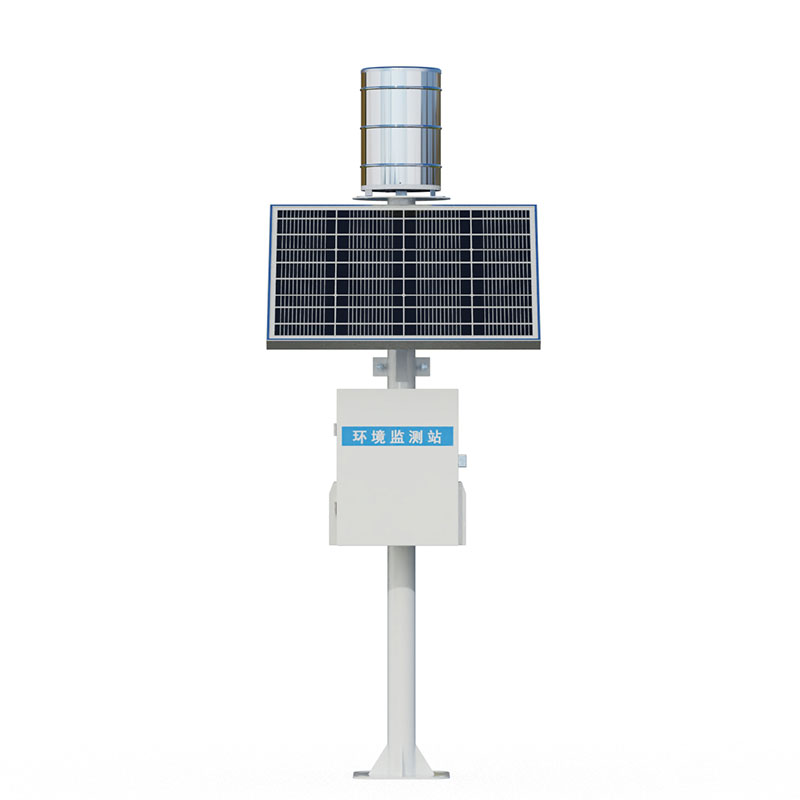

二、系统组成

一套完整的实时雨量监测系统通常包括以下部分：

1.雨量传感器：感知降雨并将其转换为电信号。常见类型包括翻斗式、称重式、光学式等。其中翻斗式雨量传感器是目前应用最广泛的类型，其核心部件是一个由两个对称斗室组成的翻斗机构，雨水经承雨口进入漏斗后流入翻斗一侧的斗室，当斗室内雨水累积达到预设感量时翻斗翻转，同时触发信号输出。常见分辨率为0.1mm、0.2mm、0.5mm或1.0mm。

2.数据采集终端（RTU）：采集传感器信号，进行数据处理、存储，并控制通信模块的数据发送。

3.通信传输模块：负责将数据远程发送至数据中心，常用方式包括4G/5G蜂窝网络、NB-IoT窄带物联网、北斗卫星通信、LoRa等。

4.供电系统：为设备提供电力，通常采用太阳能光伏板配合蓄电池的方式，部分站点可直接使用市电。

5.安装附件：包括立杆、防护箱、支架、防雷接地装置等。

6.数据接收与管理平台：部署在中心站，用于接收、存储、显示和分析各监测站上传的数据。

三、安装与选址

3.1选址原则

监测站的安装位置直接影响数据的代表性和设备运行稳定性，选址应遵循以下原则：

空旷平坦：承雨口上方应无遮挡，周围障碍物距承雨器的距离应大于障碍物顶部与承雨器口高度差的2倍以上。避免安装在高大建筑物、树木、广告牌等遮挡物附近。

避开强风区：不宜安装在山顶风口、峡谷风口或高层建筑边缘等风力过大区域，以免因气流扰动造成雨量收集偏差。

避开干扰源：远离变电站、高压线、强电磁发射塔等强电磁干扰源，防止通信和传感器信号受扰。

通信条件良好：对于采用蜂窝网络通信的站点，安装位置应具备良好的移动信号覆盖。

安全便捷：选择地质稳定、不易滑坡或洪涝的位置，同时兼顾交通条件，便于后续维护。

3.2安装施工

通常采用预埋混凝土基础配合镀锌钢管立杆的安装方式：

开挖基础坑，基础坑建议尺寸为40厘米见方，深50厘米。

浇筑C20混凝土，预埋地脚螺栓或法兰盘。

待混凝土完全固化后，安装立杆，调整垂直度后紧固。

在立杆上安装传感器固定支架和数据采集器箱体，箱体离地高度建议在1.0米至1.2米之间。

传感器底座必须处于水平状态，否则会导致翻斗两侧感量不均，产生测量误差。安装后用水平尺校准，通过调节底座螺丝使水平泡居中。

正确连接传感器、数据采集器、通信模块等设备的线路，确保连接牢固、无松动。

四、操作流程

4.1开机与初始化

现场安全检查：登高作业佩戴安全帽、安全带；雷雨天气禁止开盖检修、触碰传感器与天线。

外观检查：检查承雨口、防虫网、漏斗有无树叶、泥沙、鸟粪堵塞；检查设备水平气泡是否居中，支架螺栓有无松动。

电源检查：太阳能机型检测蓄电池电压，对于12V系统，正常电压范围在12.4至12.8伏之间；市电机型检查供电稳定。

通电启动：闭合机箱总电源开关，采集终端、传感器依次上电，等待约1至3分钟系统初始化完成。

自检确认：查看本地显示屏是否有故障告警，包括低电压、信号中断、传感器异常等；确认实时雨量数值正常刷新；确认通信模块显示联网成功。

时间校准：终端时钟误差超过30秒应立即校时，保证数据时间戳精准。

通信测试：手动触发一次数据上报，登录后台平台确认数据正常接收。

4.2参数配置

新装或大修后需完成以下核心参数配置：

翻斗分辨率选择，根据实际需求选择0.5mm或1.0mm等。

采样间隔与数据上报周期，常规设为5分钟或15分钟，汛期应加密至1分钟。

雨量报警阈值，设置暴雨、大暴雨等分级告警阈值。

清空历史累计雨量，新站点或每年汛前应进行清零。

站点信息配置，录入站点编号、流域名称、运维人员信息等。

本地存储，建议本地存储时长不少于90天。

4.3数据查看

用户可通过以下方式查看实时雨量数据：

网页平台：通过浏览器登录监测平台，输入用户名和密码后进入系统。可在地图上定位设备位置，查看最新数据。

手机APP：通过移动端应用程序随时随地查询实时雨情。

数据内容：包括降雨状态、分钟雨量、小时雨量、日雨量、周降雨量、月降雨量、年降雨量等。平台还支持查看降雨过程曲线、小时雨量变化柱状图等可视化图表。

数据导出：平台数据可直接导出为EXCEL表格，供进一步分析和处理。

4.4模拟校验

为确保传感器计量准确，应定期进行注水试验：

匀速向承雨口缓慢注水，模拟标准雨强，例如每分钟2毫米，记录翻斗触发次数和终端累计雨量。实测值与理论值误差超过4%时，需清理翻斗、重新调平或更换传感器。

五、日常维护

5.1巡检频率

每年至少进行3次现场巡检，其中汛前完成1次，汛期内完成2次，每次巡检应覆盖全部站点。

5.2维护内容

1.传感器清洁

定期清理承雨口、漏斗、防虫网中的树叶、泥沙、鸟粪等杂物。

清除雨量站周围的树枝等遮挡物。

2.设备检查

检查采集器、通信线路和蓄电池性能。

检查太阳能板是否干净、无遮挡。

检查蓄电池接线有无氧化、机箱防水密封是否完好。

检查通信天线是否垂直、无弯折、无遮挡。

3.传感器校准

定期进行雨量传感器校准和测试。

检查设备水平状态，必要时重新调平。

4.数据核查

定期比对监测数据与实际情况，发现异常及时排查。

六、常见故障排查

1.无雨量数据

可能原因：雨量筒堵塞、干簧管故障、传输线路故障，如虚焊、虚断、连接端子松动等。

处理方法：清理雨量筒、更换干簧管、检查并修复线路连接。

2.采集器有显示但平台无数据

可能原因：通信模块故障、信号覆盖不良、平台配置问题。

处理方法：检查通信模块状态、确认信号强度、检查平台设备配置。

3.采集器无显示

可能原因：电源故障、采集器损坏。

处理方法：检查蓄电池电压、检查供电线路、重启或更换采集器。

4.数据异常偏大或偏小

可能原因：传感器未调平、翻斗卡滞、传感器故障。

处理方法：重新调平、清理翻斗机构、进行注水试验校准。

七、安全注意事项

雷雨天气：雷电和大风等极端天气应暂停户外作业，人员撤离至安全处，仪器断电，密封线缆接口。

登高作业：登高操作时必须佩戴安全帽、安全带。

涉水作业：河道、水库附近作业应穿救生衣，需2人以上监护。

雨后操作：雨后应先检查路况，防范滑坡，并检查水流情况；清理仪器泥沙、检测绝缘性能，空载调试正常后方可使用。

故障处理：仪器故障应立即断电停用，联系专业人员维修。

汛期值守：汛期应严格落实值班值守制度，加密数据查看频率，密切关注雨量变化趋势。

八、结语

实时雨量监测系统的正确使用和规范维护，是保障雨情数据准确性、提升防汛减灾能力的重要基础。用户应严格按照本指南要求，做好设备的日常操作、定期维护和故障排查工作，确保系统长期稳定运行，为气象预报、防汛抗旱、水资源管理等提供可靠的数据支撑。
