遥测终端机校准

一、概述

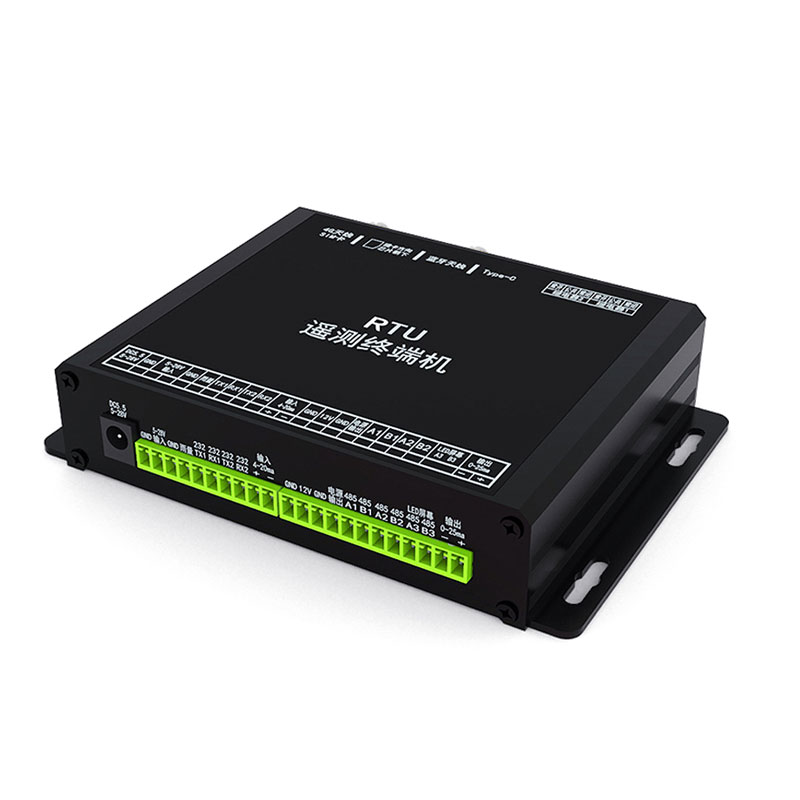

遥测终端机（RTU）是用于水文、气象、环保等领域数据采集与远程传输的现场设备。为确保其测量精度、通信稳定性和长期运行的可靠性，须按规定的周期和方法进行校准。本文件规定了遥测终端机校准的一般流程、技术要求及注意事项，适用于各类通用型遥测终端机的校准工作。

二、校准前准备

1.环境条件

校准应在温度（20±5）℃、相对湿度不大于85%的环境中进行。校准现场应无强电磁干扰、无剧烈振动、无腐蚀性气体。

2.校准设备

校准所用标准设备须经计量检定合格且在有效期内，其主要技术指标应优于被校遥测终端机相应指标的3倍以上。常用校准设备包括：

多功能校准源（用于模拟量信号输出）

高精度数字万用表

标准电阻箱

标准频率信号发生器

通信测试设备（含协议分析仪或串口调试工具）

直流稳压电源

计时器（分辨率不低于0.01s）

3.被校设备检查

校准前应检查遥测终端机外观是否完好，接线端子有无松动或腐蚀，显示屏（如有）是否正常显示，各接口是否清洁无异物。确认设备供电正常后方可进入校准程序。

三、校准项目与方法

（一）模拟量输入通道校准

1.电压信号输入校准

将校准源输出端连接至遥测终端机的电压输入通道。依次施加0mV、满量程10%、20%、40%、60%、80%、100%的标准电压信号，记录终端机显示值或采集值。每个校准点稳定时间不少于5s。

按公式计算各点的绝对误差：

绝对误差=终端机示值-标准值

各校准点的绝对误差均不应超过产品技术条件规定的允许误差限值。若超差，应通过终端机配置软件调整对应通道的量程参数或零点偏移量，调整后重新逐点验证。

2.电流信号输入校准

采用4mA～20mA标准电流信号进行校准。校准点一般选取4mA、8mA、12mA、16mA、20mA。连接方法为将标准电流源串联接入电流输入通道，其余步骤与电压信号校准相同。

3.电阻信号输入校准

将标准电阻箱接入电阻输入通道（通常用于温度传感器如Pt100的采集）。依次设定标准电阻值，记录终端机采集结果，计算误差并判定是否合格。

（二）数字量输入通道校准

将直流稳压电源或开关信号源接入数字量输入端口，分别施加"导通"和"断开"两种状态信号，检查终端机是否正确识别并上报对应的状态值。每个通道至少重复测试3次，每次间隔不少于2s，确认状态识别正确率应为100%。

（三）通信接口校准

1.串行通信接口

通过串口调试工具向终端机发送符合其通信协议的数据帧，检查终端机的接收响应是否正确。同时由终端机主动向接收端发送数据，验证发送功能是否正常。测试波特率应覆盖终端机支持的全部速率档位。

2.无线通信模块

在信号强度可量化的条件下，测试终端机的无线信号收发功能。记录通信成功率，通信成功率不应低于技术条件规定的最低限值。

（四）数据存储功能检查

在校准过程中，向终端机写入若干组测试数据，然后断电重启，检查数据是否完整保存并可正确读取。验证存储容量指示是否与实际使用情况一致。

（五）时钟精度校准

将标准计时器与终端机的系统时钟同步至秒级，连续运行24h后比较两者时间偏差。时间偏差不应超过产品技术条件规定的日计时误差限值。若超差，应通过配置软件对时钟进行修正。

（六）电源及功耗测试

在额定工作电压范围内，分别测量终端机在待机状态和正常工作状态下的功耗。测试结果应符合产品技术规格书中的标称值。同时进行欠压、过压保护功能的验证，确认终端机在电压异常时能按规定动作。

四、校准后处理

1.校准记录

校准完成后应填写校准记录表，内容包括：校准日期、环境条件、使用的标准设备及其编号、各项目的校准数据、校准结论、校准人员签名。校准记录应归档保存，保存期限不少于一个校准周期。

2.校准标签

经校准合格的遥测终端机应在显著位置粘贴校准合格标签，注明校准日期和下次校准到期日。校准不合格的终端机应粘贴停用标识，不得投入现场使用。

3.参数备份

校准结束后，应将终端机的全部配置参数导出备份，以便设备返厂维修或更换硬件后恢复设置。

五、校准周期

遥测终端机的校准周期一般为12个月。在以下情况下应提前安排校准：

设备经过维修或更换核心部件后；

设备经历剧烈运输或极端环境条件后；

现场监测数据出现异常波动，怀疑设备精度下降时；

上级管理部门或计量监督机构另有要求时。

六、注意事项

校准过程中严禁带电插拔信号线，防止损坏电路。

标准设备的接地应与被校终端机的接地保持一致，避免引入地电位差导致测量误差。

校准用连接导线应使用屏蔽线，长度应尽量短，以减少干扰和线路阻抗的影响。

若终端机在现场安装环境下进行在线校准，应采取必要的安全措施，确保不影响正常的遥测业务。

所有校准操作应严格按照设备制造商提供的技术手册执行，不得随意更改内部校准系数。
