便携式多普勒流速流量仪使用指南

一、概述

便携式多普勒流速流量仪是一种基于声学多普勒效应原理、用于现场快速测量水体流速和流量的便携式仪器。该设备能够向水中发射超声波，利用水流中悬浮颗粒或气泡等散射体对超声波的反射，通过测量反射波与发射波之间的频率差异（即多普勒频移），精确计算出水流速度。在已知过水断面面积的基础上，结合速度面积法即可得出流量数据。

便携式多普勒流速流量仪广泛应用于水文监测、农田灌溉管理、环保流量调查、城市排水管网检测、工业管道流量测量以及地质灾害预警等领域。与传统旋桨式流速仪相比，该设备无转动部件，不惧泥沙堵塞和水草缠绕，探头坚固耐用；测量时可不破坏流场，具有非侵入式、连续测量、高精度等特点。设备通常由流速传感器（探头）、主机显示单元、测量杆或支架以及配套软件组成，具有体积小、重量轻、操作简便的特点，适合现场快速测量。

二、工作原理

便携式多普勒流速流量仪的核心工作原理是多普勒效应。当仪器通过换能器向水体发射超声波时，声波遇到水流中的悬浮颗粒（如泥沙、气泡等）后会产生散射。由于水流处于运动状态，散射体与仪器之间存在相对运动，因此反射回来的超声波频率会与发射波频率产生差异——这种频率变化即为多普勒频移。仪器通过测量发射波与散射波之间的频率差，依据多普勒频移公式即可计算出流体的流速。在获得流速数据后，结合管道截面积或河道断面参数，便可计算出流量。部分型号还集成了压力传感器测量水位、温度传感器测量水体温度、六轴陀螺仪测量安装姿态，进一步提升测量精度和适用范围。

三、设备组成

一套完整的便携式多普勒流速流量仪通常包括以下部件：

流速传感器（探头） ：用于发射和接收超声波信号，是设备的核心部件。常见探头采用PVC塑料壳体，具备良好的防水密封性能。

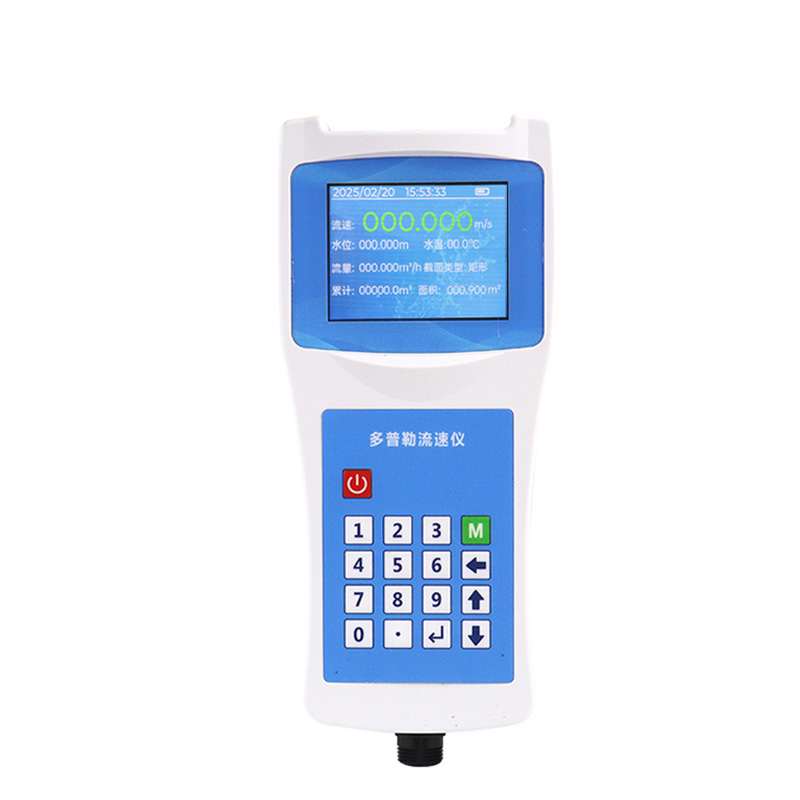

主机/显示器：配备大屏幕液晶显示屏，用于显示流速、流量、水位等数据，支持参数设置和数据存储。

测量杆或支架：用于将传感器固定并伸入水中，部分型号配有带深度刻度的不锈钢测杆。

连接线缆：连接传感器与主机的信号线，需具备防水和屏蔽性能。

充电电池及充电器：为主机供电，通常为内置可充电锂电池。

便携箱：用于存放和保护整套设备。

客户端软件或APP：用于数据导出、分析和可视化展示。

四、使用前准备

1. 设备检查

出发前应对设备进行全面检查：

电池电量：确认主机电池电量充足，屏幕电量图标建议显示50%以上。电量不足时应提前充电。

传感器外观：检查探头表面有无明显损坏、划痕或裂纹，声学窗口应清洁完好。

连接线缆：检查传感器电缆插头是否牢固插入主机接口，防水密封圈是否完好。

校准状态：确认仪器已经过校准，在校准有效期内。

2. 现场勘察与选点

到达现场后，应选择合适的测量位置：

选择水流平稳、无明显漩涡或湍流的区域。

避开弯道、跌水、闸门、桥墩等扰动区域。

水面漂浮物应尽量少，探头前方不得有阻挡物（石头、沉积物、垃圾等）。

避开强电磁干扰源（如高压线、通讯基站等）。

设备安装位置的最低水位需高于传感器顶部5厘米以上，避免设备暴露。

3. 安全评估

涉水测量时穿戴救生衣、防滑鞋。

洪水期测量需系安全绳。

避免单人作业，岸边应有专人监护。

五、操作步骤

1. 开机与初始化

长按电源键开机，设备进入自检状态。观察显示屏确认系统正常启动，检查电池电量图标。进入主菜单后，首先设置系统时间，确保数据时间戳准确。

2. 参数设置

根据实际测量需求，在仪器操作界面中设置以下参数：

测量单位：选择流速单位（米/秒或厘米/秒等）。

测量模式：选择“流速测量”或“流量测量”模式。

测量范围与灵敏度：根据现场水流大致情况设置合适的量程和灵敏度。

采样频率/测量时间间隔：设定数据采集的频率。

断面参数：若进行流量测量，需输入管道直径、渠道断面形状和尺寸等参数。

流体类型：根据实际流体特性（如清水、污水等）选择适当的测量模式。

3. 传感器安装与入水

管道测量：根据设备说明书将传感器安装到管道外部或内部，确保探头与管道表面有良好接触。使用夹具将探头牢固固定。

明渠/河道测量：

将传感器固定在测量杆上，手持测杆将探头深入水体中。

传感器探头应与水流方向垂直。

接触式测量时，传感器通常放置在水深的0.6倍深度处。

测量河流流速时，通常将传感器安装在中泓线附近。

保持仪器和传感器稳定，避免晃动。

4. 启动测量

按动仪器按钮开始测量。仪器会发射超声波并接收反射波，自动计算并实时显示流速和流量数据。在测量过程中，保持传感器稳定，避免人为干扰。如测得的数据不稳定，可适当调整探头位置，直到获得稳定读数。

5. 多点测量与数据记录

为获得更准确的测量结果，建议进行多次测量：

同一测点重复测量2～3次，取平均值。

在较宽的河流中，可在不同横断面位置进行测量。

对于流速随时间变化较大的水流，可在不同时间段进行测量。

仪器通常具备数据存储功能，可自动保存测量数据。部分型号支持通过蓝牙或USB将数据传输至电脑或手机APP。

6. 测量结束

完成测量后，将传感器从水中取出。长按电源键关闭主机，避免不必要的电池消耗。

六、数据查看与分析

1. 实时数据显示

主机屏幕实时显示以下数据：

瞬时流速

累计流量

水位/水深（集成水位传感器的型号）

水体温度（集成温度传感器的型号）

2. 数据导出与分析

仪器内置存储芯片可自动保存长期数据。

通过数据线或蓝牙将数据传输至计算机。

配套客户端APP可实时显示流速曲线，便于水流流态分析。

可绘制流速随时间或位置的变化曲线。

可计算平均流速、最大流速、最小流速等统计参数。

支持生成测量报告和导出Excel等格式文件。

七、日常维护

1. 使用后清洁

每次使用结束后，立即用清水冲洗传感器表面，去除泥沙、藻类等附着物。定期（每月）用软毛刷清理探头。清洁时注意避免损坏传感器声学窗口，防止声窗磨损或划伤。严禁使用有机溶剂（如汽油、酒精等）擦拭传感器和主机屏幕。
