手持式水流测速仪使用指南

一、概述

手持式水流测速仪是一种便携式流速测量仪器，用于快速测量明渠、河道、管道、排水沟等水体中不同深度的水流速度。该设备广泛应用于水文监测、农田灌溉管理、环保流量调查、城市排水管网检测、消防应急以及渔业养殖等领域。

常见的手持式水流测速仪按原理可分为旋桨式流速仪、电磁式流速仪和声学多普勒流速仪等类型。设备通常由流速传感器、主机显示单元、测量杆或探头以及配套软件组成，具有体积小、重量轻、操作简便等特点，适合现场快速测量。

二、设备组成与准备

1. 设备主要部件

一套完整的手持式水流测速仪通常包括以下部件：

流速传感器：位于测量杆末端，用于感知水流速度并转换为电信号。

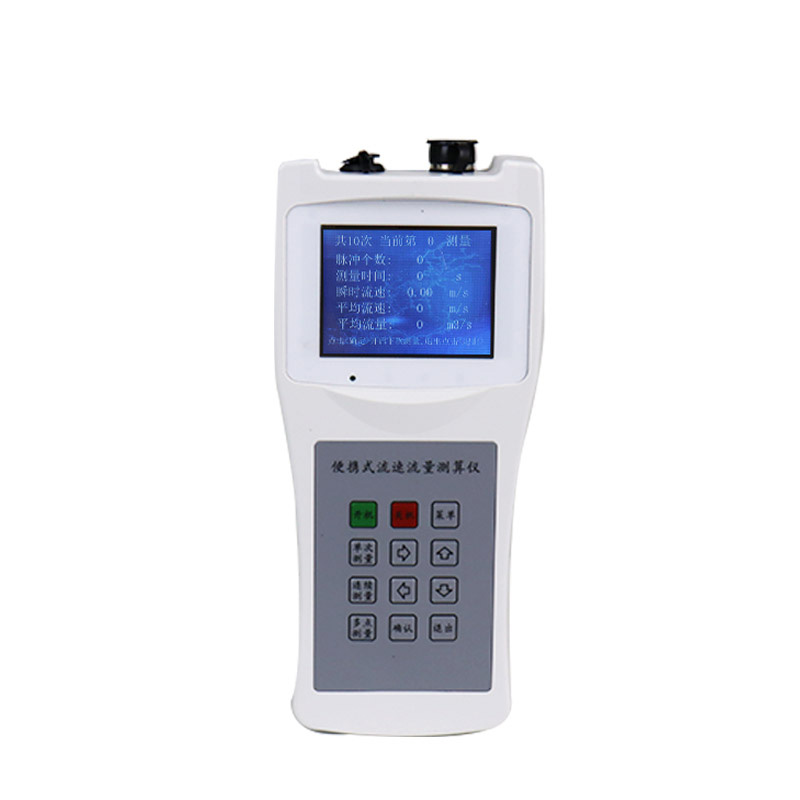

主机/显示器：显示流速、流向、累计流量等数据，部分型号配有按键和背光屏幕。

测量杆：用于将传感器伸入水中，通常有固定长度或可伸缩设计，表面标有深度刻度。

连接线缆：连接传感器与主机的信号线，需保证防水和屏蔽性能。

便携箱：用于存放和保护整套设备。

电池或充电器：为主机供电，常见为可充电锂电池或普通干电池。

2. 使用前准备

电池检查：出发前确认主机电池电量充足，必要时携带备用电池或移动电源。

设备外观检查：检查传感器探头有无明显损坏、变形或异物缠绕，测量杆各连接部位是否牢固，线缆有无破损、老化。

环境勘察：到达现场后，选择水流平稳、无漩涡、无障碍物的代表性断面作为测点。测量断面应避开弯道、跌水、闸门等扰动区域，宜选择顺直河段，上下游各保持5～10倍河宽的平直段。

安全评估：检查岸边地质是否稳定，水深是否在安全范围内，穿着救生衣，确保作业安全。

三、操作步骤

1. 开机与初始化

长按主机电源键约3秒，设备进入开机自检状态。显示屏依次显示型号、版本号，随后进入测量界面。观察电池图标确认电量充足，检查系统时间并校准（通常需在首次使用时设置）。

2. 参数设置

根据实际测量工况，在主菜单中选择或确认以下参数：

测量单位：选择流速单位（米/秒或英尺/秒）、流量单位（立方米/小时或升/秒）等。

测量模式：选择瞬时流速测量或平均流速测量。平均模式需设定采样时长（如60秒、120秒等）。

水流类型：根据现场情况选择明渠、管道或天然河道等模式，部分仪器需输入断面形状和尺寸。

水深设定：若使用多点法测流，需在水面、0.2倍水深、0.6倍水深、0.8倍水深等测点分别测量并记录。

3. 传感器入水操作

手持测量杆将传感器缓缓放入水中，注意以下要点：

传感器应正对来流方向，使流速仪轴线与水流方向平行。

旋桨式流速仪的螺旋桨应完全浸没于水中，并保持与水流方向一致。

电磁式和声学多普勒式传感器应保持探头表面清洁，无气泡附着。

测量杆上的刻度标记可辅助确定入水深度，测点位置按规范要求放置。

4. 数据读取与记录

待读数稳定后（通常在数秒至数十秒之间），记录显示屏上的流速数值。推荐在测点持续测量不少于30秒，读取平均值以消除水流脉动影响。为获取断面平均流速，应采用多点测量法，在不同测线和不同水深位置分别测量后计算加权平均值。

记录内容包括：测点位置、测量时间、水深、流速值、水温（如设备支持）以及现场气象和水体状况描述。

5. 测量结束

完成测量后，将传感器从水中取出，用清水冲洗探头，去除附着的水草、泥沙或杂物，用软布擦干后装回便携箱。长按电源键关闭主机电源。

四、数据使用与分析

1. 数据输出

部分型号支持蓝牙或USB数据导出功能，可将测量数据传输至电脑或手机APP，生成测量报告和统计分析图表。配套软件通常支持绘制流速分布曲线、计算断面流量、导出Excel格式报表等功能。

2. 流量计算

在已知断面面积的情况下，结合平均流速可计算流量：

流量 = 断面平均流速 × 有效过水断面面积

对于不规则天然河道断面，需采用多点测流法，将断面划分为若干子区域，分别测量各子区域的平均流速，累加各子区域流量后得到总流量。

3. 数据质量控制

同一测点建议重复测量2～3次，取平均值以降低随机误差。

测量值与历史数据或上下游站点数据进行比较，若偏差过大应查找原因。

记录测量时的水位、天气等辅助信息，便于数据分析和异常判断。

五、日常维护与保养

1. 使用后清洁

每次使用结束后，立即用清水冲洗传感器，特别注意清除螺旋桨轴部（旋桨式）或探头感应面（电磁式）附着的泥沙、水草和杂物。清洗后用干净软布擦干，检查各部件有无损伤。

严禁使用有机溶剂（如汽油、酒精、丙酮等）擦拭传感器和主机屏幕。

2. 定期检查与校准

旋桨式流速仪：定期检查螺旋桨转动是否灵活，轴承有无卡滞或异响，每年至少进行一次流速校准。

电磁式流速仪：检查电极表面有无腐蚀或结垢，按厂家建议周期送检校准。

声学多普勒流速仪：定期检查探头表面涂层，避免磕碰划伤，每次使用前检查声学窗口清洁度。

主机及线缆：检查线缆插头有无松动、氧化，屏幕显示是否正常，按键是否灵敏。

3. 存放注意事项

设备使用后应放入专用便携箱内存放，避免挤压和碰撞。

存放环境应保持干燥通风，避免高温、潮湿和强磁场。

长期不使用时，建议定期（每3个月）对电池充电一次，防止电池过度放电损坏。

传感器探头应使用保护盖或泡沫套包裹，防止划伤。

六、常见问题与处理

故障现象	可能原因	处理方法
无法开机	电池电量耗尽；电池接触不良	充电或更换电池；清洁电池触点
流速读数始终为零	传感器未入水；传感器损坏；线缆断路	确认传感器完全浸入水中；检查线缆连接；更换传感器
读数明显偏大或偏小	传感器轴线与水流方向不平行；探头附着气泡或杂物；仪器未校准	调整测量姿态对准流向；清洁探头；送校或执行现场校准
读数跳动不稳定	水流湍急紊动；传感器松动；信号干扰	适当延长采样时间取平均值；检查固定情况；远离强电磁干扰源
数据无法导出	蓝牙未配对；USB驱动异常；软件版本不兼容	重新配对连接；重装驱动或更换数据线；更新配套软件
屏幕显示异常	受潮；显示屏排线松动	干燥处理；返修或更换

七、安全操作规范

涉水测量时，必须穿戴救生衣、防滑鞋，避免单人作业，岸边应有人监护。

暴雨、洪水、雷电等恶劣天气期间，禁止下水操作。

水深超过腰部或水流流速超过人体安全承受范围（一般超过1.5米/秒）时，不得涉水测量，应改用测桥或缆道等安全方式。

在桥梁、闸坝等高处作业时，佩戴安全帽，注意防滑和防坠落。

传感器入水前应检查测量杆连接牢固，防止入水后脱落。

测量结束后及时清洁双手和设备，避免接触污染水体后感染疾病。

八、结语

手持式水流测速仪以其便携、快速、准确的特点，成为现场流速测量不可或缺的工具。规范的操作流程、合理的测点布设和定期的维护保养，是保证测量数据真实可靠的关键。使用者应熟练掌握本指南所述内容，根据现场实际情况灵活运用，确保每一次测量都能获取高质量的流速数据，为水文分析、水量调度和工程规划提供科学依据。
