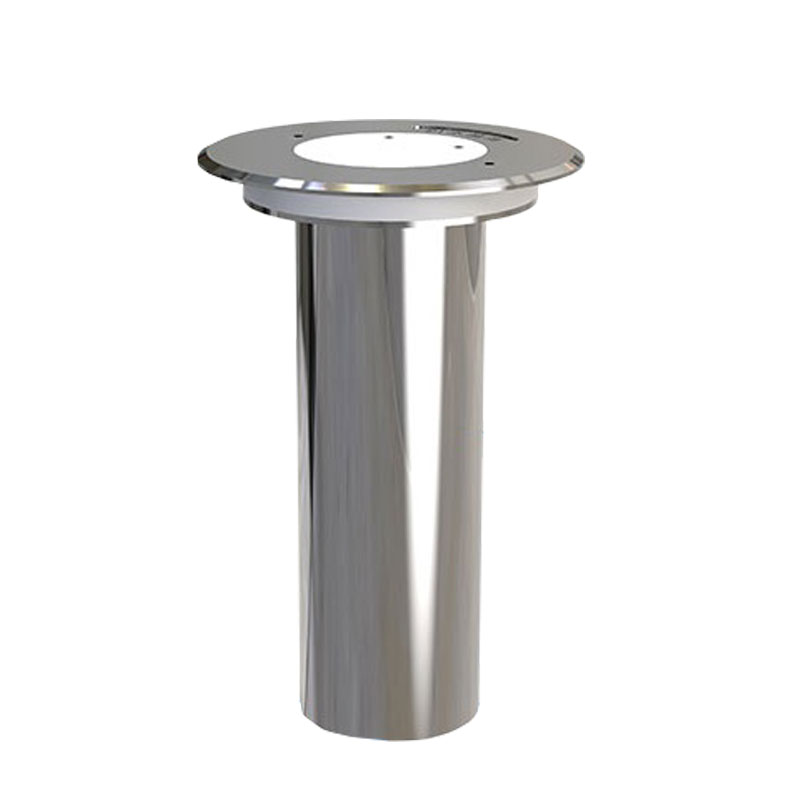

内涝监测仪校准

一、校准目的

内涝监测仪主要用于城市道路、下穿桥涵、隧道、低洼易涝区等场景的水位及积水深度监测。受泥沙淤积、杂物附着、水体腐蚀、电子元器件老化等因素影响，监测仪器的测量精度会随时间发生偏移。定期校准旨在验证仪器测量准确性，修正系统误差，保障内涝预警数据的可靠性，为排水调度、交通管制和应急抢险提供有效数据支撑。

二、校准前准备

1.技术资料准备

调取监测仪的出厂检定证书、安装竣工图纸、历史校准记录、设备铭牌参数（量程、精度等级、输出信号类型），明确该仪器的允许误差限值。

2.标准器具准备

根据监测仪的测量原理和量程，配备相应的经计量检定的标准器具：

水位/水深校准：标准钢卷尺（精度不低于±0.5mm）、标准水位发生器或精密液位标定装置；

流速校准（如设备含流速测量功能）：标准流速标定水槽或经检定的旋桨式流速仪作为比对基准；

电气参数检测：万用表、信号发生器、精密直流电源；

辅助工具：水平仪、清洁刷、纯净水、干燥布。

所有标准器具须在检定有效期内，并在校准记录中注明器具编号及有效期截止日。

3.现场环境确认

校准作业前确认监测点位周边无施工作业扰动，供电正常，通信设备在线。记录现场气温、水体浑浊度等环境参数。

三、外观与安装状态检查

1.传感器外观

检查水位传感器探头表面是否有泥沙、油污、藻类附着或物理损伤。雷达式传感器需检查天线面是否洁净；压力式传感器需检查透水石或感应膜片是否堵塞；超声波传感器需检查换能器表面状况。

2.安装位置与姿态

核实传感器安装支架是否牢固，有无沉降或倾斜位移。使用水平仪检测传感器安装面的水平度。对于非接触式传感器（雷达、超声波），确认其测量轴线垂直于水面，安装高度与初始安装记录一致。如安装高度发生变化，须重新测定并修正量程起点参数。

3.清淤与清洁

清除传感器周围及保护管内的淤积物、漂浮物，擦拭探头表面，确保测量路径无障碍。

四、计量性能校准

1.零点校准

在无积水状态下（或人工将传感器置于空气中/已知零液位环境中），读取监测仪输出值。若显示不为零，通过设备自身的零点调整功能或数据采集终端的参数设置进行归零修正。

2.满量程与分段校准

根据监测仪的量程范围，选取不少于五个均匀分布的标准液位点进行逐点校准，一般包含：零点、20%量程、40%量程、60%量程、80%量程、100%量程。

操作方法：利用标准水位标定装置逐级设定标准液位高度，记录监测仪在各点的实测输出值，计算各点的示值误差。每个校准点重复测量不少于三次，取算术平均值作为该点的测量结果。

3.重复性测试

在同一标准液位点连续进行六次重复测量，计算标准偏差，评估监测仪的短期重复性是否满足技术指标要求。

4.迟滞误差测试

对同一校准点，分别进行由低液位至高液位的上行测量和由高液位至低液位的下行测量，比较上行与下行读数的差值，确定迟滞误差是否在允许范围内。

5.流速参数校准（适用时）

对于集成流速测量的内涝监测仪，在标准流速标定装置中设定已知流速，记录设备输出值，计算流速测量误差。

五、数据采集与传输单元校验

1.信号输出校验

对于模拟量输出型（4mA～20mA、0V～5V等）监测仪，使用标准信号源模拟传感器输出信号，检查数据采集器的模数转换精度。对于数字量输出型（RS485、Modbus等），使用通信测试工具验证数据帧的正确性和完整性。

2.采集器参数核对

核查数据采集器中设置的量程上限、量程下限、滤波系数、采样间隔等参数是否与传感器实际规格匹配。

3.时钟同步

校准数据采集器内部实时时钟，确保数据时间戳与标准时间一致，防止因时标错误导致积水过程线时序混乱。

4.通信与平台对接测试

手动触发一条测试数据，确认数据经由通信模块上传至监控中心平台后能被正确解析、入库和展示。验证报警阈值触发功能是否正常。

六、现场比对验证

在校准完成后，选择一次自然降雨事件或人工注水试验，将监测仪实测数据与人工现场实测水位（使用标准钢卷尺测量）进行比对。若差值超出允许误差范围，须查明原因——包括安装高度变化、传感器漂移、参数配置错误等——完成处置后重新校准。

七、校准周期

内涝监测仪建议每年汛期前（通常为3月至4月）进行一次全面校准。在以下情形发生后，应及时安排专项校准：

经历超设计标准的特大暴雨或洪涝浸泡；

传感器被泥沙严重掩埋或遭受撞击；

更换传感器探头、采集器或通信模块；

监测数据出现异常跳变或持续偏离合理范围。

八、校准记录与档案管理

每次校准须填写校准记录表，内容应包括：站点名称及编号、设备型号及出厂编号、校准日期、环境温湿度、所用标准器具名称及编号、各校准点的标准值和实测值、示值误差计算结果、重复性数据、校准结论、校准人员签名。校准记录与报告应归入设备技术档案，保存期限不少于设备使用年限加一个校准周期。
