表面沉降位移监测仪使用指南

一、仪器概述

表面沉降位移监测仪是一类用于实时、连续监测地表或结构物在空间位置上发生微小变化的精密仪器总称。它广泛应用于地质灾害预警（如滑坡）、工程结构安全监测（如基坑、大坝、桥梁、隧道、建筑基础等）、以及城市基础设施建设等领域。

根据不同的监测原理和应用场景，常见的表面沉降位移监测仪主要包括以下几种类型：

类型	工作原理	主要特点与应用
GNSS监测系统	利用北斗、GPS等全球导航卫星系统进行高精度定位	可实现毫米级位移监测，适合大范围、长期、无人值守监测
振弦式沉降计	通过振弦式位移传感器感知沉降位移	用于土石坝、边坡、建筑物基础等土体沉降监测
电磁沉降仪	利用磁性探头感应沉降磁环的磁场变化	配合沉降管或测斜管监测土体分层沉降
静力水准仪	通过连通液原理监测各测点间的高程变化	用于建筑物沉降监测
机器视觉位移监测仪	采用高分辨率图像传感器与自动变焦技术，扫描识别靶标	非接触式测量，避免物理传感器可能带来的损伤

二、准备工作

1. 明确监测目标与方案设计

使用前应明确监测目的：

确定监测内容（水平位移、垂直沉降或倾斜）。

确定精度要求（毫米级或厘米级）。

确定监测频率（实时、每小时或每天一次）。

2. 设备检查

使用前应全面检查设备状态：

主机与传感器：检查所有部件是否完好无损，包括传感器、数据采集单元等。

连接线缆：确认所有连接线缆牢固且无破损。

电源系统：确认电池电量充足或电源连接正常。

配件：核对主机、传感器、天线、电源适配器、通信模块、安装支架等配件是否齐全。

对于振弦式沉降计，可使用专用读数仪检查传感器是否正常。将读数仪与传感器同色芯线连接，轻拉仪器末端观察读数变化是否正常。

对于电磁沉降仪，使用前应检查电池是否有电，按下测试按钮确认指示灯发光且蜂鸣器有声响指示。将探头渐渐接近沉降磁铁，确认出现声光指示。

3. 环境评估与选址

GNSS监测系统：

无论基准站还是测量站，周围都不能有高大建筑物，如无法避免也应远离至少20米以上。

基准站与测量站之间的间距（基线距离）推荐小于500米，最大不超过2公里，距离过大会导致精度下降。

优先保证卫星天线在20米内是最高点。

安装底座应牢固，避免因风力导致精度下降。

理想的安装地点应无遮挡、视野开阔。

其他类型监测仪：

选择在地质条件稳定、远离振动源和潜在干扰的位置。

避免安装在正在施工或挖掘的区域附近。

全站仪系统需架设在稳固的观测墩上，远离振动源。

4. 布点设计

通常需要设置两类点：

基准点：必须位于稳定区域，作为所有位移计算的参考原点。

监测点：布置在可能发生变形的关键位置，如边坡顶部、裂缝两侧、支护结构顶部等。

三、操作步骤

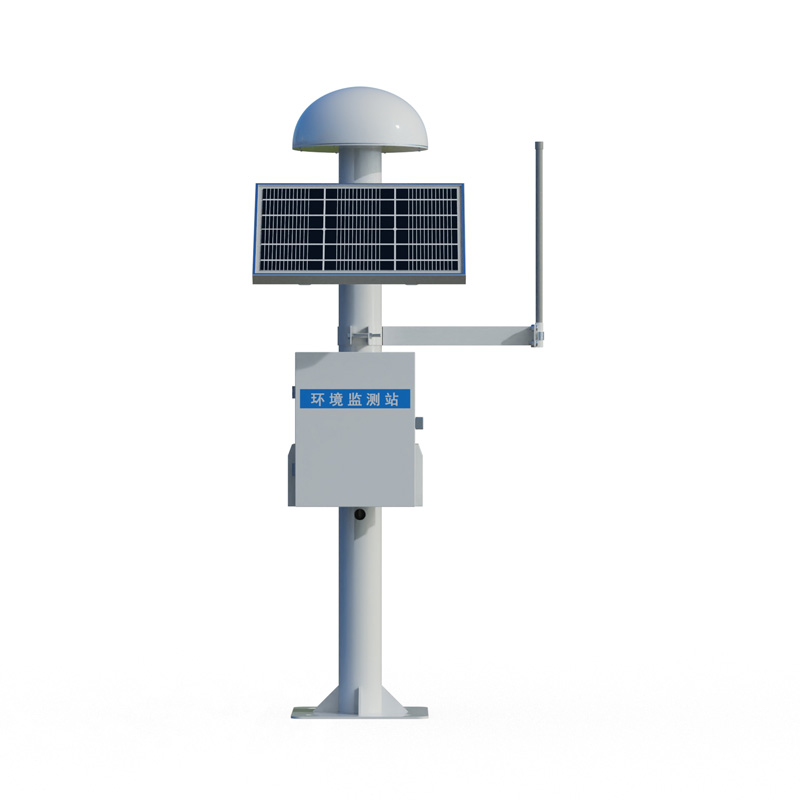

1. GNSS监测系统

安装：

将GNSS接收器天线牢固安装在混凝土墩或钢制立柱上，避免任何晃动。

天线应垂直安装，确保其顶部无遮挡。

主机、电源（常采用太阳能板加蓄电池组合）和通信模块（如4G、LoRa等）需做好防水防雷处理，并可靠接地。

参数设置：

根据实际需求配置接收器的测量模式（实时监测、静态测量等）。

设置数据采集的频率和时长。

如使用RTK技术，需配置基准站和移动站，确保通信正常。

初始校准：

首次开机后需等待足够时间（通常30分钟以上）完成卫星捕获和定位收敛。

建议进行至少24小时的静态观测以获取可靠的初始值。

数据采集：

启动数据采集程序，GNSS位移站可实现24小时不间断自动监测。

按照设定的时间间隔自动采集、传输和处理数据。

2. 振弦式沉降计

安装：

仪器主要由沉降盘、振弦式位移传感器、传递杆组件及底部锚固盘等组成。

根据监测深度选择合适长度的仪器（最小1m，最长可达30m以上）。

将仪器埋设于土体、坝体或回填土中。

数据采集：

使用振弦式读数仪连接传感器电缆。

传感器的黑、红芯线为振弦信号线，用于位移测量。

绿、白芯线为温度传感器，连接读数仪后可直接显示环境温度。

记录读数并计算沉降量。

3. 电磁沉降仪

安装：

电磁沉降仪主要由含有导线的平尺、卷轮、磁性探头及光电指示电路等组成。

配合专用电磁沉降管或安装有沉降磁环的测斜管使用。

沉降管应使用非导磁型材料如PVC、ABS、玻璃纤维或铝材制造。

测量操作：

将磁性探头放入待测孔中，使其缓慢下滑。

当探头进入沉降磁环所在的区域后，仪器将发出声、光指示。

缓慢提起平尺，直到蜂鸣器或指示灯停止响应。

再缓慢放入，使声光再次刚好响应为止。

读取平尺相对于管口处或某个参照位置处的刻度值，读数应精确到毫米。

4. 静力水准仪

安装：

多个测点通过软管连接成一个封闭液体回路，内部填充专用液体（如硅油）。

所有传感器必须固定牢靠。

参考点必须绝对稳定。

安装过程中要仔细排气，避免气泡残留在管路中，否则会导致读数漂移。

5. 数据记录与导出

测量完成后及时保存数据文件。

现代监测仪器通常配备远程监控功能，可通过网络访问查看实时数据。

数据可通过USB接口、串口或无线方式导出。

使用配套软件或第三方工具对数据进行分析。

根据预设的安全阈值，对监测数据进行实时分析和判断，当数据超出正常范围时迅速发出预警信号。

四、注意事项

1. 安全方面

在边坡、基坑等危险区域进行测量时，注意个人安全，遵守现场安全规定。

安装和维护时如涉及高处作业或水域作业，应采取相应的安全防护措施。

遵守设备的操作规程和安全须知。

2. 操作规范

GNSS系统：安装位置必须视野开阔，避免信号遮挡。基准站与测量站之间尽量可视，避免存在高墙、建筑物等遮挡。

电磁沉降仪：探头直径通常为16mm，建议使用内径不小于20mm的沉降管。对于已产生弯曲的沉降管应谨慎使用。磁性探头不适用于钢铁材质的沉降管。

光纤类系统：敷设时注意弯曲半径不能过小（一般不小于30毫米），接头处要做好密封。

通用要求：安装支架必须稳固且水平，这有助于提高测量精度。对于长期监测项目，考虑使用混凝土基础或其他坚固材料固定支架。

3. 数据验证

测量完成后对数据进行合理性检查。

通过对比历史数据，评估当前的沉降速率及其影响范围。

识别趋势、异常值及可能的风险信号。

五、维护与保养

1. 日常维护

清洁：定期清洁设备表面和传感器，防止灰尘和污物积累。

检查：即使仪器具备自动化功能，也应定期现场检查运行状况。检查内容包括传感器的工作状态、数据传输是否正常、电源供应是否充足等。

线缆检查：定期检查各连接线缆是否松动、破损或老化。

2. 电源维护

对于使用太阳能供电的系统，定期检查太阳能板是否清洁、蓄电池是否正常。

长期不使用时，应断开电源或取出电池。

3. 校准

在正式投入使用前，需对传感器进行校准。

使用已知参考点或标准仪器进行校准。

记录校准过程中的所有参数，以便后续参考和验证。

定期对设备进行维护和校准，确保其长期稳定运行。

4. 软件与固件维护

定期检查并更新设备的固件和软件版本。

定期备份设备配置参数和采集数据。

5. 维护记录

建立维护记录档案，详细记录每次维护的时间、内容、发现的问题及处理措施。

通过维护记录及时发现设备性能变化趋势，预防可能出现的故障。

六、常见问题处理

问题现象	可能原因	处理建议
GNSS信号弱或无信号	周围有遮挡物、天线安装不垂直	检查安装位置是否开阔，调整天线至垂直
GNSS定位精度下降	基线距离过大、电磁环境干扰	确保基线距离在500米以内
振弦式传感器读数异常	传感器损坏、连接线缆故障	使用读数仪检查传感器状态
电磁沉降仪无声光指示	电池电量不足、探头故障	更换电池；检查探头是否接近磁环
静力水准仪读数漂移	管路中存在气泡	重新排气
数据采集异常	通道配置错误、传感器故障	检查参数配置是否正确；检查传感器是否正常工作
远程平台显示设备离线	网络信号差、设备断电、通信模块故障	检查设备供电；检查天线安装位置信号强度
数据与历史值偏差大	仪器校准漂移、环境因素变化	重新校准或检查环境变化
