表面沉降位移监测仪校准
一、概述

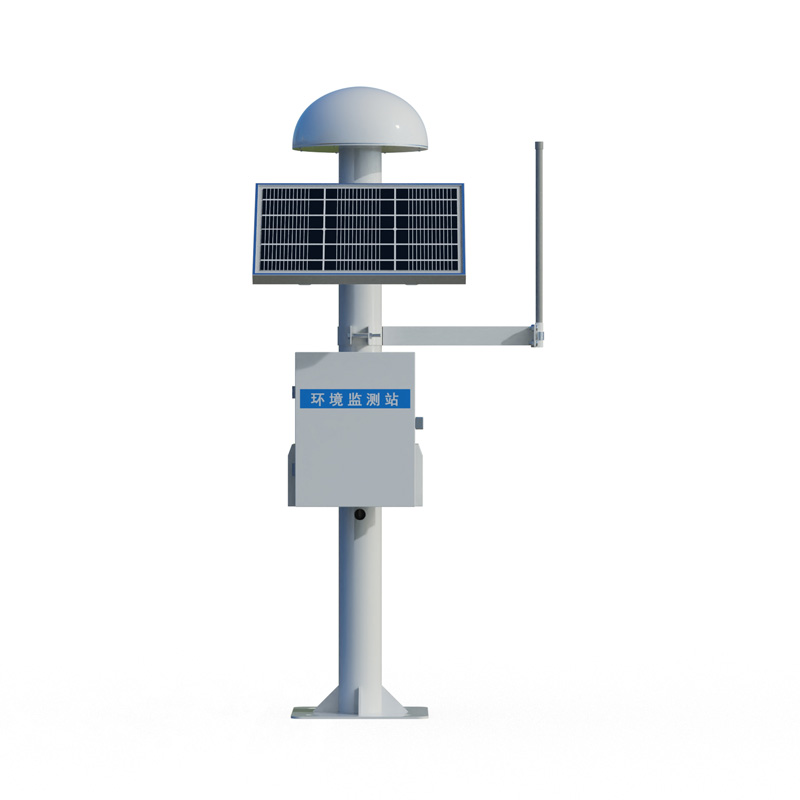

表面沉降位移监测仪是用于测量地表或工程结构表面竖向沉降量和水平位移量的仪器设备。按其测量原理可分为静力水准仪、GNSS接收机、全站仪（自动跟踪型）、连通管式沉降仪、拉线位移计、电感调频式位移计等类型。该类仪器通过感知测点相对于基准点的高程变化或平面坐标变化，输出相应的物理量数值。为保证监测数据的准确性和连续性，表面沉降位移监测仪需按周期进行校准。本文规定了表面沉降位移监测仪的校准条件、校准项目、校准方法及数据处理要求。
二、校准环境条件
环境温度：校准实验室温度应在18℃～25℃范围内，校准过程中温度变化不超过±1℃。对于需要在现场进行比对的仪器，现场温度应在-20℃～60℃范围内记录实际温度并在数据处理中予以修正。
相对湿度：不大于85%RH。
地基条件：室内校准平台应具备足够的刚度，校准期间不得有明显振动。室外现场校准应选择地基稳定、无施工扰动的区域。
电磁环境：校准区域应远离强电磁干扰源。GNSS类仪器校准时应确保天空视野开阔，卫星信号质量满足观测要求，周围无高大遮挡物和强反射面。
照明条件：光学类仪器校准时，环境光照应稳定，避免强光直射仪器望远镜。
三、校准用标准设备
| 序号 | 设备名称 | 技术指标要求 |
|---|---|---|
| 1 | 标准量块/标准位移发生器 | 位移输出不确定度不大于被校仪器最大允许误差的1/3 |
| 2 | 精密水准仪及配套铟瓦水准标尺 | 每公里往返测量高差中误差不大于±0.3mm |
| 3 | 全站仪校准装置（多齿分度台+标准基座） | 角度测量不确定度不大于±0.5″，距离测量不确定度不大于±0.1mm |
| 4 | 高精度数字万用表 | 直流电压/电阻测量不确定度不大于被校仪器最大允许误差的1/5 |
| 5 | 标准测微螺杆或千分表校准台 | 分辨力不大于0.001mm，示值误差不大于±0.002mm |
| 6 | 标准GNSS接收机（参考站级） | 平面定位精度优于±1mm+0.5ppm，高程精度优于±2mm+0.5ppm |
| 7 | 激光干涉仪 | 位移测量不确定度不大于±0.5μm/m（用于高精度位移传感器校准） |
| 8 | 标准温度计 | 分辨率0.1℃，准确度±0.2℃ |
四、校准项目及方法
4.1 外观及通电检查
检查仪器外壳、防护罩、连接件有无裂纹、变形、锈蚀或密封失效。检查电缆、接插件是否完好。接通电源后，观察仪器自检过程是否正常完成，指示灯状态是否正确。对于具备通信功能的仪器，检查数据收发是否正常。对于光学类仪器，检查目镜、物镜镜片有无霉变、划痕，十字丝是否清晰。
4.2 零点校准
将仪器安装于标准基座或校准平台上，使其处于初始零位状态。记录仪器输出值作为初始读数。对于电感调频式、振弦式等传感器，在零位移状态下读取频率或电压输出值，连续读取不少于10次，取算术平均值作为零点输出值。零点漂移量不应超过仪器技术说明书的规定限值。
4.3 量程校准
4.3.1 位移传感器类仪器
使用标准位移发生器或精密测微装置，对仪器施加已知的位移量。按量程均匀分布选取不少于5个校准点（含零点和满量程点），从下限开始逐点正向加载至上限（正行程），再从上限逐点卸载回到下限（反行程）。每个校准点稳定后读取仪器示值，每个点重复测量不少于3次，取算术平均值。
对于竖向沉降类仪器，也可采用标准量块叠加的方式提供已知位移量，将量块置于仪器测量杆下方，逐级改变量块组合厚度，记录仪器对应输出值。
4.3.2 静力水准仪
将各静力水准仪单元安装于标准校准架上，通过精密升降台改变各单元液面高差，使用标准直尺或激光测距仪测量实际高差变化量，与静力水准仪输出的液面高差值进行逐点比对。校准点应覆盖仪器的有效测量范围。
4.3.3 GNSS接收机
将待校准GNSS接收机与标准GNSS接收机共址架设，天线相位中心对齐。在相同的观测环境下同步采集卫星数据，观测时长不少于2小时。利用后处理软件解算待测接收机的坐标，与标准接收机解算的坐标进行比对，计算平面位置偏差和高程偏差。
4.3.4 自动全站仪（测量机器人）
将自动全站仪安置于标准校准装置的多齿分度台上，利用标准基座提供精确的角度和距离基准。依次测定标准装置上各目标点的水平角、竖直角和斜距，与标准值进行比对。校准项目包括：水平角示值误差、竖直角示值误差、测距示值误差、视准轴误差、横轴误差和竖轴误差。
4.4 迟滞误差测试
在完成正行程校准后，继续从满量程点逐点反向卸载，记录各反行程校准点的仪器示值。按式（1）计算各校准点的迟滞误差：
H i = ∣ y ˉ up,i − y ˉ down,i ∣
式中：
H i ——第 i个校准点的迟滞误差；
y ˉ up,i ——正行程第 i个校准点的仪器示值平均值；
y ˉ down,i ——反行程第 i个校准点的仪器示值平均值。
4.5 重复性测试
在同一校准点重复施加相同的标准位移量，连续测量不少于10次，按式（2）计算实验标准差：
s = n − 1 ∑ j=1 n (y j − y ˉ ) 2
式中：
s——实验标准差；
y j ——第 j次测量的仪器示值；
y ˉ —— n次测量的算术平均值；
n——测量次数。
4.6 温度影响测试
将仪器置于恒温箱中，连接好数据采集线路。设定恒温箱温度为仪器工作温度范围的下限值，待温度稳定并保持至少1小时后，记录仪器零点输出值。然后依次升高温度至各特征温度点（如0℃、10℃、20℃、30℃、40℃、上限温度），每个温度点稳定后记录仪器零点输出值。计算温度每变化1℃引起的零点漂移量，即温度系数：
α T = T max − T min max(y Ti ) − min(y Ti )
式中：
α T ——温度系数，单位：输出量/℃；
y Ti ——第 i个温度点的零点输出值；
T max 、 T min ——最高和最低校准温度，单位℃。
4.7 长期稳定性测试
将仪器在标准条件下连续放置不少于24小时，每隔1小时记录一次零点输出值。计算24小时内零点输出的最大变化量，评估仪器的短期稳定性。对于需要评估长期稳定性的仪器，可在校准周期内分阶段进行多次零点核查，绘制零点漂移随时间变化的趋势曲线。
4.8 分辨率测试
缓慢调节标准位移发生器，使仪器示值发生最小可辨变化，记录此时对应的实际位移增量，即为仪器的实际分辨率。该值不应大于仪器标称分辨率的2倍。
五、数据处理
5.1 示值误差计算
单个校准点的示值误差按式（4）计算：
Δy i = y ˉ i − y si
式中：
Δy i ——第 i个校准点的示值误差；
y ˉ i ——仪器在第 i个校准点的示值平均值；
y si ——第 i个校准点的标准位移值。
5.2 线性度计算
L = Y FS max(∣Δy i ∣) × 100%
式中：
L——线性度，%；
Y FS ——满量程输出值。
5.3 灵敏度计算
S = Δy s Δ y ˉ
式中：
S——灵敏度；
Δ y ˉ ——仪器输出变化量的平均值；
Δy s ——标准位移变化量。
5.4 校准结果判定
将各项目的实测误差与仪器技术说明书规定的最大允许误差进行比较。全部校准项目均不超过最大允许误差的，判定该校准合格；任一项目超差的，判定为不合格，并注明不合格项目。对于部分项目超差但经修正后可满足使用要求的，可在校准报告中给出修正值或修正曲线。
六、校准周期
表面沉降位移监测仪的推荐校准周期为12个月。对于埋设或安装在野外长期无人值守环境中的仪器，可根据实际运行情况适当延长至24个月，但应配合定期现场比对核验。仪器更换传感器、电子模块或经过维修后，应重新进行校准。在两次校准之间，建议每月进行一次零点核查，每季度进行一次与基准点的比对测量。
七、校准记录
校准完成后应填写校准记录，内容包括：仪器名称、型号规格、出厂编号、制造厂商、测量原理、量程范围、分辨力、校准日期、校准环境条件（温度、湿度等）、使用的标准设备及其证书编号、各校准项目的原始数据、数据处理结果、校准结论及校准人员签字。校准记录保存期限不少于两个校准周期。
