RTU遥测终端机使用指南

一、仪器概述

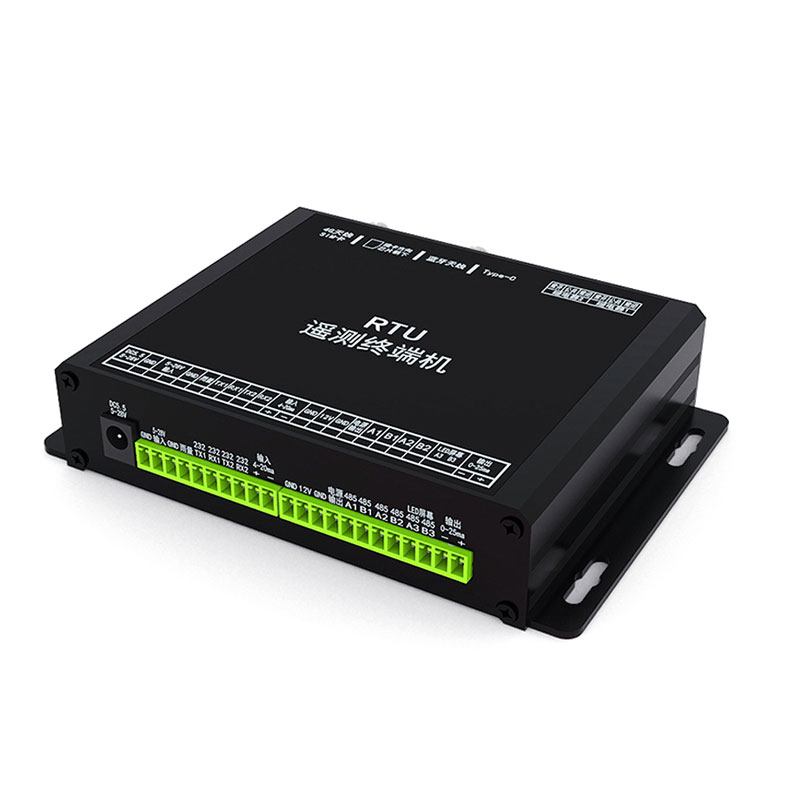

RTU（Remote Terminal Unit，遥测终端机）是一种集数据采集、处理、存储、传输与控制功能于一体的智能电子设备。它被部署在远离控制中心的现场（如偏远泵站、水利闸口、环境监测点等），负责与各类传感器、执行器直接交互，构成监控系统最前端的感知与控制单元。

RTU的核心功能可概括为“四遥”：

遥测：远程测量模拟量参数（如水位、电压、流量）或数字量。

遥信：采集设备状态信号（如开关位置、故障报警），实时反馈至控制中心。

遥控：接收控制中心指令，远程操作设备（如启停泵阀）。

遥调：远程调整设备运行参数（如阀门开度）。

RTU的硬件通常包括中央处理器（CPU）、存储器（FLASH和SRAM）、输入/输出模块（模拟量输入、开关量输入/输出）、通信模块和电源管理模块。通信模块可集成4G/5G、NB-IoT、LoRa、北斗等无线通信技术，支持TCP、MQTT、Modbus等协议。设备工作温度范围宽（-40℃至+85℃），适用于高湿、高寒等恶劣环境。

RTU广泛应用于水利水文监测（水位、雨量、水质数据采集与闸门控制）、能源管理、智慧城市与环保、工业自动化等领域。

二、准备工作

1. 需求分析与设备选型

使用前应明确监测需求：

确定需要监测的参数类型（如水位、雨量、流量、水质、温度、压力等）。

确定安装位置的环境条件（室内/室外、温湿度、信号覆盖情况等）。

确定数据传输方式（4G/5G无线蜂窝网络、以太网、北斗卫星、LoRa等）。

2. 设备检查

使用前应全面检查设备状态：

主机：检查RTU主机外观无损伤，各接口完好。

配件：核对电源适配器、通信天线（4G天线、WiFi天线）、串口线、以太网线、接线端子等配件是否齐全。

SIM卡：如使用无线通信，检查SIM卡是否完好、无氧化，确保卡已开通数据业务且未欠费。

传感器：确认连接的各传感器（水位计、雨量计、流量计等）状态正常。

3. 环境评估

选择合适的位置安装RTU，既要考虑信号覆盖，也要考虑供电和接地条件。

避免强电磁场、水源和潮湿的地方，确保设备安全。

检查设备的散热、防水、防尘条件。

确保设备在允许的温度和湿度范围内运行。

4. 供电准备

RTU通常支持宽电压输入（如8～25V DC或5-30V DC）。

确认电源供应稳定，可使用市电、蓄电池或太阳能供电。

长期不使用时，应断开电源。

三、操作步骤

1. 硬件安装

固定安装：

将RTU主机通过壁挂方式或机柜方式固定在选定位置。

安装时应远离强干扰源，确保天线安装位置信号良好。

设备安装在铁磁质环境中时，需注意电磁屏蔽，必要时外接辅助设备以消除干扰。

连接外部设备：

将传感器（水位计、雨量计、流量计等）接入RTU对应的输入接口（模拟量输入AI、开关量输入DI、RS232/RS485串口等）。

接入供电电源。

连接通信天线（4G天线等）。

检查各连接线缆是否稳固，无松动、破损现象。

2. 参数配置

RTU的参数配置可通过多种方式进行：PC端配置工具、移动端APP（如蓝牙接入）、远程平台配置、远程短信配置等。

PC端串口配置（通用方式） ：

用RS232串口线将RTU配置串口与电脑的串口连接。

在电脑上运行RTU配置工具软件。

打开配置工具，选择正确的串口号、波特率以及校验位。

按照“打开串口 → 选择参数配置页面 → 点击重新加载 → 给设备通电”的顺序操作，使RTU进入配置模式。

注意：应先点击“重新加载”后再给设备通电，否则可能无法进入配置界面。

通道参数配置：

根据传感器实际接入的硬件接口选择对应通道。

设置采集开启/关闭、数据采集时间间隔、数据存储时间间隔等参数。

配置采集数据精度、采样要素名称、采集单位等。

根据实际传感器的寄存器配置Modbus RTU命令。

中心与通信参数配置：

填入需要连接的中心IP地址与端口号。

如使用专网卡，需配置APN和用户名密码等信息。

可配置多个中心服务器，实现多中心同时传输。

配置上报周期（定时报的上报时间间隔）。

报警参数配置（可选）：

设置报警上限值、报警下下限值（采集数据超限时发送报警）。

设置报警阈值（两次采集数据差值超限时报警）。

配置报警联动类型（数字量输出或继电器输出）。

配置保存与重启：

完成配置后点击“保存参数”。

最后重启RTU使配置生效。

3. 调试与验证

网络连接检查：

使用ping命令检查RTU与其他设备的网络连接是否畅通。

通过ifconfig命令查看RTU的IP地址，确保其与网络配置中的地址一致。

检查网关地址、子网掩码等网络配置信息是否正确。

串口配置验证：

检查波特率、数据位、停止位、校验位等串口参数是否设置正确。

确保RTU使用的通信协议与其他设备相匹配。

通信测试：

使用串口调试工具（如HyperTerminal或Putty）模拟与其他设备的通信过程。

向RTU发送测试指令，观察其响应情况。

检查通信中传输的数据是否准确无误。

数据采集验证：

启动RTU的数据采集功能，开始收集现场数据。

对采集到的数据进行质量检查，确保数据的准确性、完整性和时效性。

检查数据是否正确存储于RTU的内置存储器中。

平台对接验证：

登录监测管理平台，确认RTU设备状态显示为“在线”。

验证平台能否正确接收RTU上报的数据。

4. 运行与数据管理

RTU正常运行后，将按照设定的采集周期和上报周期自动采集并传输数据。

数据可通过RTU配置管理工具本地下载查看，通过配置软件将数据读取出来，以Excel表格文件保存到PC中。

支持远程查询实时数据和时段数据。

支持远程管理功能，包括数据接收、终端参数管理、程序升级、校时、历史数据查询、召测、电压告警、图片抓拍等。

四、注意事项

1. 安全方面

安装和维护时务必切断电源，避免触电风险。

在潮湿环境或水域附近作业时，注意设备防水和人身安全。

遵守设备的操作规程和安全须知。

2. 操作规范

配置顺序：进入配置模式时务必按照“先点击重新加载，再给设备通电”的顺序操作。

接线规范：串口线接线时应注意线序，确保黑、棕、蓝三根线分别对应接入GND、RXD、TXD接口。

天线安装：天线应安装在信号良好的位置，避免金属物体遮挡。

SIM卡操作：插拔SIM卡前应关闭设备电源。

3. 数据安全

定期备份设备配置参数和采集数据。

设置合理的访问权限和安全策略，确保只有授权用户能够访问设备管理系统。

更换设备前务必备份旧终端通信参数、传感器信号协议、平台接入信息等。

4. 环境要求

设备应在允许的温度和湿度范围内运行。

注意终端的接地问题，确保接地的质量和正确性。

五、维护与保养

1. 日常维护

清洁：定期清洁设备表面和接口，防止灰尘和污物积累。

接口检查：定期检查各连接接口是否松动、氧化。

天线检查：检查天线连接是否牢固，天线是否完好。

2. 电源与电池维护

RTU通常由蓄电池供电，电池老化后会出现电压下降，导致设备不能正常工作。

RTU可读取输入电源的电压值并在每次传输中上报，可通过监测平台查看电池状况。

当电池电压下降到过低时，需及时检查充电装置和蓄电池是否正常。

长期不使用时，应断开电源。

3. 软件与固件维护

定期检查并更新RTU的固件和软件版本，确保设备运行最新版本。

RTU支持远程升级应用程序（TCP与UDP方式）。

升级前应确认新版本号高于当前版本，并做好配置备份。

4. 定期校准

连接的传感器（水位计、流量计等）应按照各自要求定期校准。

校准可修正传感器因长期使用而产生的测量偏差。

5. 维护记录

建立维护记录档案，详细记录每次维护的时间、内容、发现的问题及处理措施。

通过维护记录及时发现设备性能变化趋势，预防可能出现的故障。

六、常见问题处理

问题现象	可能原因	处理建议
进不了配置界面	操作流程错误、串口线接线问题、串口被占用	检查是否先点“重新加载”再通电；检查串口线接线是否正确；检查电脑串口号设置，更换USB口测试
Online灯不亮	SIM卡未插好、卡被锁定、卡欠费停机	重新插拔SIM卡；检查物联网卡是否有机卡绑定，解绑后重试；检查卡是否欠费
通信失败	站址地址不一致、网络配置错误	检查RTU站址与中心站地址是否一致；检查网关、子网掩码等网络配置
传感器数据不稳定	传感器连接松动、串口配置错误	检查传感器连接是否牢固；检查波特率等串口参数是否正确
数据采集异常	通道配置错误、传感器故障	检查通道参数配置是否正确；检查传感器是否正常工作
设备无法开机	电源故障、内部短路	检查电源是否正常；检查熔断器是否熔断
程序故障	程序错误、组帧表丢失	重新调整程序或重新下传厂站参数
远程平台显示设备离线	网络信号差、设备断电	检查设备供电；检查天线安装位置信号强度
