电波流速仪使用指南

一、仪器概述

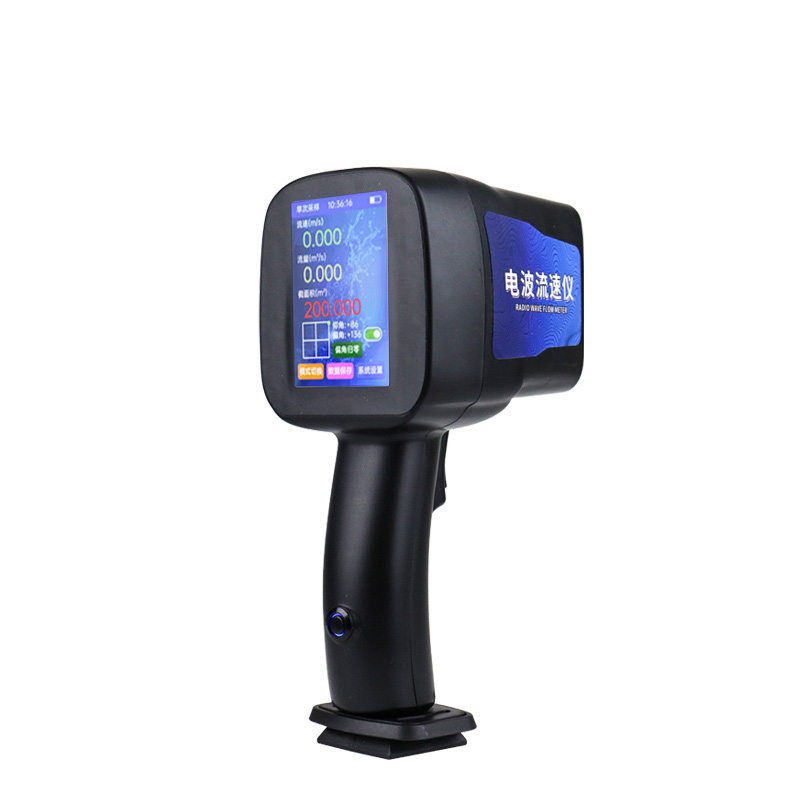

电波流速仪（又称雷达测速枪）是一种基于雷达多普勒效应原理的非接触式流速测量仪器。仪器通过向水面发射特定频率（通常为24GHz）的雷达波，当雷达波遇到水流中的微小颗粒、波纹或悬浮物时发生反射，由于水流运动，反射波与发射波产生频率差异（即多普勒频移），仪器通过测量该频移计算得出水流速度。

电波流速仪具有非接触式测量、不受泥沙和污水腐蚀干扰、操作简便等特点，广泛应用于河流流速监测、污水流速监测、海洋流速监测、防汛抗洪现场应急监测等场景。

二、准备工作

1. 设备检查

使用前应全面检查设备状态：

电池电量：确认电池已充满电。电压低于10V时建议关机充电。电池充电时间通常为5-8小时，可操作约5小时。

传感器状态：检查雷达探头表面是否清洁、无遮挡。

显示屏功能：确认显示屏清晰无误。

配件检查：核对主机、电池、充电器、数据线等配件是否齐全。

2. 环境评估

观察测量区域，确保没有高大障碍物阻挡雷达信号。

选择水流相对平稳、具有代表性的测量点。

若水面存在大量漂浮物、剧烈波浪（波高>0.5m）或强降雨，电磁波反射信号可能受干扰，需选择相对平静的水域进行测量。

避免在强磁场、高温、低温等极端环境条件下使用。

尽量远离无线电发射源，以防电磁干扰。

3. 仪器校准

仪器校准应按规定流程进行。对于新配站，应做好常规流速仪和电波流速仪的比测，率定电波流速仪的水面系数。长期使用后仪器的多普勒频率校准可能漂移，建议每半年送专业机构校准一次。

三、操作步骤

1. 开机与模式选择

按下电源键开机，设备启动并进入主界面。

通过菜单键进入菜单模式，选择合适的测量模式。

通过选择键调整测量参数（如频率、测量距离、角度补偿等）。

2. 测量模式

电波流速仪通常提供三种测量模式：

模式	操作方式	特点
单次测量	按下扳机开始测量，3-6秒后流速值稳定，松开即停止	适用于单点快速测量
持续测量	无需按键，仪器持续测量，流速值不断刷新	适用于连续监测
平均测量	每次按键后持续测量20秒，取正态分布数值平均	结果更稳定可靠

3. 定位与测量

握持与对准：正确握持仪器，将雷达探头对准水面测量点。测量距离通常为0.5-50米，具体取决于型号，一般不超过30米。

角度控制：保持发射探头与水面尽量垂直——角度偏差大于10°会导致反射信号减弱、测量误差增大。内置角度感测器可自动修正垂直角度。

开始测量：扣动扳机，仪器发射雷达波并开始采集数据。屏幕会实时显示流速值。

等待稳定：通常2-5秒后流速数值趋于稳定，此时记录数据。避免在数值跳动时记录。

4. 角度补偿（重要）

电波流速仪需要正确设置角度补偿以确保测量精度：

垂直角（仰角）：仪器探头法线与目标运动轨迹在竖直平面上的夹角，通常由内置传感器自动修正。

水平角（偏角）：仪器探头法线与目标运动轨迹在水平平面上的夹角。操作时，先将仪器与河流方向平行并校准偏角为零，再对准河中心测量，仪器会自动计算夹角作为速度补偿依据。

用户应熟悉角度补偿的操作方法，确保测量结果的准确性。

5. 多点测量与数据记录

对于断面流量测量，建议沿河道断面均匀分布测量点（如每5米一个点），每个点重复测量3次取平均值，以减少偶然误差。

记录环境参数，如水温、气温、水质、风向等。

数据可通过USB接口导出，支持Excel格式分析。

四、注意事项

1. 安全方面

在河边、湖泊等水域进行测量时，务必注意个人安全，避免滑倒落水。遵守设备的操作规程和安全须知。

2. 操作规范

测量时应避免身体或周围物体遮挡发射信号。

远离高压电线，电磁干扰可能影响仪器电子元件。

在测量过程中避免将电极接触到金属物体和导电物体，以免造成误报警。

避免测量部件与水面产生摩擦或碰撞。

3. 数据验证

测量完成后需对数据进行合理性检查：

若流速值明显偏离历史同期数据，应重新测量或检查仪器状态。

若与其他监测点结果矛盾，应核实测量过程。

五、维护与保养

1. 日常清洁

使用完毕后及时清理雷达探头表面的污垢和水分。

用湿巾擦拭设备外表面，避免泥沙堆积。

LCD屏需轻擦，防止划痕。

充电接口定期用酒精清洁，确保接触良好。

2. 电池维护

使用专用充电器进行充电。

定期（约3个月）对电池进行充电，以保证锂离子电池的使用寿命。

每次洪水来临前必须及时充电保持电力充足。

3. 存放

妥善存放于干燥环境中，以延长设备使用寿命。

设备应存放于手提箱内，避免阳光直射或潮湿环境。

存放温度范围通常为-30℃至70℃。

4. 应急处理

若设备不慎浸水，禁止立即按键操作，需擦干表面水分后检查内部干燥情况，必要时放置于通风处晾干。

六、常见问题处理

问题现象	可能原因	处理建议
测量值跳动或失真	水面漂浮物多、波浪大、强降雨	选择相对平静水域测量
显示负流速或异常值	复杂水流（漩涡、分层流）	调整测量位置，避开漩涡中心
信号弱或无数据	角度偏差过大、距离过远	调整探头角度，缩短测量距离
数据与历史值偏差大	仪器校准漂移	重新校准或送专业机构检修
