便携式流速测算仪校准

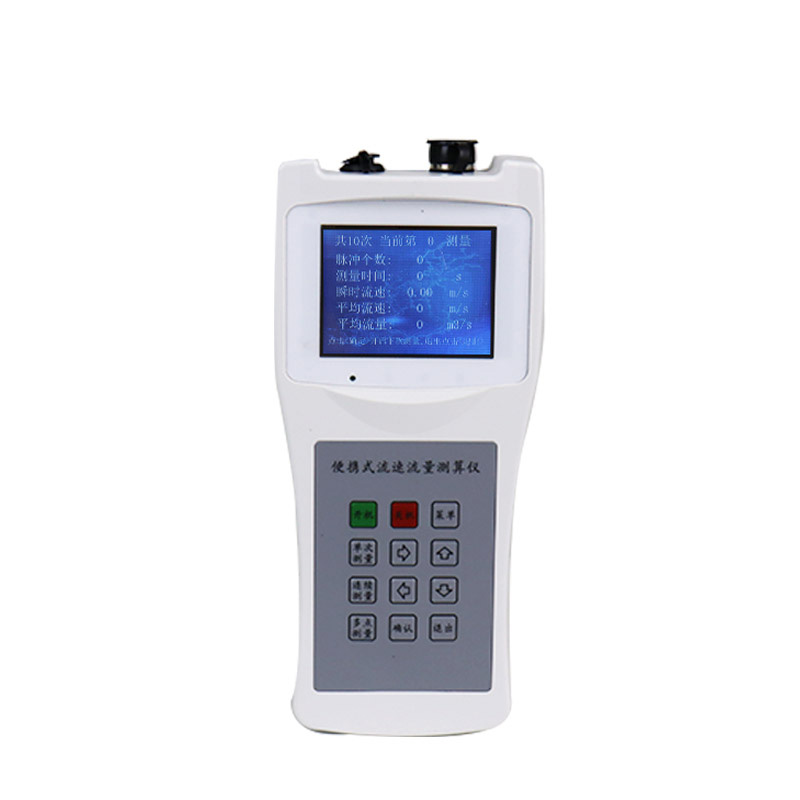

便携式流速测算仪是用于明渠、河道、管道等水体流速现场测量的设备，操作人员手持或悬挂于测杆、绳索上使用。常见类型包括旋桨式流速仪、电磁式流速仪和超声波多普勒流速仪。校准的目的是验证设备在不同流速条件下的测量精度、信号稳定性和计时准确性，确保流速测验数据满足水文测验规范的要求。

一、校准依据

标准编号	标准名称	适用环节
GB/T 11826-2019	《转子式流速仪》	旋桨/旋杯式流速仪的检定方法与技术要求
JJG 0377-2019	《流速仪检定装置检定规程》	检定水槽的流速均匀性、稳定性指标
SL/T 183-2015	《水文绞车》	缆道测流时绞车计数与测速配合精度（间接参考）
JJF 1472-2014	《电磁流量计校准规范》（电磁式参考）	电磁式流速传感器的信号处理精度
GB/T 37847-2019	《声学多普勒流速剖面仪》	超声波多普勒流速仪的性能测试方法
SL 337-2006	《声学多普勒流量测验规范》	多普勒流速仪现场比测方法

二、校准项目

便携式流速测算仪的校准分为实验室水槽检定和现场比测两个层级。实验室检定在水流均匀稳定的专用检定水槽中进行，是确定仪器检定公式的唯一法定方式；现场比测在实际测流断面进行，验证设备在真实水流条件下的工作状态和测量一致性。

1. 实验室水槽检定

实验室检定是便携式流速测算仪校准的核心环节，必须在经计量部门考核合格的流速仪检定水槽上完成。

检定水槽要求：水槽长度不小于 30 m，宽度不小于 1 m，水深不小于 1 m。槽内流速场均匀度应 ≤±0.5%，流速稳定性应 ≤±0.2%。水槽配备精确的车速测量系统（光电编码或激光测距），车速测量不确定度 ≤±0.1%。

检定方法：将流速仪固定在检定车的专用支架上，探头浸入水中，距离水面和槽底均不小于 0.2 m，距离侧壁不小于 0.1 m。检定车以预设速度沿水槽轨道匀速行驶，模拟不同流速条件。每个检定点在规定的行程长度内往返各运行至少 3 次，记录流速仪的转数（旋桨式）或信号输出（电磁式/超声波式）与检定车实际速度的关系。

检定点数：至少选取 5 个不同车速点，覆盖流速仪测量范围的 10%~90%。常规选点为 0.05 m/s、0.10 m/s、0.20 m/s、0.50 m/s、1.00 m/s、1.50 m/s、2.00 m/s（根据仪器量程选取）。

数据处理：对旋桨式流速仪，以流速 v 为自变量、每秒转数 n 为因变量，进行线性回归，得到检定公式 v = kn + c（k 为水力螺距，c 为起始流速）。回归的相关系数 r 应 ≥0.999。k 和 c 的不确定度应分别满足相应等级的要求。

合格判据：各检定点的实测流速与检定公式推算流速的偏差应 ≤±3%（Ⅰ级精度）或 ≤±5%（Ⅱ级精度）。

2. 现场比测

现场比测在设备实际使用的水域中进行，目的是验证仪器在现场条件下的测量可靠性，并发现因水质、杂物、流态等因素引起的异常。

同型比对法：使用两台同型号、同规格且均经过近期实验室检定的便携式流速仪，在同一垂线、同一测点深度同时测量。两台仪器的读数偏差应 ≤±5%。若偏差超限，说明至少其中一台仪器状态异常，需返回实验室重新检定。

异型比对法：将待校准仪器与另一种原理的流速仪（如旋桨式与电磁式）在同一测点同步测量。由于不同原理的仪器对流态、含沙量、水温的响应不同，允许偏差适当放宽至 ≤±8%，但应分析偏差来源并记录。

定点复测法：在同一垂线、同一深度连续测量 3 次，每次测量持续时间不少于 60 s。3 次测量结果的相对标准差应 ≤±3%。若超出，说明水流脉动较大或仪器信号不稳定。

3. 计时精度校准

便携式流速测算仪内置计时电路用于控制测量历时和转速计数。

测试方法：用标准频率计或高精度秒表比对仪器内部的计时信号。设定仪器测量时间为 60 s、120 s、300 s，各运行 3 次，记录实际计时时长。

合格判据：计时误差应 ≤±0.1 s/60 s，即日计时误差 ≤±2 s/d。

4. 信号与显示校准

信号输出检查：对带有模拟量或数字量输出的流速仪，用标准信号源或示波器检查输出信号幅值、频率是否与流速成正比，信号噪声是否在允许范围内。

显示与存储检查：检查仪器显示屏的流速读数、单位、累计转数等信息是否与实际测量值一致；检查数据存储功能是否正常，记录条数、时间戳是否准确。

三、现场校准流程

1. 校准前检查

外观检查：检查流速仪探头是否有磕碰、变形，旋桨（旋杯）转动是否灵活无卡顿，轴承间隙是否正常。

清洁度检查：清除探头表面和旋桨叶片上的泥沙、水草、油污等附着物。

电缆检查：检查连接电缆是否有破损、接头是否牢固、防水密封是否完好。

电池电量检查：确认仪器电池电压在正常范围内，低电量可能导致测量不稳定。

2. 零点检查

在无水流或极低速水流（<0.02 m/s）条件下启动仪器，观察读数是否为零或接近零。若零点偏移超过仪器分辨率的 2 倍，应执行零点校准或记录偏移量作为后期数据修正的依据。

3. 比测实施

选择水流条件相对稳定的断面，避开回流、漩涡、跌水等异常流态区域。

在同一垂线布置至少 3 个不同深度（表层、0.6 水深、底层）进行测量，每个深度测量 2 次取均值。

同步记录水温、含沙量（目测或取样）、水面状况等环境参数，这些因素可能影响测量精度。

4. 数据记录与归档

校准完成后填写《便携式流速测算仪校准记录表》，内容包括：

仪器编号、型号、类型（旋桨/电磁/超声波）、生产厂家、出厂日期；

最近一次实验室检定的日期、检定公式（v = kn + c 中的 k 和 c 值）、检定有效期；

现场比测地点、日期、天气、水温、含沙量概况；

比测数据表：测点深度、仪器读数 1、读数 2、均值、参考仪器读数、偏差百分比；

计时精度测试结果；

校准结论（合格/限用/不合格）及下次校准日期。

四、校准周期

场景	周期	说明
新购仪器投用前	必须进行首次实验室检定	取得检定证书后方可投入使用
正常运行仪器	每12个月进行一次实验室检定	旋桨式流速仪轴承磨损较快，到期必须送检
现场频繁使用（每月 >10 次）	每6个月增加一次现场比测	及早发现性能衰减
发生碰撞、跌落或进水事故后	立即送实验室重新检定	机械损伤可能导致水力螺距变化
长期存放（>6个月）后重新启用	启用前进行现场比测	确认仪器状态正常后再正式使用
用于贸易结算或执法监测	按相关法律法规缩短周期	通常要求每6个月检定一次

五、常见问题与处理

现象	可能原因	处理方法
旋桨转动时有卡顿或异响	轴承磨损、进入泥沙或锈蚀	拆卸清洗轴承，更换磨损部件，重新润滑
相同流速下转数明显减少	旋桨叶片变形、水力螺距改变	返回实验室重新检定，获取新的检定公式
读数跳动剧烈，无法稳定	水流中含大量气泡或漂浮物撞击	更换测量位置，避开气泡集中区域，加装防护罩
电磁式流速仪读数漂移	电极污染、极化电压不稳定	清洁电极表面，用软布擦拭，必要时更换电极
超声波多普勒流速仪信号弱	换能器表面结垢、水中悬浮物浓度过低	清洁换能器表面，在低含沙水体中适当增大增益
计时不准导致流速计算错误	内部晶振老化或受温度影响	返厂更换计时电路或整体校准
数据无法存储或传输	存储芯片满、接口接触不良	清空存储数据，检查数据线连接，格式化存储卡
