雨水实时监测系统校准

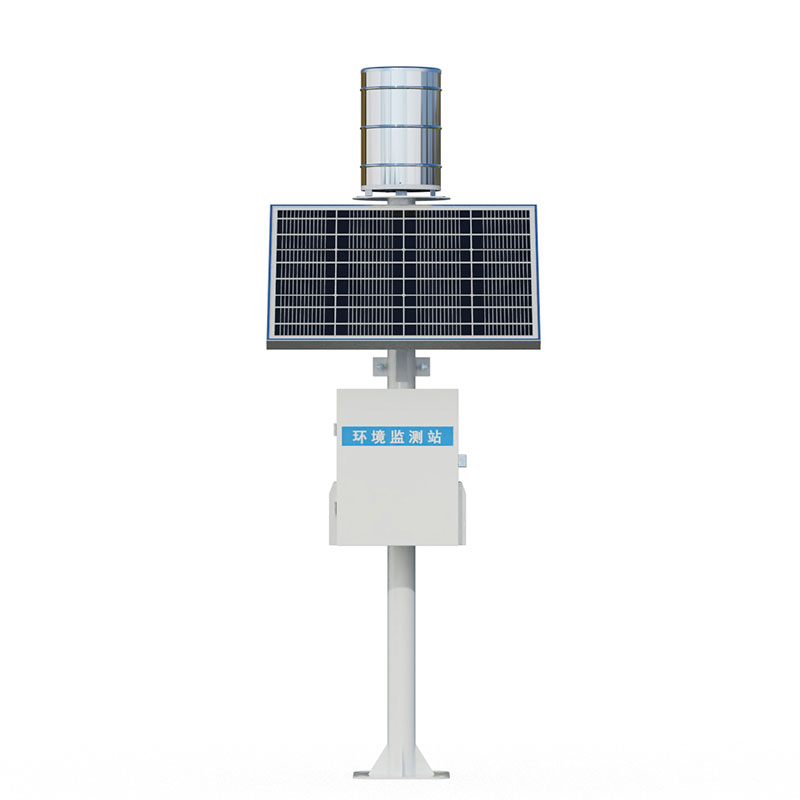

雨水实时监测系统由雨量传感器、水位传感器、数据采集终端（RTU）、通信模块和供电单元组成，用于实时采集降雨量、河道水位、积水深度等参数并自动上报至中心平台。该系统广泛应用于城市防汛、山洪灾害预警、水文站网监测等场景。校准的目的是保证系统各环节的测量精度、时间同步性和通信可靠性，使监测数据满足水文资料整编和防汛调度的精度要求。

一、校准依据

标准编号	标准名称	适用环节
GB/T 11832-2017	《翻斗式雨量计》	翻斗雨量计计量性能与检测方法
GB/T 30951-2014	《雨量器》	雨量传感器准确度等级划分
SL/T 180-2015	《水文自动测报系统设备 遥测终端机》	RTU采集精度、存储、通信性能
SL 21-2015	《降水量观测规范》	降水量观测方法与允许误差
SL 58-2014	《水文测量规范》	水位测量精度要求
SL 651-2014	《水文监测数据通信规约》	数据报文格式与通信协议符合性
JJF 1071-2010	《国家计量校准规范编写规则》	校准方法规范性引用

二、校准项目

雨水实时监测系统的校准分为雨量通道校准、水位通道校准、数据采集终端校准、通信与时序校准和供电适应性五个部分。

1. 雨量通道校准

雨量传感器是系统中误差来源最集中的部件，其翻斗机械结构的磨损、磁钢间隙变化和安装倾角漂移都会直接影响测量精度。

标准注水法：使用标准量水筒或专用雨量校准装置，以 2 mm/min 的恒定雨强向翻斗雨量计注入已知体积的水量。注入量按设备量程选取 0.5 mm、10 mm、50 mm 三个校准点，每个点重复3次。记录RTU接收到的累计雨量值与理论注水值的偏差。

合格判据：各校准点的示值误差不超过 ±4%（SL 21-2015 规定，用于降水观测的翻斗式雨量计综合误差应 ≤±4%）。单次翻斗翻转的计量误差应 ≤±2%。

雨强适应性：分别以 0.5 mm/min、1 mm/min、2 mm/min、4 mm/min 四种雨强注入等量（如 10 mm）水量，验证设备在不同降雨强度下的测量一致性。各雨强下的累计误差仍应满足 ±4% 的要求。

干簧管/霍尔元件响应：用频率计测量传感器输出脉冲的宽度和间隔，确认信号脉宽 ≥10 ms（保证RTU能可靠捕获），无漏计或多计现象。

2. 水位通道校准

水位传感器根据原理分为浮子式、压力式、雷达式、超声波式等，校准方法各有不同。

浮子式水位计：

在测井中用水准仪或全站仪标定水位标尺，从最低到最高水位分成不少于 5 个校准点。

逐点比对RTU显示水位与标尺读数的偏差。

合格判据：示值误差 ≤±1 cm（普通河道站）或 ≤±0.5 cm（水库精密测量站）。

同时检查悬索张力、浮子吃水深度、平衡锤配重，消除摩擦力引起的滞后误差。

压力式水位计：

在实验室用标准压力发生器校准传感器的压力-输出关系，覆盖 0%~100% 量程，不少于 7 个校准点。

现场安装后，通过已知水深的静水压力反算水位，与人工水尺比对。

合格判据：综合误差 ≤±1 cm（淡水）或 ≤±2 cm（含潮汐影响的感潮河段）。

注意大气压力补偿：若设备不带内置气压计，需同步记录当地大气压并修正。

雷达/超声波水位计：

使用标准反射板在已知距离处测试设备的测距精度。

现场安装后，在平静水面条件下与人工水尺比对。

合格判据：示值误差 ≤±1 cm（30 m 量程以内设备）。

检查波束角范围内的遮挡物，确保测量轴线上无障碍物干扰回波。

3. 数据采集终端（RTU）校准

RTU负责传感器信号的采集、转换、存储和发送，其校准重点是A/D转换精度和计时精度。

模拟量输入精度：接入标准信号源（4~20 mA / 0~5 V），在 0%、25%、50%、75%、100% 量程点逐点比对RTU采样值与标准值。误差应 ≤±0.5% FS。

脉冲计数精度：用标准频率信号源（0.1 Hz~100 Hz）输入RTU脉冲端口，记录计数结果与理论值的偏差。偏差应 ≤±1个脉冲。

实时时钟精度：将RTU时钟与北斗/GPS授时信号或NTP服务器对时，连续运行24小时后再次比对。日漂移量应 ≤±2 s/d。

数据存储与补发：断开通信链路，模拟RTU本地存储不少于1000条数据记录，恢复通信后验证数据完整性和补发成功率。补发成功率应达到100%。

4. 通信与时序校准

报文格式符合性：抓取RTU上报的数据报文，逐项核验站号、遥测序号、时间戳、要素编码、CRC校验是否符合SL 651-2014的规定。

上报时序一致性：设置RTU按固定时间间隔（如5 min、15 min、30 min、1 h）上报数据，连续观察24小时，记录实际发送时刻与设定时刻的偏差。偏差应 ≤±5 s。

并发上报压力测试：在中心平台侧模拟同时接收100个以上站点的数据上报，验证平台侧的解析能力和数据库写入性能。

5. 供电适应性

电压范围：在标称供电电压的 ±25% 范围内逐级改变输入电压（如标称12 V，测试9 V~15 V），RTU应正常工作，不出现重启或数据丢失。

蓄电池切换：在太阳能充电控制器输出端模拟日照充足和日照不足两种工况，验证主备电源无缝切换功能。

低功耗模式：在休眠期间测量整机电流，核算电池续航时间是否满足设计要求（通常要求无日照条件下持续工作 ≥15 天）。

三、现场校准流程

现场校准以"传感器+RTU+通信"联合比测的方式进行，核心是在真实安装环境下验证系统整体精度。

1. 雨量通道现场校准

翻斗注水比测：使用经过计量检定的标准量杯（精度 ±0.1 mL），按 0.5 mm、1.0 mm、2.0 mm 的当量水量分次注入承雨口。每次注水后等待翻斗完全静止，记录RTU收到的雨量增量。

承雨口面积核验：测量承雨口内径，计算实际集水面积。若加工误差导致面积偏差超过 ±0.5%，需在计算公式中修正面积系数。

安装水平度检查：用水平气泡或电子倾角仪检查承雨口的安装水平度。倾斜角超过 2° 时，翻斗受力不均会导致计量误差增大，必须重新调平。

滤网与管道通畅性：检查承雨口滤网是否堵塞、引水管是否有弯折或积水残留，这些都会导致雨量滞后或漏计。

2. 水位通道现场校准

人工水尺同步比对：选择水位平稳时段（流速缓慢、无大风浪），由两人分别在上下游水尺处同时读数，取均值作为基准水位。同步记录RTU显示水位，连续比对不少于 10 组数据，每组间隔 5~10 min。

合格判据：RTU水位与人工水尺的偏差均值 ≤±1 cm，标准差 ≤±0.5 cm。若偏差超限，按以下顺序排查：① 水位零点高程参数是否正确录入；② 传感器安装深度是否发生变化（淤积、冲刷）；③ 传感器本身是否需要重新标定。

动水修正：在流速较大的河道中，水面会产生"动水水面"现象（水面倾斜），此时RTU测量值与岸边水尺值可能存在系统性偏差。此类情况下应以静水期的比对结果为准，或在数据处理中加入流速修正系数。

3. 系统联调

端到端数据链路测试：从传感器产生一个已知的变化量（如手动注水 1 mm 雨量、人工升降水位 5 cm），跟踪数据从传感器→RTU→无线通信→中心平台的完整路径，记录总延迟时间。

合格判据：从物理量变化到中心平台显示的时间延迟应 ≤2 min（常规站）或 ≤30 s（防汛关键站）。

告警触发测试：设置雨量或水位阈值，人为制造超限事件，验证系统能否在规定时间内发出告警信息（短信、平台弹窗、声光报警等）。

4. 参数备份与记录

校准完成后填写《雨水实时监测系统校准记录表》，内容包括：

站点名称、站号、地理位置坐标；

雨量传感器型号、出厂编号、承雨口面积实测值、翻斗计量常数；

水位传感器型号、类型、安装高程、量程范围；

RTU型号、固件版本、采样间隔、上报间隔、通信方式；

雨量注水比测数据表（理论值、实测值、偏差百分比）；

水位比对数据表（水尺读数、RTU读数、偏差）；

通信延迟测试结果、告警触发测试结果；

供电电压、电池容量、太阳能板充电电流；

校准结论（合格/限用/不合格）及下次校准日期。

四、校准周期

场景	周期	说明
新建站点投运前	安装调试完成后7日内完成首次全面校准	含雨量注水、水位比对、RTU参数核验、通信联调
正常运行站点	雨量通道每半年一次，水位通道每年一次	汛前（4~5月）必须完成全部校准项目
汛期/暴雨洪水过后	洪水退去后追加一次水位通道校准	重点检查水位传感器是否被冲移、淤积是否改变安装高程
冬季结冰地区	融冰后追加一次雨量通道校准	检查翻斗是否因冰冻变形、磁钢是否脱落
设备维修或更换部件后	维修完成后立即校准	更换翻斗、传感器、RTU主板均需重新校准
长期断电（>30天）后重启	重启后48小时内完成校准	检查电池电压、传感器零点、通信模块注册状态

五、常见问题与处理

现象	可能原因	处理方法
无雨时RTU持续上报雨量增量	翻斗干簧管触点粘连、磁钢间距过小、昆虫筑巢	拆开清理翻斗室，调整磁钢间距至 2~3 mm，更换干簧管
降雨时RTU无雨量数据	信号线断路、RTU脉冲口损坏、承雨口被杂物完全堵塞	用万用表测量信号线通断，检查RTU脉冲计数配置，清理承雨口
雨量测量值系统性偏小（偏低 10% 以上）	翻斗翻转提前（配重偏轻）、安装倾角过大、引水管漏水	重新调平承雨口，检查翻斗配重螺丝是否松动，检查引水管密封
水位数据跳变（单值突变 >5 cm）	水面波动、船只经过、传感器探头附着漂浮物	开启数字滤波（滑动平均或中值滤波），清洁探头，加大采样窗口
水位数据持续单向漂移	河床淤积导致传感器相对高程变化、压力传感器零漂	重新测量安装高程，清洁压力传感器透水石，重新标定零点
数据上报间隔不规律或丢包	SIM卡欠费、信号盲区、天线松动、中心平台IP变更	检查SIM卡状态，测量信号强度，紧固天线接头，核对平台地址
RTU频繁重启	供电电压跌落、蓄电池老化、雷击损坏	测量蓄电池端电压和充放电电流，更换老化电池，检查防雷器状态
