水文遥测终端机使用指南

一、产品概述

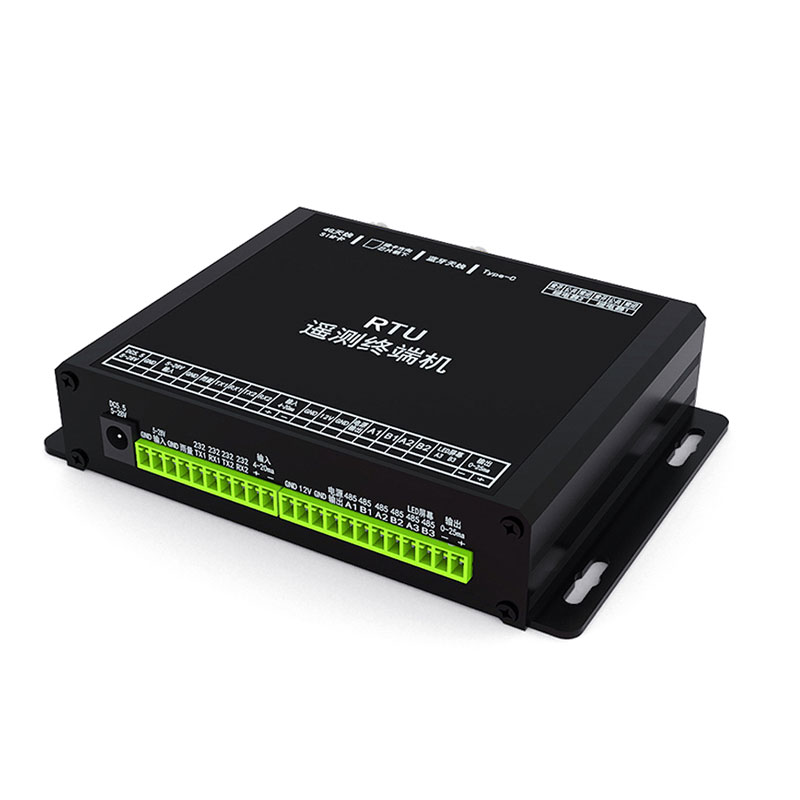

水文遥测终端机（RTU，Remote Terminal Unit）是集数据采集、存储、传输与控制功能于一体的综合型遥测设备。它广泛应用于水文、水资源、气象、环保、水利工程等领域的远程监测，可同步采集水位、雨量、流量、水质等多项水文参数。

终端机通常支持4G/5G全网通、NB-IoT、LoRa、北斗卫星等多种通信方式，能够实现数据的自动采集、长期固态存储、阈值触发报警以及多数据中心传输。设备采用低功耗设计，适用于野外无电源、环境恶劣的监测现场，防护等级普遍达到IP68，具备防水、防潮、防浸泡能力。

二、设备安装

2.1 开箱检查

收到设备后，应首先核对包装清单，确认以下物品齐全：遥测终端主机、通信天线（4G/北斗等）、电源线/适配器、安装支架或挂耳、产品说明书/合格证等。不同型号配件可能存在差异，具体以实物为准。

2.2 安装方式

终端机通常支持立杆安装或壁挂安装两种方式，安装时需采用室外防雨箱，以确保防潮、防尘、防烟雾。

立杆安装：适用于野外监测站，将终端机固定在立杆上，设备外壳左右两侧通常配有挂耳和固定螺丝孔。

壁挂安装：适用于室内或机房环境，通过挂耳将设备固定在墙面上。

2.3 线缆连接

终端机提供丰富的物理接口，包括模拟量输入、开关量输入/输出、RS232、RS485、USB、RJ45等。接线时需注意：

传感器连接：根据传感器类型选择对应接口。水位计、雨量计、流量计等传感器应正确接入终端机的采集通道。

RS485接线：RS485接口通常分为A、B两线，需与传感器的RS485 A/B线对应连接。终端机可为传感器提供受控电源输出（默认12VDC）。

模拟量输入：支持4-20mA电流输入（兼容0-5VDC电压输入）。

电源连接：确认供电电压在设备允许范围内（通常为10V～30V DC），注意正负极正确连接。

接地：设备外壳设有接地口，应按要求可靠接地。

2.4 天线与SIM卡安装

将通信天线（4G/北斗等）拧紧至设备对应天线接口。

如使用蜂窝网络通信，需插入有效的SIM卡（物联网卡），注意插卡方向正确。

三、参数配置

3.1 进入配置状态

终端机通常通过配置工具软件进行参数设置。操作步骤如下：

使用串口线或USB转串口线将终端机与电脑连接。

打开配置工具软件，在左下角选择正确的串口号、波特率及校验位。

点击“重新加载”按钮。

给终端机通电。

注意：部分型号需按照“先点击重新加载，再通电”的顺序操作，否则可能无法进入配置界面。

3.2 通道参数配置

通道参数即采集参数的相关设置，需根据传感器实际连接的硬件接口进行配置：

采集开启：开启或关闭当前通道的采集功能。

数据采集时间：终端机主动向串口发送命令采集数据的时间间隔。

数据存储时间：按设置的时间间隔存储数据。

上报开启/上报间隔：控制数据是否上报平台及上报频率。

硬件接口：选择传感器实际接入的接口类型（RS485、模拟量等）。

通信参数：配置Modbus RTU等协议参数，根据实际传感器的寄存器地址填写。

3.3 报警参数配置

可设置采集数据的超阈值报警和联动控制功能：

报警上限值/下下限值：数据超过或低于设定值时触发报警。

报警阈值：两次采集数据差值超过设定值时触发报警。

报警联动类型：可配置数字量输出（DO）或继电器输出（KO），实现报警联动控制。

3.4 通信参数配置

配置终端机与中心站之间的通信参数：

中心地址：填入需要连接的数据中心IP地址与端口号。

多中心支持：可配置多个中心服务器，实现数据同时向多个中心传输。

APN配置：使用专网卡时需配置APN及用户名密码等信息。

3.5 保存与重启

完成所有参数配置后，需点击“保存参数”，最后重启终端机使配置生效。

3.6 设备本地参数设置（适用于带屏显型号）

部分终端机配备LCD显示屏和键盘，可通过设备本地进行参数设置：

在主界面按“Menu”或“Enter”键进入功能界面。

通过方向键移动光标选择“参数设置”。

可设置的项目包括：摄像头参数、通道参数、终端参数、中心参数、时间设置等。

四、日常操作

4.1 工作模式

终端机通常支持以下工作模式：

定时采集模式：按预设时间间隔自动采集传感器数据。

触发采集模式：雨量等事件触发时即时采集。

休眠唤醒模式：低功耗休眠，按设定时间唤醒工作。

自报模式：设备主动向中心上报数据。

查询应答模式：响应中心站的查询指令。

4.2 数据上报

终端机支持整点上报采集数据。当监测数据超过预设阈值时，可触发加报，立即上报雨量、水位等预警数据。数据上报采用标准通信规约，确保与各级监测平台兼容。

4.3 人工置数

当需要手工补录某个时间点的雨量或水位数据时，可使用人工置数功能：

在功能界面选择“人工置数”。

选择“雨量置数”或“水位置数”。

设置需要补录的时间。

输入对应的数值并确认。

人工置数数据会上传至管理平台，但只存储最后一次记录。

4.4 远程管理

通过水文监测管理平台，可对终端机进行远程管理：

远程升级：在平台上选择目标设备，填写升级文件所在服务器IP地址、端口和程序版本，即可远程升级。

远程参数设置：支持远程修改终端机工作参数。

远程查询：可远程查询实时雨量、水位等数据。

五、维护与保养

5.1 日常维护

定期巡检：定期检查设备运行状态，观察指示灯是否正常。

清洁保养：保持设备外壳清洁，清理传感器（如雨量筒）内的杂物，防止堵塞。

电源检查：检查太阳能板是否清洁、蓄电池电压是否正常。

通信检查：确认SIM卡状态正常、信号强度满足要求。

5.2 数据管理

终端机内置大容量存储（标配16M Bytes以上），可保存多年监测数据，数据存满时自动循环覆盖旧数据。

定期导出和备份重要监测数据，防止意外丢失。

5.3 防雷保护

野外安装的终端机应做好防雷措施，包括设备可靠接地、安装避雷器等。

六、常见故障及排除

6.1 无法进入配置界面

可能原因及解决方法：

操作顺序错误：检查是否按“先点击重新加载，再通电”的顺序操作。

串口线故障：检查串口线是否完好、连接是否正确。

USB转串口问题：更换USB口或更换USB转串口线测试。

串口号错误：检查电脑串口号设置是否正确，确认无其他软件占用该串口。

6.2 Online灯不亮（通信异常）

可能原因及解决方法：

SIM卡问题：检查SIM卡是否插好，重新插拔试试。

机卡绑定锁定：物联网卡通常有机卡绑定功能，机卡分离后可能被锁定，需联系运营商解绑。

SIM卡欠费或停机：检查卡是否欠费或停机。

6.3 数据异常

传感器故障：检查传感器是否正常工作，如雨量筒干簧管是否故障。

线路问题：检查传感器连接线路是否虚焊、虚断或端子松动。

参数配置错误：检查通道参数、通信参数是否正确。

中心配置错误：确认平台中心IP、端口、测站地址设置是否正确。

6.4 设备无法上报数据

网络信号问题：检查设备所在位置的网络信号强度。

数据中心配置：确认中心服务器地址和端口配置正确。

协议兼容性：确认终端机与中心站使用的通信协议一致。

七、注意事项

专业操作：设备的安装、维护、操作应由专业技术人员进行。

防静电：操作设备时注意防静电，避免损坏内部电路。

防水防潮：野外安装需使用防雨箱，确保设备防水防潮。

供电安全：确认供电电压在设备允许范围内，注意电源正负极正确连接。

数据备份：进行格式化或恢复出厂设置前，请先备份重要数据。

固件升级：升级程序前请确认版本兼容性，升级过程中不要断电。
